Bizarreries et déception avec la caténaire JV

[Zimanon]

Bonjour,

J'ai acheté quelques poteaux + caténaire 1500V de chez JV pour voir ce que cela donne.

- 1e mauvaise surprise :
La hauteur de la caténaire ne correspond pas à la hauteur entre l'endroit où on met l'isolateur et les endroits où on fixe le fil de contact et celui qui tient celui-ci.

J'ai plus ou moins réussi à souder un fil sur 2 poteaux en enlevant certains éléments de la caténaire mais ce n'est pas très beau et ne me semble pas normal de devoir faire des retouches...

- 2e mauvaise surprise :
La caténaire glisse sur le côté du panto quand je mets une loco dessous et cela pourrait les abimer tous les deux.
Apparemment, la caténaire n'est pas assez rigide, pourtant je me suis aidé d'une loco pour la pose

- 3e mauvaise surprise :
Le panto 'accroche' quand il frotte sur la caténaire, alors que j'ai limé les bosses qu'il y avait

Je ne suis pas bien doué, mais je trouve que cela fait beaucoup de temps et d'argent pour mettre un fil sur une voie, entre le temps de montage des poteaux, la peinture, le calcul des distances à faire, la peinture de la caténaire, les retouche à lui faire, etc...

Comment y remédier ?
Faut-il acheter une autre marque (je pense à Dutdut) pour se faire moins ch...

[Le Basque]

Peut-être pourrais tu faire quelques photos de la caténaire montée ?

Il y a deux gammes chez, Jv 25kV et 1500V, il n'y aurait pas eu un mélange dans ta livraison.

Dans la pratique beaucoup de monde font en sorte que le pantographe ne touche pas le fil de contact pour des raisons d'esthétique et de longévité (il suffit de limiter le débattement du bras avec du fil nylon invisible).

[clofer]

La caténaire Märklin, elle tient et est parfaitement fonctionnelle ...

[Rockandrail]

Le fil caténaire qui flèche au passage du panto, c'est une constante lorsque le fil est long et pas assez tendu. La solution que je préconise (et qui marche), c'est d'enlever l'un des ressorts du pantographe (en général, il y en a deux) et, si nécessaire, de détendre celui qu reste. De ce fait, le panto appuiera beaucoup moins fort sur le fil et ne le fera plus flécher.

Sur mon réseau, j'utilise de la caténaire Viessmann DB dont la pose est d'une simplicité enfantine et rien n'accroche ni ne pose de difficultés d'installation.

[Zimanon]

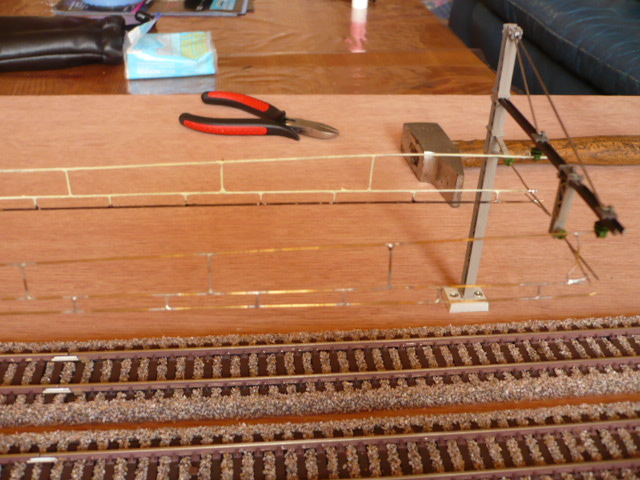

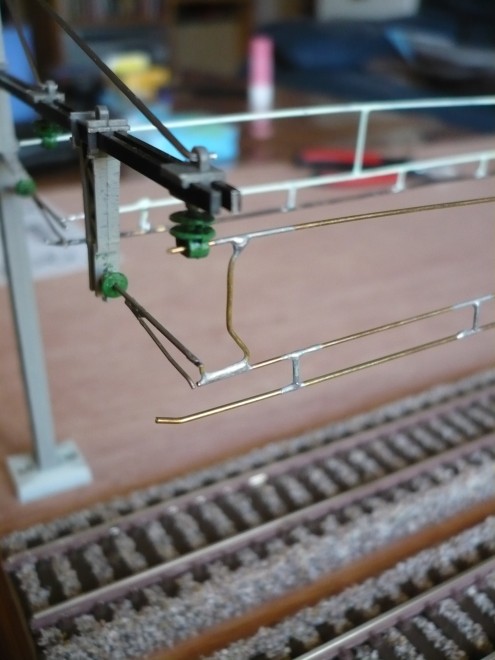

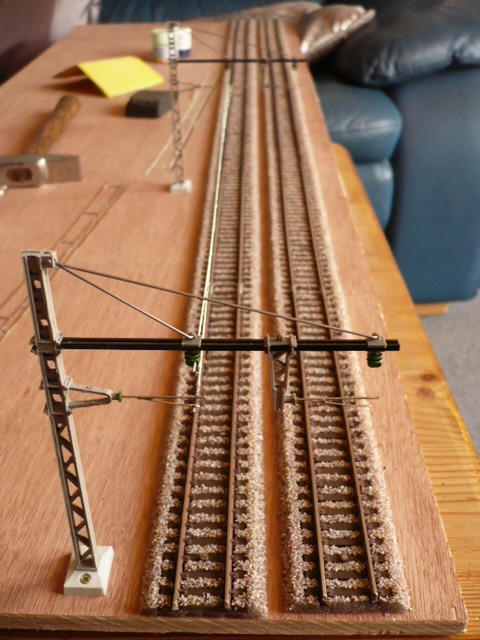

Voici quelques photos pour montrer le problème :

[Zimanon]

Merci pour les réponses !

Je ne veux pas de caténaire Marklin, je ne veux pas de fonctionnel non plus...
Pour les ressorts du panto, je ne vois pas comment faire... Je n'en vois qu'un par panto, et cela ne semble pas simple de le détendre

Quant à tendre davantage la caténaire... heu, ma portion de caténaire sur la photo fait à peine 36cm, ce qui n'est vraiment pas long, alors la tendre encore... me paraît bien compliqué, et je ne vois pas comment d'ailleurs

Quelle galère ces poteauxcaténairemachinschouette

[Rockandrail]

C'est le problème des machins à souder. J'ai notamment opté pour Viessmann car tout se clipse à la longueur voulue sur les pendules sans la moindre soudure.

[Rockandrail]

Merci pour les réponses !

Je ne veux pas de caténaire Marklin, je ne veux pas de fonctionnel non plus...
Pour les ressorts du panto, je ne vois pas comment faire... Je n'en vois qu'un par panto, et cela ne semble pas simple de le détendre

Quant à tendre davantage la caténaire... heu, ma portion de caténaire sur la photo fait à peine 36cm, ce qui n'est vraiment pas long, alors la tendre encore... me paraît bien compliqué, et je ne vois pas comment d'ailleurs

Quelle galère ces poteauxcaténairemachinschouette

S'il n'y a qu'un ressort, il faut l'enlever, étirer doucement une spire ou deux et le replacer.

[grim_reaper68]

salut

si tu ne veux pas du fonctionnel, alors, rien ne t’empêche de brider ton panto avec du fil de pêche à 0.5-1mm de la caténaire. Comme ça plus de problème.

@+

[Pelik]

petit détérage informatif.

La caténaire est mal montée sur la photo, normalement il faut mettre un isolateur sur l'antibalancant, il emprisonne la partie relevé en bout de la caténaire. Le montage est très rigide si correctement réalisé.

Pour preuve j'ai fait le montage sans fixer les poteaux au sol et tout tient en place.
