Butoir simplifié pour embranchement particulier

[amundsen]

Bonjour,

Je cherche des idées pour un heurtoir sur un embranchement privé. C’est un embranchement vraiment très petit donc je cherche quelque chose qui ne prend pas trop de place. Si possible original et pas trop compliqué à réaliser.

A titre d’exemple, voici une image d’un butoir japonais simplement fait par courbure des rails.

https://upload.wikimedia.org/wikipedia/ ... -track.jpg

Merci d’avance.

[fondunorvégien43]

en voilà un

https://www.maketis.com/fr/voies/366-he ... 07990.html

mais si tu es déjà en panne d'idées pour un butoir tu es mal barré pour faire le décor de ton réseau
ton butoir japonais parait simple mais essaie de le réaliser et on en reparle .

[domi]

Bonjour,

Je cherche des idées pour un heurtoir sur un embranchement privé. C’est un embranchement vraiment très petit donc je cherche quelque chose qui ne prend pas trop de place. Si possible original et pas trop compliqué à réaliser.

A titre d’exemple, voici une image d’un butoir japonais simplement fait par courbure des rails.

https://upload.wikimedia.org/wikipedia/ ... -track.jpg

Merci d’avance.

Je ne suis pas spécialiste du monde ferroviaire français, d'autres ici sont bien plus affûtés que moi, mais j'ai cru voir régulièrement des traverses positionnées en travers à la fin de la partie roulable, telles que représentées ci-dessous.

Domi

[Frankcfort]

Bonjour Amundsen !

Regarde les photos sur la page suivante.
On y voit quelques butoirs très minimalistes.

Il y en a même de la SNCF.

Salutations, Frank


https://www.h0-modellbahnforum.de/t3258 ... oecke.html

[cc6532+891]

Bonsoir,

s'il y a un quai marchandises pour le déchargement de wagons couverts, ce quai peut comporter une simple traverse.
Eventuellement, un élément en maçonnerie peut être dans le même cas.
A+

[PaulXpress]

Si tu utilises google, quelques exemples : Butoirs train
Tu peux trouver une méthode pour en fabriquer facilement (pas de pliage des rails) sur le site : Les trains du tertre

[amundsen]

Merci pour toutes les suggestions, mais finalement, je me suis dit que si j'étais le patron de l'entreprise raccordée, j'irais au plus simple. Un simple mur en béton avec une traverse suffira donc largement, quitte à éventuellement placer un monticule de terre derrière comme renfort.

J'avais en réserve du bois très fin comme celui qu'on utilise parfois pour les corbeilles de certains produits alimentaires, plus dur que du balsa. Je l'ai mouillé pour faire ressortir les fibres. Après séchage je l'ai coupé en panneaux et y ai tracé des lignes simulant des planches d'un coffrage à béton et j'en ai fait un coffrage réel renforcé par du carton. J'ai collé le tout à la colle cyano puis l'ai rendu hydrophobe en l'enduisant d'huile de cuisine.

Traçage des planches.

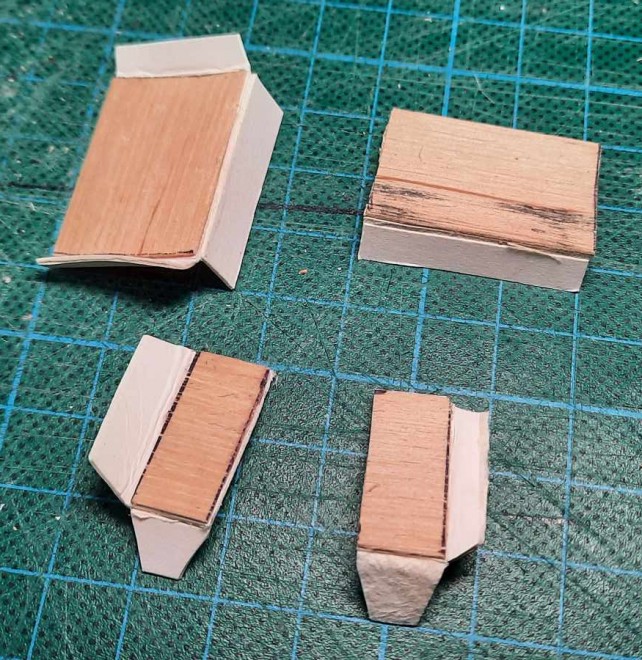

Création des panneaux.

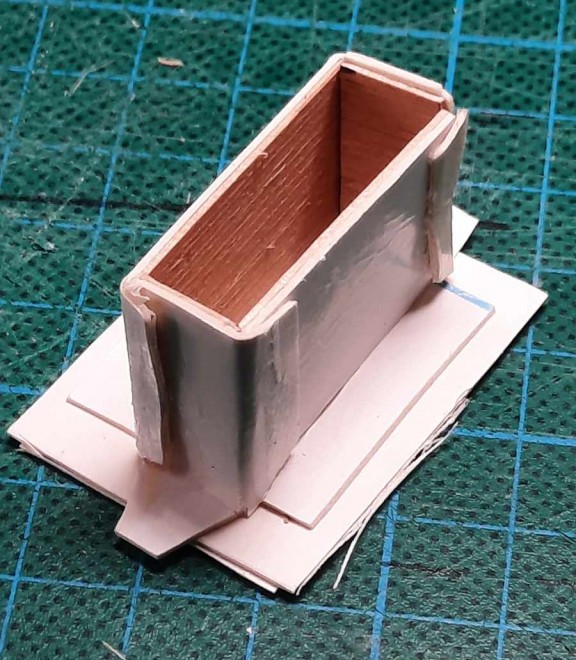

Le coffrage terminé.

J'y ai ensuite coulé un plâtre spécial pour moulage que j'ai acheté il y a plusieurs années pour un projet qui ne s'est pas fait. J'ai défait le moule après 1h30 approximativement.

Le plâtre versé dans le moule.

Le résultat est très satisfaisant.

J'ai ensuite attaqué le dessus à la pointe à tracer pour simuler une dégradation importante du béton (eh oui, ce butoir est censé être très très vieux).

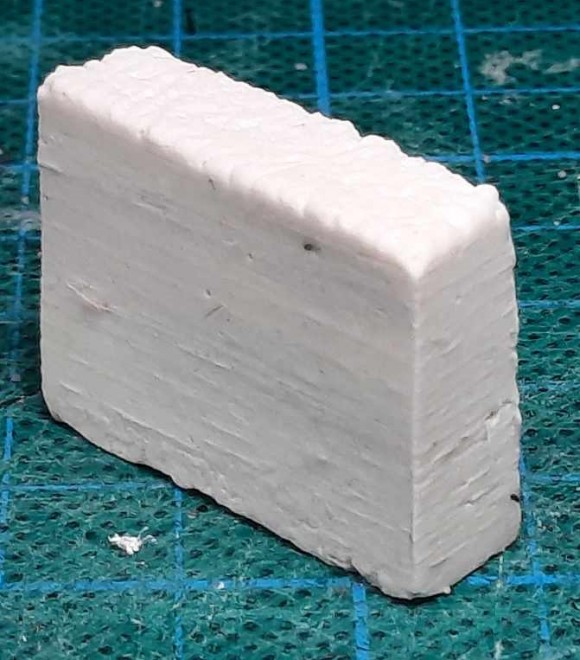

Le mur en béton en sortie de moulage.

Voici la pièce vue avec une lumière plus rasante qui met en évidence le travail sur le dessus.

Mise en évidence du dessus travaillé à la pointe à tracer.

La peinture est en cours, de même que l'élaboration de la traverse. Je posterai le résultat dans ce fil quand ce sera terminé.

[amundsen]

Voilà le butoir peint.

J'ai refait la peinture après une première tentative ratée. Le résultat est plutôt pas mal mais j'aimerais ajouter quelques touches de végétation (mousse, lichens). Il faut que je m'entraîne d'abord car je trouve que c'est très difficile à reproduire.

La traverse est en vrai bois vraiment pourri (mais séché au four et peint).

[BébertNL]

Et bonjour Admundsen!
Avec un tel pseudo tu te devais d'explorer. Et avec un super résultat. Bravo, très, très réussi ton butoir pour petit réseau privé. Une révélation. Merci pour ce partage.

[amundsen]

Merci BébertNL!
