Une rotonde PLM en construction intégrale

[dan_ost2000]

XTof, Architecture et Passion,Christophe Contant a prévu une version de cette rotonde à son catalogue.

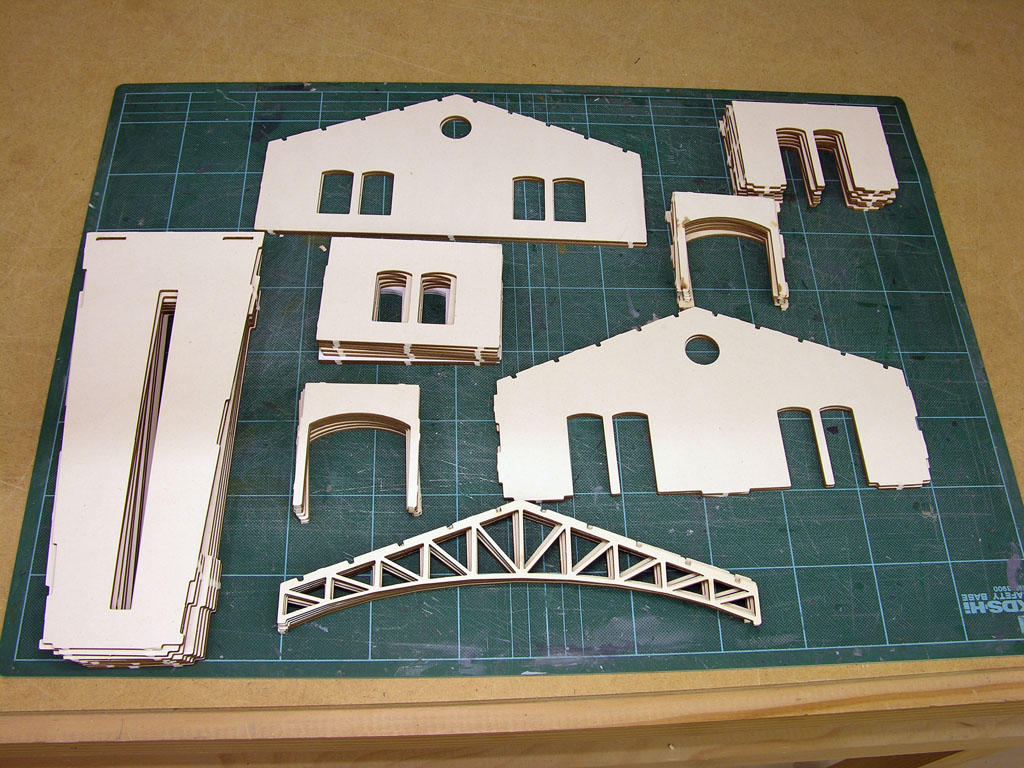

Petite suite, préparation des pièces, couper, poncer les points d’attaches, et cela fait un petit volume d’éléments.

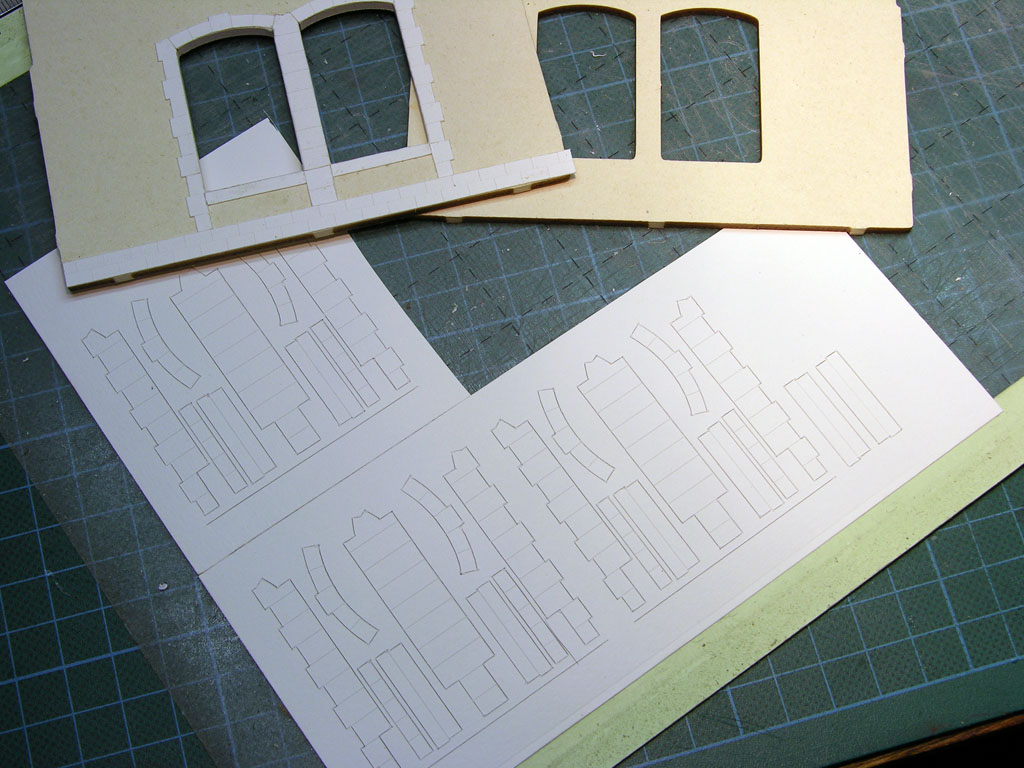

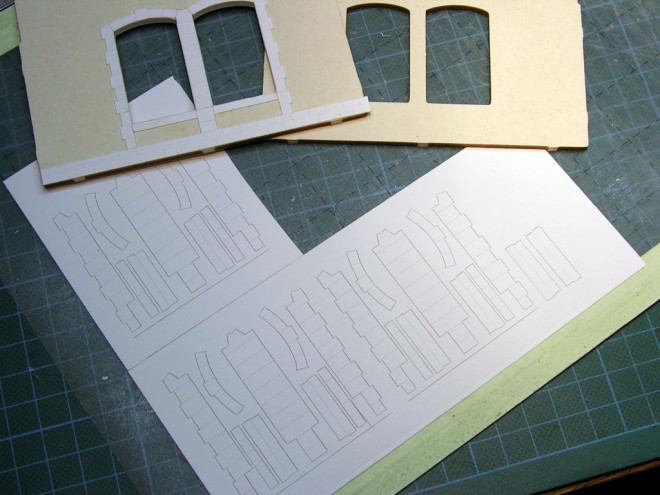

Crafrobo est rentré en action. Toute la maçonnerie sera traitée avec du Canson 224gr, les joints de pierres sont pré-gravés à la machine. Encore un outil incontournable pour qui veut faire un travail propre et rapide.

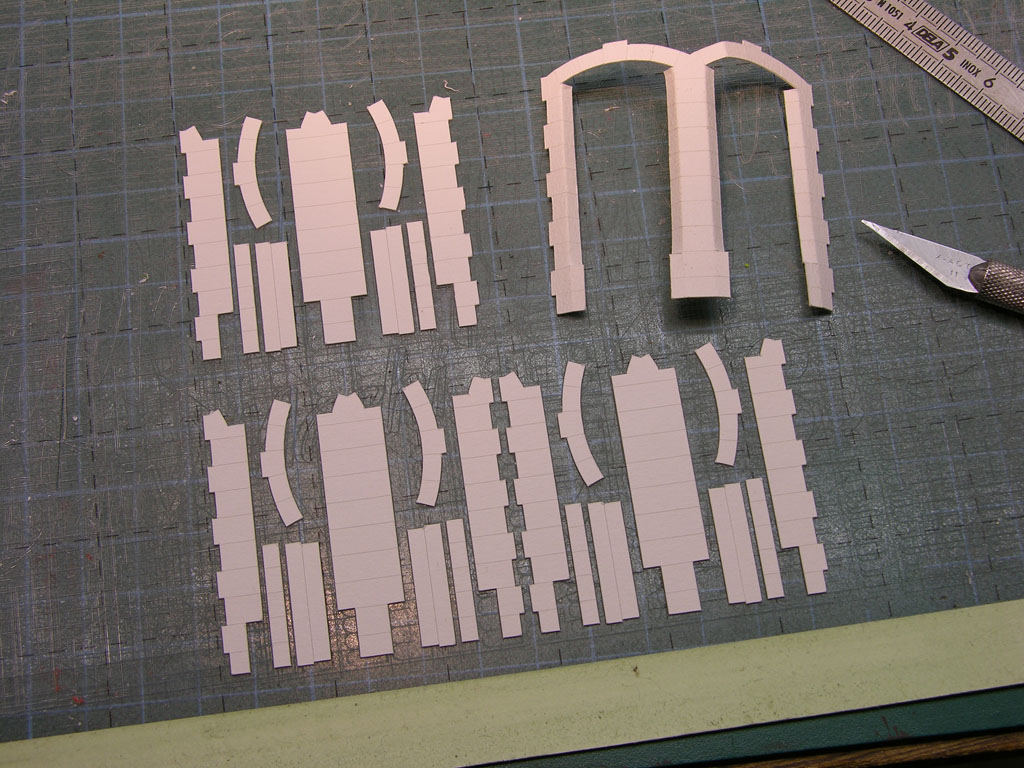

Sur un premier essai, j’avais dessiné la maçonnerie des doubles fenêtres d’un seul tenant, mais il est difficile de faire un travail propre avec une telle pièce, trop grande qui une fois encolée se tord dans tous les sens. J’ai tout décortiqué et résultat ça se monte bien et proprement.

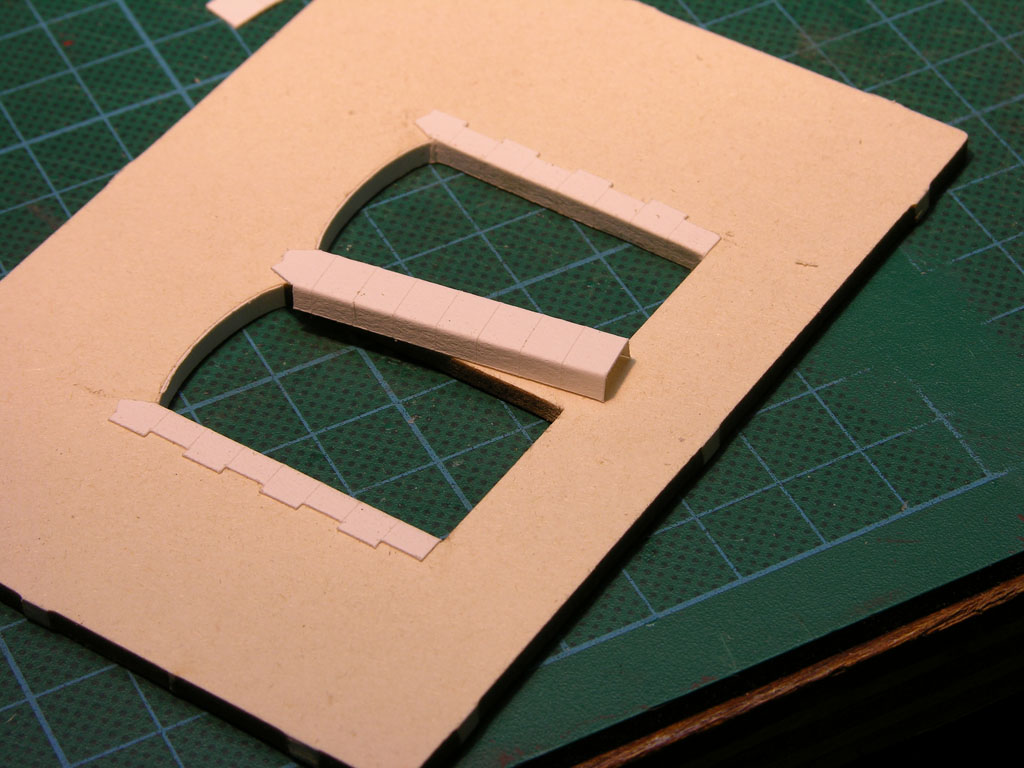

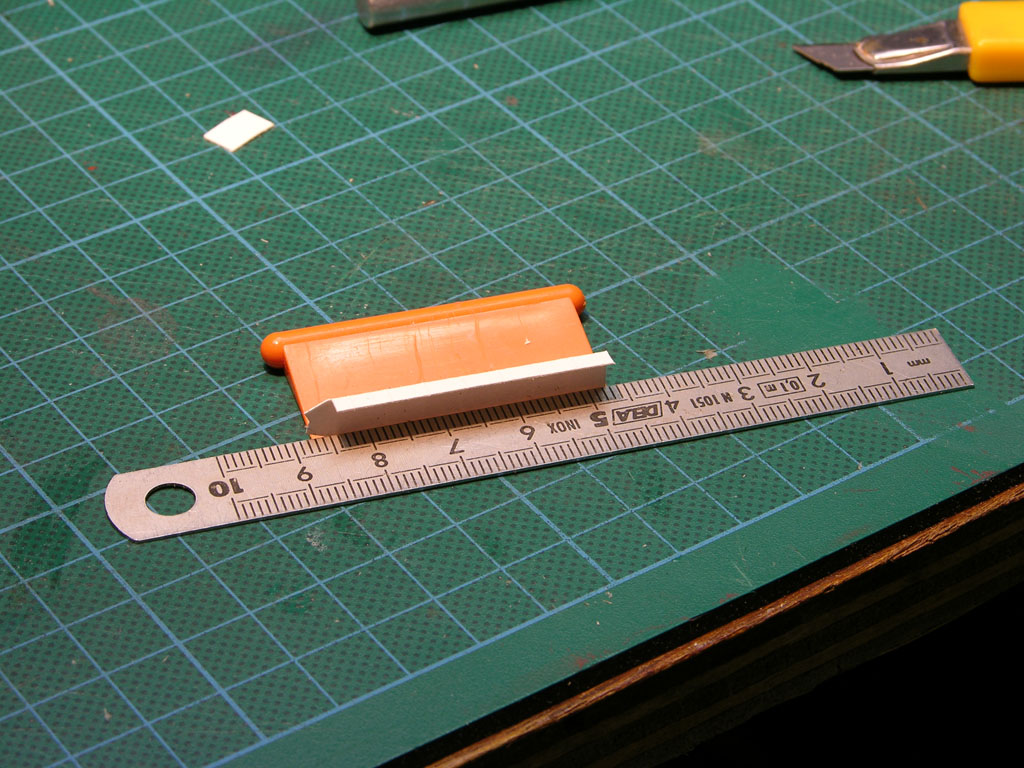

Certaines recettes utilisées en montage laiton sont valables avec le carton, utilisation détournée de l'Etch Mate. Le trait de pliage est marqué au cuter par l'arrière ce qui facilite le pliage.

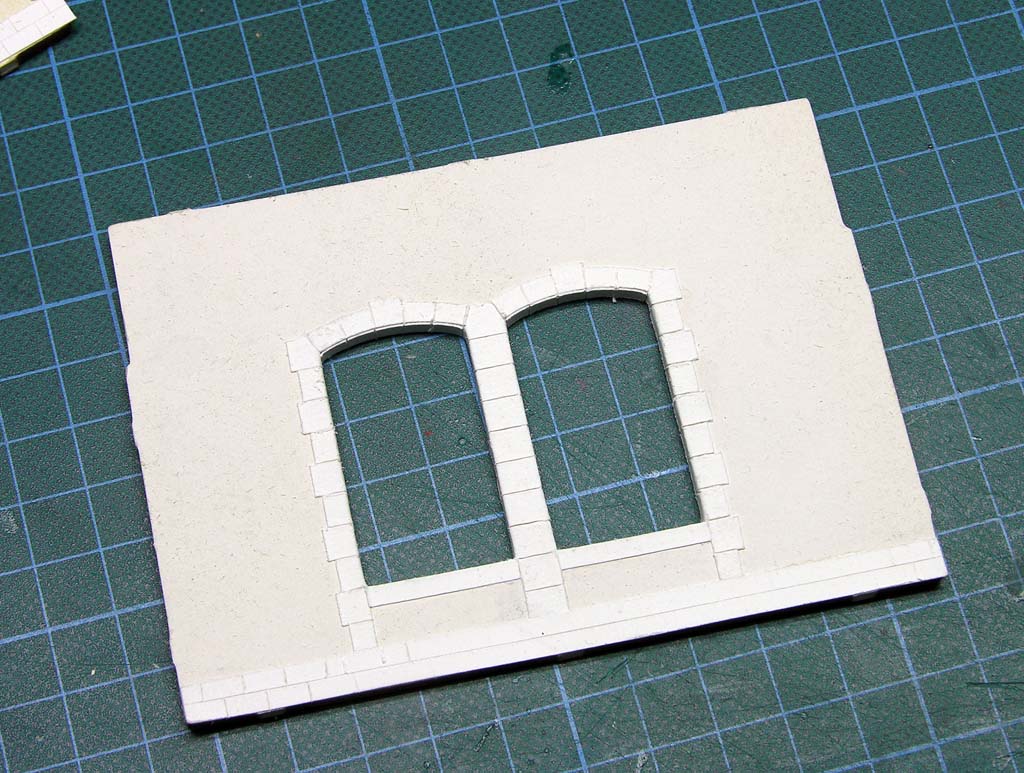

Résultat

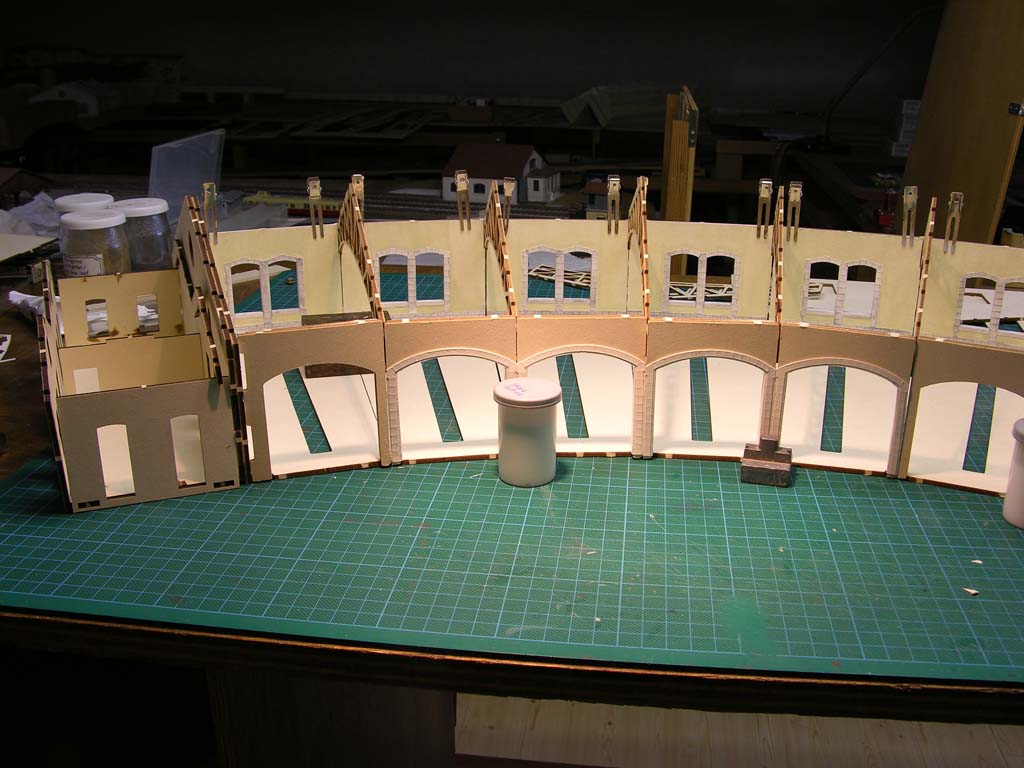

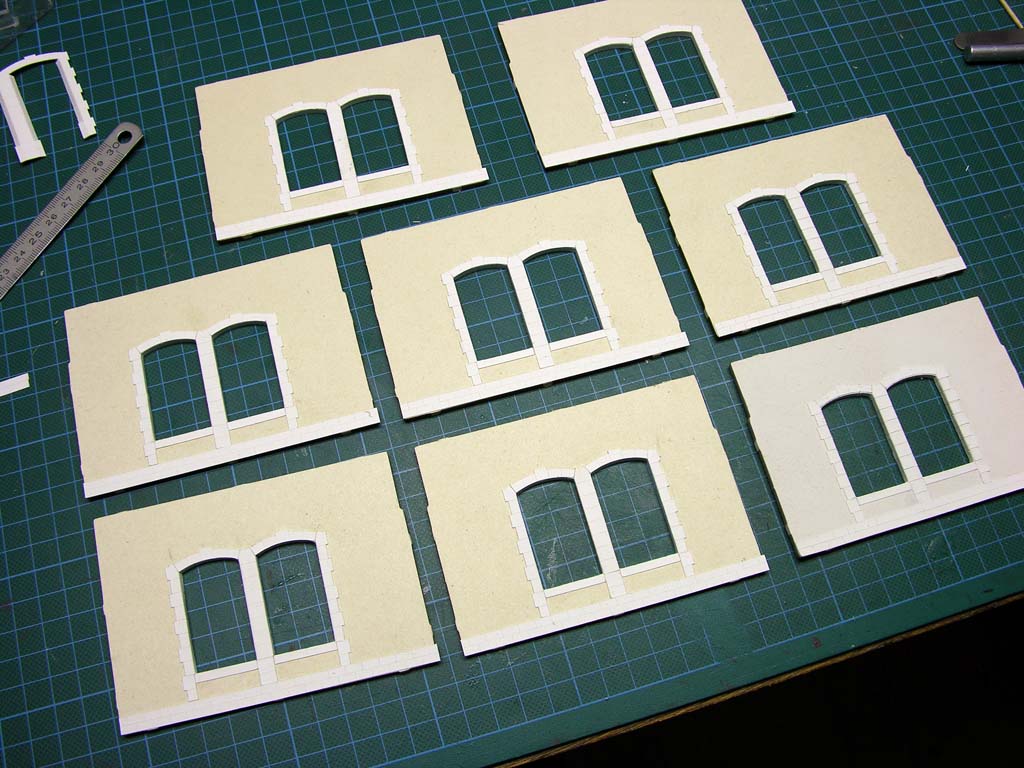

Et me voila parti pour un long travail de série.
à suivre...

[dan_ost2000]

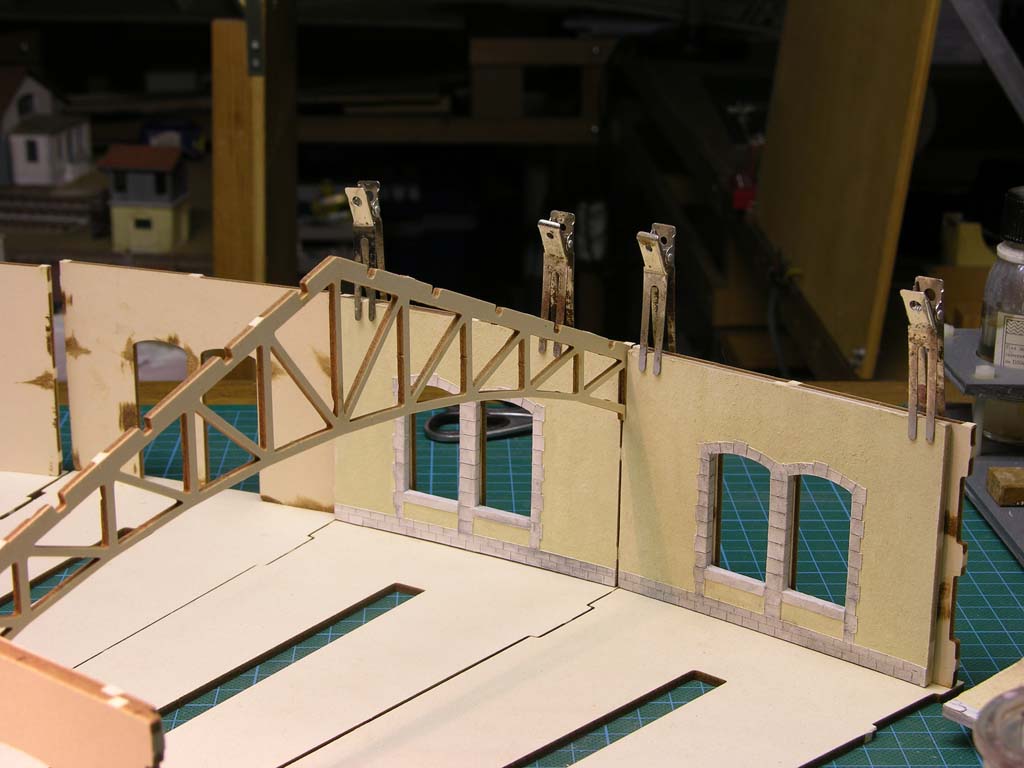

L'aventure continue, je ne pensais pas que cela serait si long, mais en fin de compte cet édifice n'est pas très petit et je n'y suis pas en permanence, alors ça avance doucement mais ça avance. Les premiers éléments se montent, ici les faces intérieures des murs de fond de stalle,

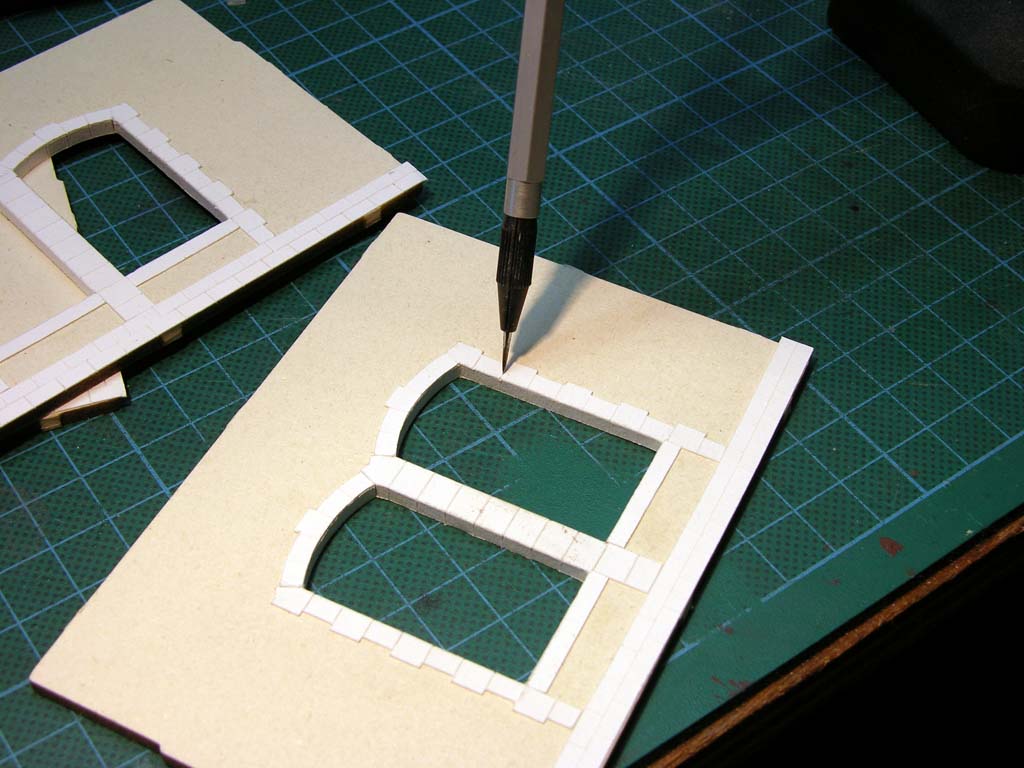

les joints sont tous repris à la pointe

et le tout est passé à la peinture blanche Humbrol à l'aéro avant la mise en teinte. Cela a l'avantage d'étanchéifier la carton, tout à la même teinte et l'état de surface est parfaitement mat ce qui facilite l'accrochage des pigments.

[CFRA]

Le plus dur c'est de démarrer le projet longuement mûri. Ensuite chacun va à son rythme, mais l'idéal est de présenter son œuvre à une expo avec date BUTOIR, ça stimule surtout quand on a une flemmingite aigüe. Sinon bien souvent ça traine en longueur, surtout dans les finitions. Je connais ça et je ne suis pas le seul...Alors j'apprécie d'autant plus que vous faites en plus un reportage photo, bravo et bon courage pour la suite.

[pbu]

Bonjour,

Bravo pour cette belle entreprise !

Ça avance peut-être doucement, mais la réalisation est exemplaire !

Je me suis embarqué dans une aventure comparable, mais complètement virtuelle car je suis en train de modéliser la rotonde de Chambéry pour le simulateur ferroviaire Trainz.

Pour l'instant, je suis en train de modéliser la charpente, et je suis admiratif du travail qui a été fait à la fois sur ordinateur et en réalité !

Bon courage pour la suite !

[dan_ost2000]

Merci à tous les deux, pour CFRA, je n’ai pas de date butoir, mais un réseau que je veux voir avancer et j’avance comme je le peux mais j’avance, en plus comme beaucoup d’entre nous je mène plusieurs projets à la fois entre le réseau, le montage de kits, la construction intégrale, bref je me suis mis au multitâche et ce n’est pas plus mal cela permet de sortir d’une monotonie qui même au travers d’une passion peut être présente.
Pour pbu, superbe ton boulot de modélisation, j’ai fait un petit tour sur le site, belle réalisation.

[dan_ost2000]

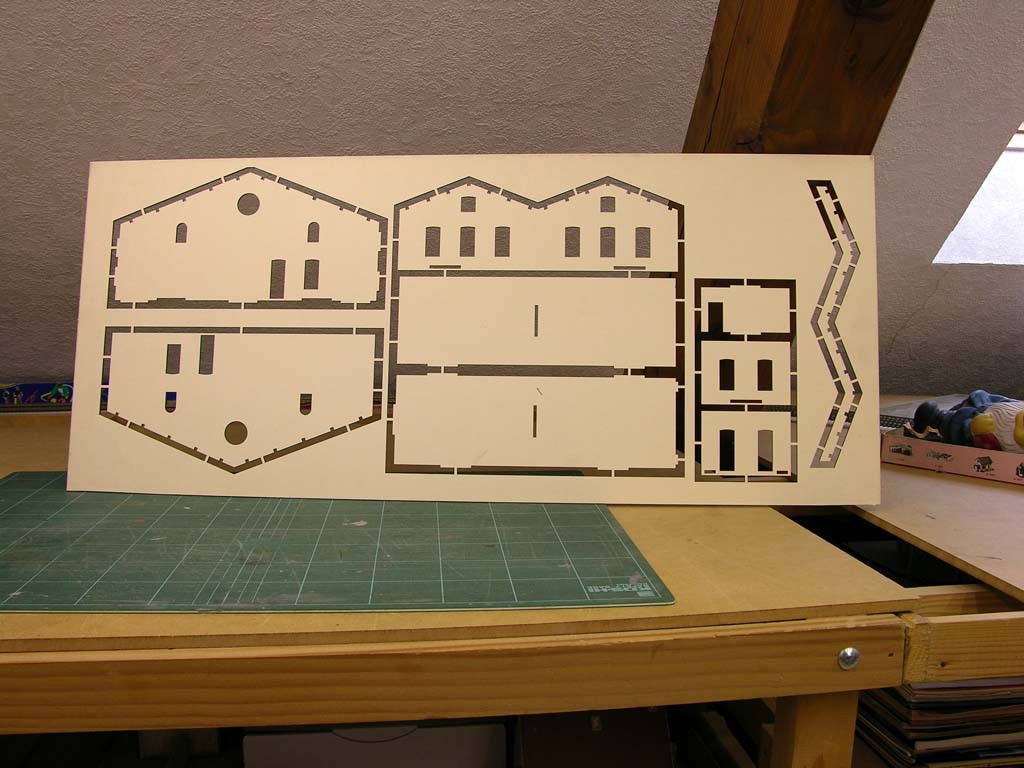

J'ai dessiné et fait découper la partie réfectoire dortoir.

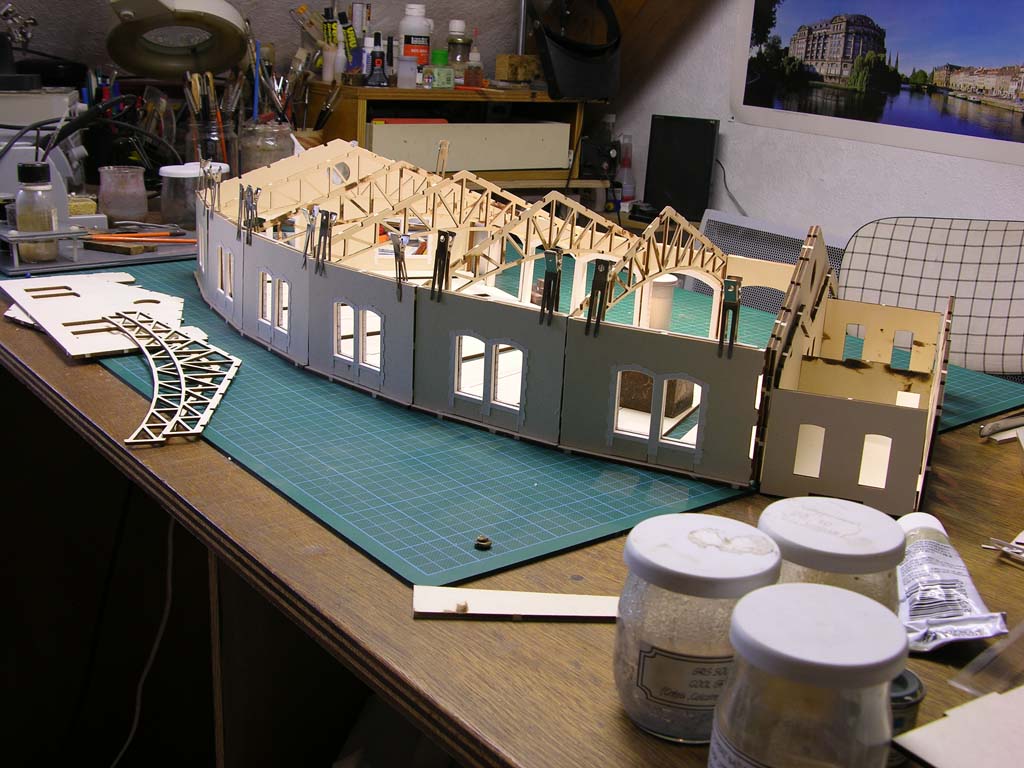

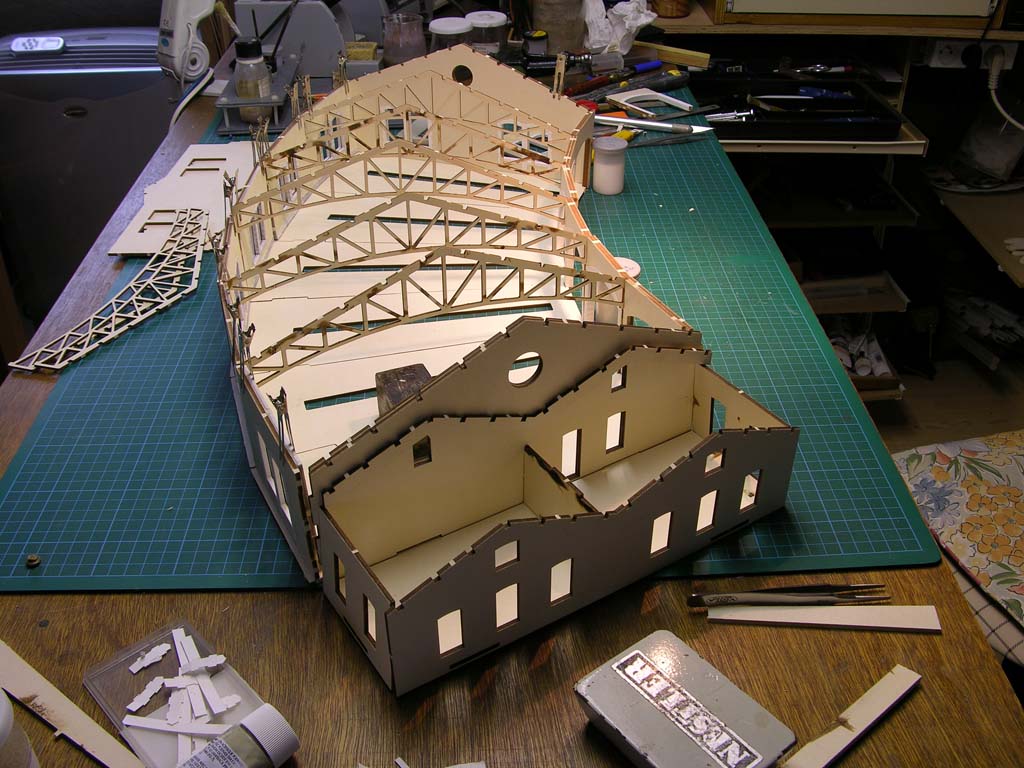

et je ne peux m'empêcher de faire une petite simulation de l'ensemble.

La suite, préparation des fichiers pour crafty pour les parements de l'ensemble réfectoire dortoir.

[decstef_be]

Superbe réalisation !

[arthur]

très beau travail/...................

[CFRA]

Ouaaaah ! ça bosse "grave" ! Ça me fait penser au dépôt de Lamastre, ça pousse comme un champignon..Miam !

[Le Basque]

Toujours aussi beau à voir !
