Salut tout le monde,

Quelques nouvelles de St-MAXIME...

Depuis plusieurs semaines, vous n'entendez-pas trop parler du module. C'est volontaire : pour ne pas lasser l'auditoire et également pour laisser quelques surprises à ceux qui feront le déplacement à MEURSAULT.

Ceci dit, c'est loin d'être en stand-by :
- confection ex temporané des 14 coupons anti-dérives qui ne sont pas encore mis en place (j'y reviendrai un peu plus tard)
- très gros travaux sur le pont tournant et l'alimentation générale du module.

Depuis cet automne, j'avais remarqué l'existence d'un "point dur" pendant la rotation du pont tournant lié à une toute petite angulation entre l'axe du moteur lent (distribué par Michel HUGON) et l'axe de rotation de la poutre. Malgré différentes tentatives de réglages, je ne suis pas arrivé à corriger ce défaut.
J'en ai parlé à Michel HUGON à RE qui m'a fait part de sa dernière trouvaille mécanique pour avoir un fonctionnement parfait du pont : rotation de la poutre par le biais d'un roulement sur lequel la poutre repose directement (cf infra). Inconvénient du système : contact électrique limité à 2 pôles donc nécessité de passer au DCC pour l'alimentation de la voie et pour la commande du signal Cv (violet + blanc) et des LEDs clignotantes sur la poutre.

(... à suivre avec photos + vidéo)

[François D]

Je reviens sur la nouvelle mécanique "Michel HUGON" pour le pont tournant.

Initialement, il existe une axe sur la poutre qui vient s'emmancher dans un tube laiton qui réalise une continuité avec l'axe du moteur.
La poutre pivote autour de cet axe en s'appuyant sur les "roulettes" des extrémités en appui sur le rail de la fosse.


Dans son nouveau système, la poutre est solidaire d'un cylindre métallique usiné. Ce cylindre est en appui sur un roulement plat appuyé sur le moteur. L'ensemble poutre/cylindre vient se fixer cette fois directement sur l'axe de sortie du moteur. Le cylindre étant beaucoup plus large que l'axe initial, c'est lui qui supporte l'ensemble du poids de la poutre sans aucun porte-à-faux, la rotation se fait sans effort grace au roulement.

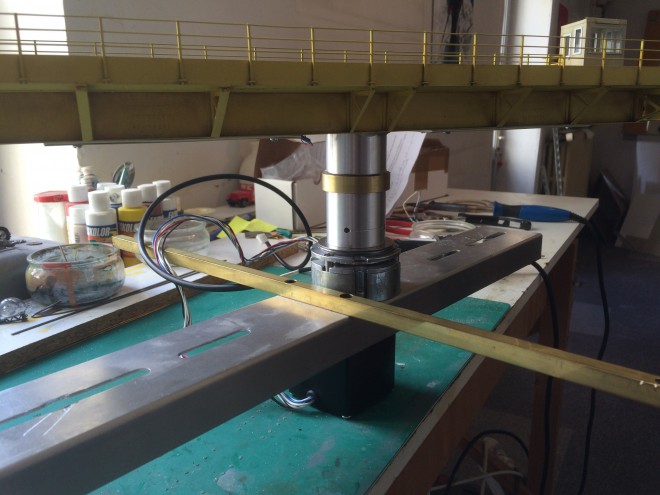

Vue d'ensemble :

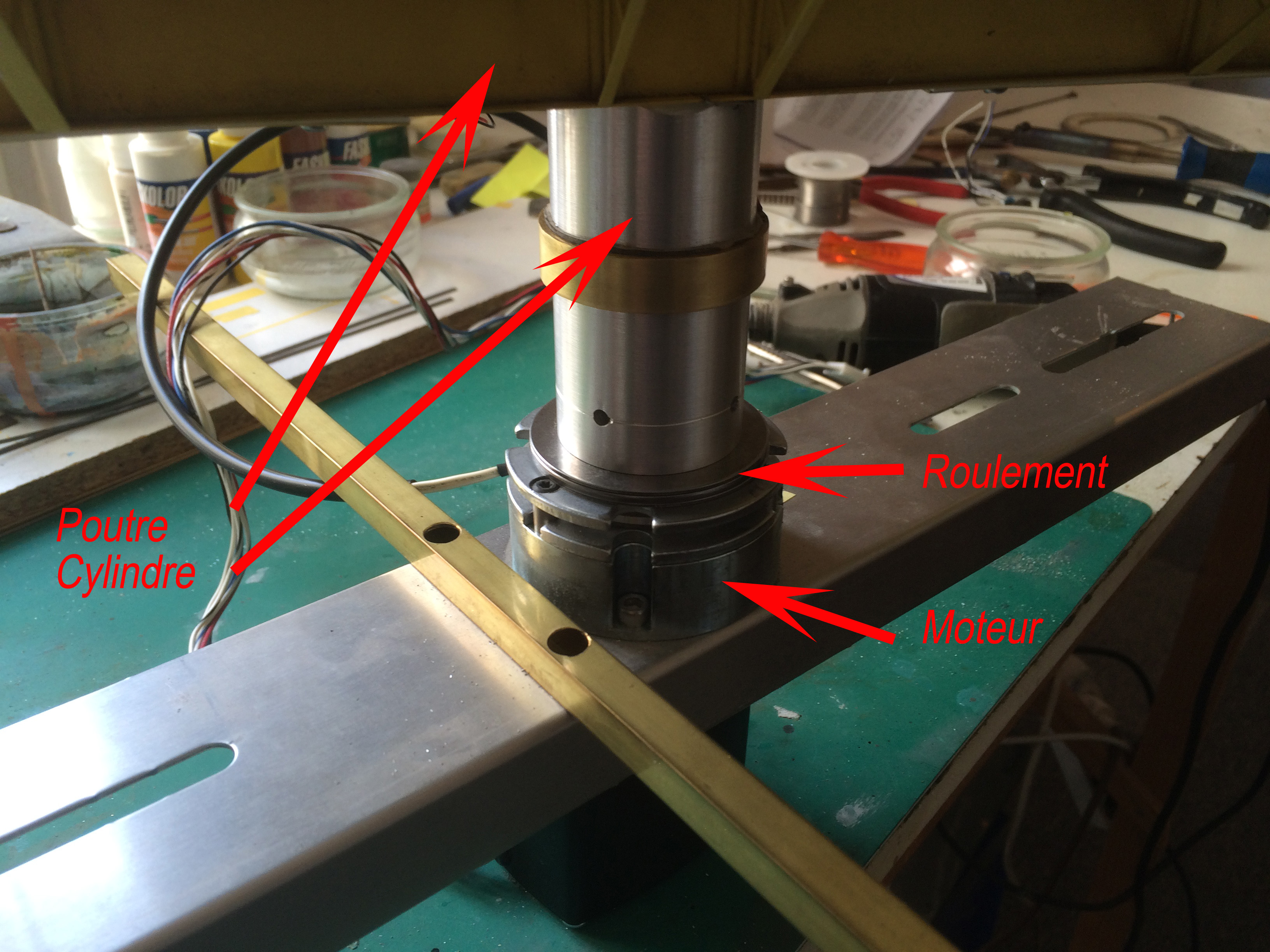

Vue rapprochée sur le cylindre en appui sur le roulement (grandes "rondelles") lui même posé sur le moteur :

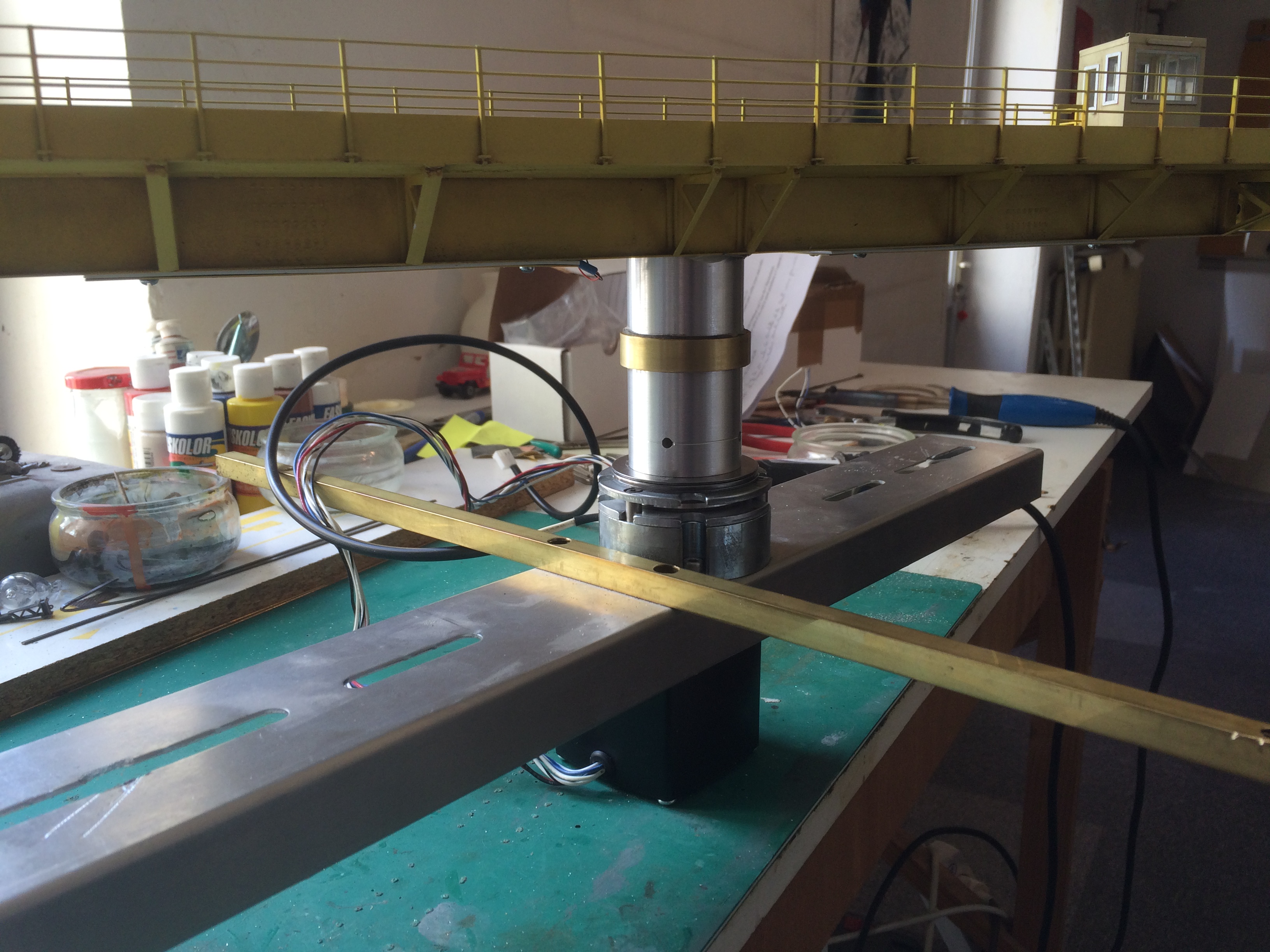

Résultat avant de serrer les vis qui rendent solidaire l'axe et le cylindre ... ça tourne comme sur des roulettes !

phpBB [video]

[- Z -]

Comme sur des roulettes. Faites vos jeux...
As-tu essayé avec une machine sur la poutre ?

GW

[cc6532+891]

[quote="François D"]Je reviens sur la nouvelle mécanique "Michel HUGON" pour le pont tournant.

Dans son nouveau système, la poutre est solidaire d'un cylindre métallique usiné. Ce cylindre est en appui sur un roulement plat appuyé sur le moteur. L'ensemble poutre/cylindre vient se fixer cette fois directement sur l'axe de sortie du moteur. Le cylindre étant beaucoup plus large que l'axe initial, c'est lui qui supporte l'ensemble du poids de la poutre sans aucun porte-à-faux, la rotation se fait sans effort grace au roulement.

Bonsoir François,

en effet, ça tourne plus qu'avec des roulettes
pour ce nouveau systéme, on peut compter sur quel ordre de prix ?
Merci et bonne continuation
A+

[François D]

Prix de la modif : 255 € (y compris le palpeur "2 pôles"), ce qui en fait presque une "Roue de la Fortune"

(Vachement moins chère qu'une 7100 REE ! Nan, je blague )
