Confinement oblige, j'ai trouvé pas mal de temps pour m'occuper de mon réseau (je dois pas être le seul

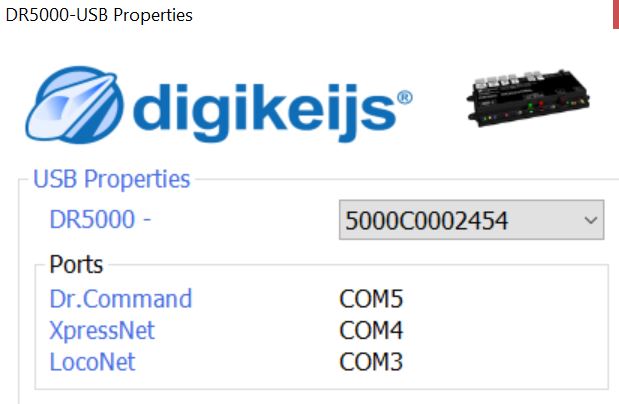

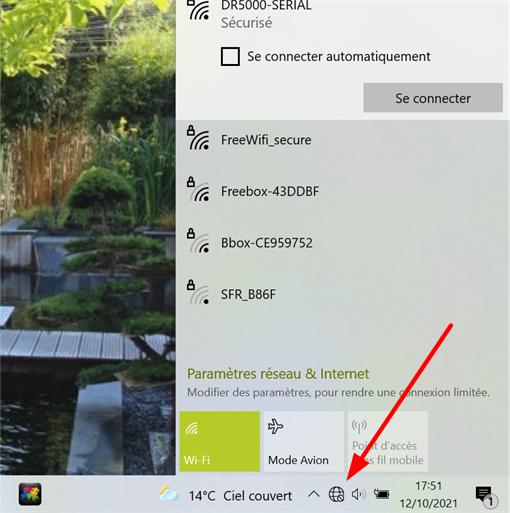

et j'en profite pour donner une procédure de configuration qui marche chez moi. La voici.1. Réglage de la centrale DR5000

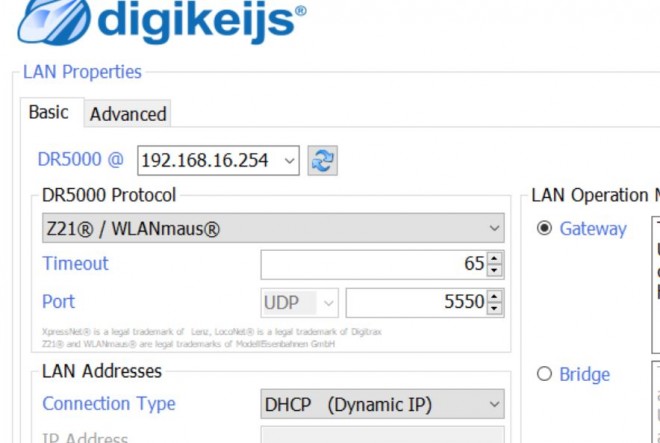

Cliquer sur « LAN » ;
Affecter l’adresse IP (Ex : 192.168.16.254) de la centrale, si elle n’est pas déjà indiquée ;
Affecter la valeur 40 pour le « Timeout » ;
Vérifier que le « Port » soit bien affecté (TCP – 5550) ;
Dans le cadre « LAN Adresses », dans le menu déroulant « Connection Type » mettre « DHCP Dynamic IP » ;
Dans le menu déroulant « DR5000 Protocol » choisir « LocoNet over TCP/IP Binary » ;
Cliquer sur la flèche bleue en bas à droite pour rafraichir ;
Cliquer sur la croix rouge pour quitter le menu LAN.
2. Réglage du choix de l’interface sur ITRAIN
Cliquer sur « Edition Interface » ou CTRL+F6 ;
Dans le menu déroulant « Interface » choisir « LocoNet TCP/IP » ;
Dans le champ « Description » indiquer le nom que vous souhaitez ou bien laisser celui indiqué de base ;
Cocher les types de contrôles « Véhicules » et « Accessoires » ;
Si besoin de la détection des convois, cocher également « Rétrosignalisations » ;
Cliquer sur le menu de tabulation « Général » (si non affiché au départ) ;
Laisser les deux premières coches validées ;
Dans le menu déroulant « Protocole par défaut » choisir « DCC ou Bus » avec un temps d’activation de 250ms par défaut.
Cocher « Activer tous les accessoires après connexion » ;
Si besoin de la détection mettre « 200ms » mini pour « Délais pour débrancher ». Cela permet d’éviter les rebonds et mauvaises connexions des détections.
Cliquer sur le menu de tabulation « Réseau » ;
Affecter l’adresse IP de la centrale ci-dessus soit 192.168.16.254 ;
Affecter le port 5550 ;
Affecter le délai de réponse, par défaut il est à 2000ms.
Cliquer sur le menu de tabulation « Spécifique » ;
Cocher « Utiliser nouvelles fonctions »
Décocher les deux suivantes ;
Affecter les adresses de Rétrosignalisations (la première et la dernière) ;
Cliquer sur « Ok » pour valider.
Cliquer sur « Connecter » dans le bandeau en haut de ITRAIN pour connecter la centrale.
3. Réglage des modules DR4088LN (LocoNet)
Explication de la procédure d’affectation des adresses. L’affectation des adresses des DR4088LN peut directement se faire sur ITRAIN.
Allez dans le schéma de voie ou CTRL+F4 ;
Mettre deux relais en leur affectant à chacun un nom (Adresse et Nb par exemple) ;
Faire « Enregistrer et « Ok »
Cliquer sur le 1er relais et indiquer le numéro de la première adresse (Important : celle indiquée dans le § 2) ;
Cliquer sur le 2nd relais et indiquer cette fois le nombre de détections totales dans l’adresse du relais (Ex : pour 16 détections affecter l’adresse 16 au relais, pour 32 détections affecter l’adresse 32 au relais, etc..) ;
Les adresses des relais sont enregistrées, activer la centrale DR5000. (On suppose que tous les branchements sont réalisés)
Vérifier que la LED verte du DR4088LN clignote de manière régulière
Presser le BP, la LED verte clignote plus rapidement indiquant que le DR4088LN est en attente de l’adresse de base
Cliquer sur le 1er relais sur ITRAIN contenant l’adresse de base ;
La LED verte clignote encore plus rapidement indiquant que le DR4088LN a pris en compte l’adresse de base et est désormais en attente du nombre de détections ;
Cliquer sur le 2nd relais sur ITRAIN contenant le nombre total de détections ;
La LED verte est revenue à son clignotement initial indiquant que le DR4088LN a été programmé. (Couper et rallumer la centrale en cas d’échec de la procédure)
Faire un test des détections.
En cas de plus de 16 détections, il sera impératif de rajouter des modules DR4088CS supplémentaires de protocole S88 et la procédure est identique.
Et voilà, j'espère que mes explications seront les plus claires possibles.
A bientôt
Bruno
