Question mise en place DR4088

[PaulXpress]

Bonjour Jean-Claude,

Avec ce genre de montage, 2 optos en cascade, tu ne devrais pas prendre trop de risque

Ce n'est surement pas la meilleure solution, mais si ça lui permet de se dépatouiller.

[jc59]

Bonjour,

Avec ce genre de montage, 2 optos en cascade, tu ne devrais pas prendre trop de risque

Et il a l'avantage de ne pas nécessiter une éventuelle chirurgie du module

Je me demande d'ailleurs si on peut transformer des optos en CS ???

Tu peux donc adopter la solution de Philippe avec un module détecteur ou, si tu as envie de manier le fer à souder, tu peux expérimenter le montage proposé par Jean-Paul.

Jean-Claude

[Vaporiste]

Peut-être que le circuit imprimé est le même pour les deux versions mais que certains composants sont soudés pour une version et d'autres pour l'autre version. C'est une solution souvent utilisée pour réduire les coûts.

Claude

[jc59]

Bonsoir,

Peut-être que le circuit imprimé est le même pour les deux versions mais que certains composants sont soudés pour une version et d'autres pour l'autre version ...

Effectivement Claude

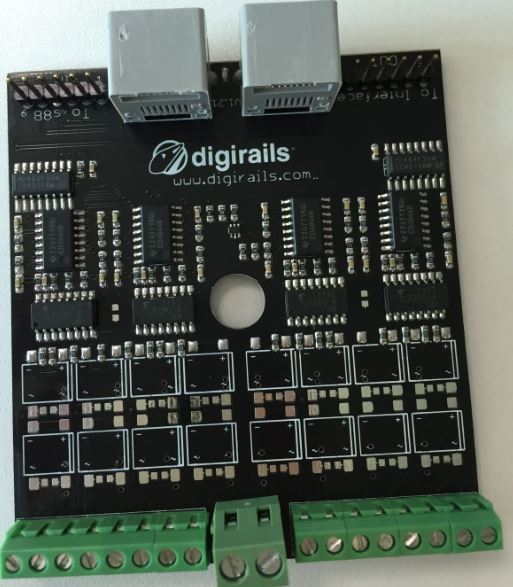

DR4088 CS :

DR4088 Opto :

Les emplacements des ponts de diodes et des résistances de 4,7 kΩ en parallèle sont libres.
Et, comme je l'évoquais par ailleurs, il faudra aussi changer les résistances série (100 Ω à la place de 2,2 kΩ)

Jean-Claude
