problème voie de programmation dr5000

[Sok2312]


Bon...
Donc, en résumé, tant que vous n'êtes pas sur l'écran de programmation de la DR5000, la voie principale et la voie de programmation sont alimentées, ce qui normal.
Quand vous êtes sur l'écran de programmation, voyant vert de la DR5000 allumé, la tension mesurée directement à la sortie "PROG TRACK" de la DR5000 est proche de 0. Ce n'est pas normal.
Si la situation est bien résumée, alors, à part contacter Digikeijs, je ne vois pas...
Tout ce que je peux dire, et je viens de le vérifier à l'instant, la tension entre les deux sorties de ma DR5000 est identique lorsque le voyant vert ("GO") est allumé, que ce soit avec l'écran de programmation ou non.
Accessoirement, votre tension de 14V sur la voie (si l'appareil de mesure est fiable) est un peu faible pour du HO, mais je pense que ça n'a rien à voir.

Jean-Michel

Ok je vais remonter mon alimentation de 15v à 17-18v après avoir mangé peut-être cela change quelque chose
Frederik

Cela change rien

Frederik

[Sok2312]


Bon...
Donc, en résumé, tant que vous n'êtes pas sur l'écran de programmation de la DR5000, la voie principale et la voie de programmation sont alimentées, ce qui normal.
Quand vous êtes sur l'écran de programmation, voyant vert de la DR5000 allumé, la tension mesurée directement à la sortie "PROG TRACK" de la DR5000 est proche de 0. Ce n'est pas normal.
Si la situation est bien résumée, alors, à part contacter Digikeijs, je ne vois pas...
Tout ce que je peux dire, et je viens de le vérifier à l'instant, la tension entre les deux sorties de ma DR5000 est identique lorsque le voyant vert ("GO") est allumé, que ce soit avec l'écran de programmation ou non.
Accessoirement, votre tension de 14V sur la voie (si l'appareil de mesure est fiable) est un peu faible pour du HO, mais je pense que ça n'a rien à voir.

Jean-Michel

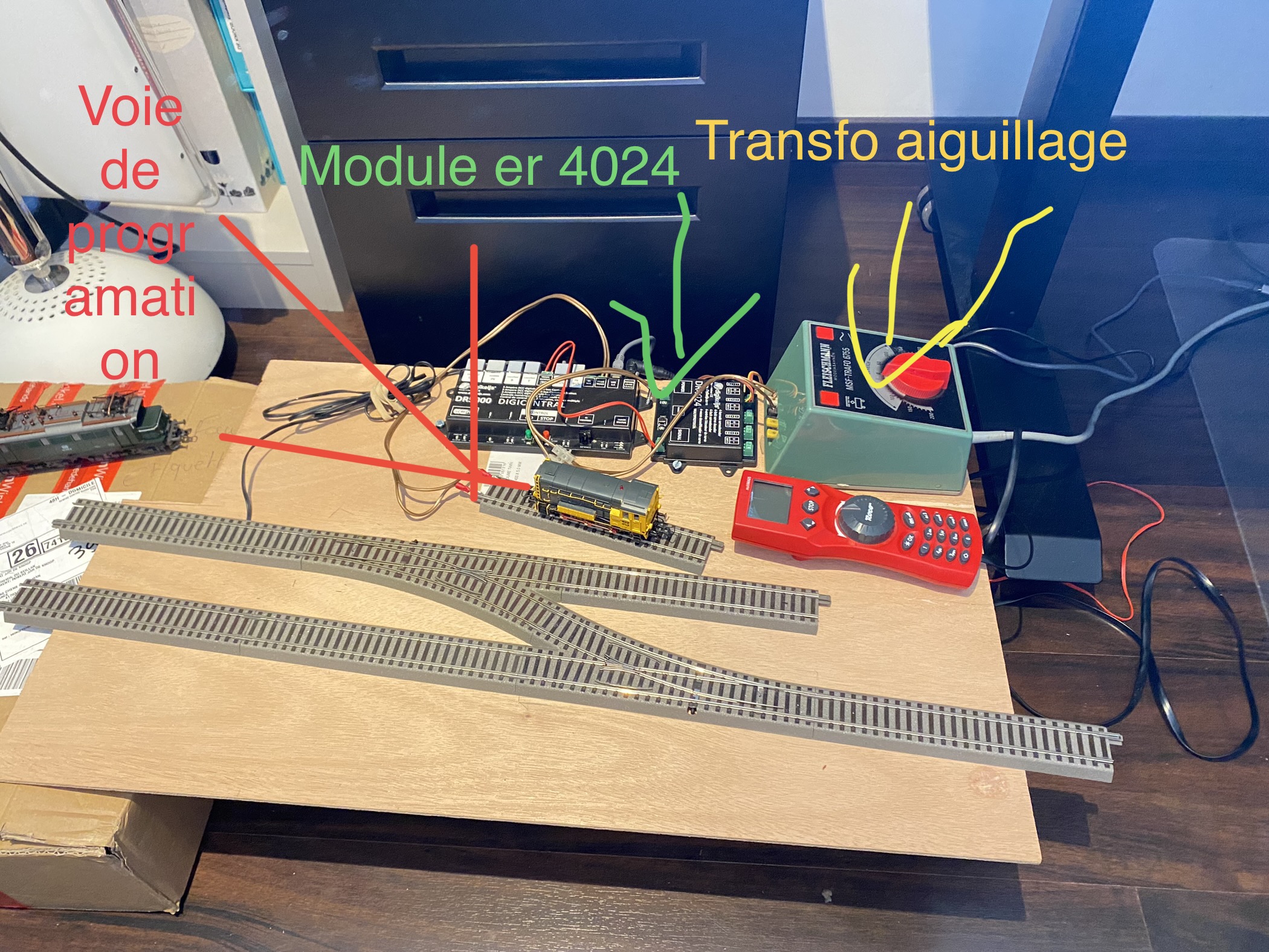

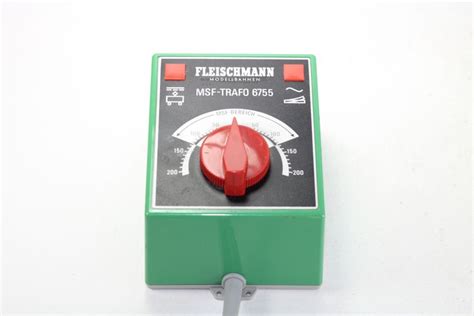

Désolé de te rerépondre mais si je branche mon transf fleischmann d’aiguillage 12-14volt dcc (voir photo) je fait tout sauter et griller ou ça vaut le coup d’essayer? car j’avai réussi à prog un Dr4024 sans avoir isolée les voie entre la principale et la voie programmation tout bougeai le mA et le statut ok sur la programmation de service

Cordialement Frederik

[jc59]

Bonsoir Frederik,

Ton transfo n'alimente que le DR4024, donc a priori pas d'influence sur le problème actuel.
Je suppose que tu as fait la config de ton DR4024 en mode POM à l'adresse 9999.

Euh, ma question va te paraître idiote , mais si tu lances l'appli de la DR5000 puis clique sur l'icône PROG TRACK et directement sur l'onglet PROGRAMMATION CV, tu mets ta DR5000 sous tension par l'icône de son image 3D ou en appuyant sur son bouton vert ?

Jean-Claude

[Sok2312]

Bonsoir Frederik,

Ton transfo n'alimente que le DR4024, donc a priori pas d'influence sur le problème actuel.
Je suppose que tu as fait la config de ton DR4024 en mode POM à l'adresse 9999.

Euh, ma question va te paraître idiote , mais si tu lances l'appli de la DR5000 puis clique sur l'icône PROG TRACK et directement sur l'onglet PROGRAMMATION CV, tu mets ta DR5000 sous tension par l'icône de son image 3D ou en appuyant sur son bouton vert ?

Jean-Claude

bonsoir jc59,
il n'y a pas de question idiote je met normalement par l'icone de son image 3d j'entend bien le clic et j'ai aussi déjà essayé directement sur le bouton vert et j'ai un transfo séparé pour la dr5000

cordialement Frederik

[Jacques26]

Bonjour,
L'alimentation de la voie se fait par un rail Roco avec son câble. Le rail d'alimentation est-il compatible avec le numérique ? Autrement dit, à tout hasard n'y aurait-il pas un condensateur d'anti parasitage sous la voie qui met le DCC en court-circuit ?
Autre essai à faire : raccorder la centrale sur un rail ordinaire, sans ballast avec deux fils téléphoniques (en 5/10 par exemple ça suffit largement pour un essai) et voir son comportement (cf photo ci-dessous)
@+
Jacques

[BR212]

L'idée du" condo" dans le ballast du rail est loin d'être bête.

[BR212]

L'idée du" condo" dans le ballast du rail est loin d'être bête.

[Sok2312]

Bonjour,
L'alimentation de la voie se fait par un rail Roco avec son câble. Le rail d'alimentation est-il compatible avec le numérique ? Autrement dit, à tout hasard n'y aurait-il pas un condensateur d'anti parasitage sous la voie qui met le DCC en court-circuit ?
Autre essai à faire : raccorder la centrale sur un rail ordinaire, sans ballast avec deux fils téléphoniques (en 5/10 par exemple ça suffit largement pour un essai) et voir son comportement (cf photo ci-dessous)
@+
Jacques

DR5000 Voie de programmation.jpg

bonjour Jacques,
je vais voir cela ce soir quand je rentre j'utilise le câble roco que pour la voie principale la voie de programmation est isolée et connecté part des fils entre du rail avec les connexion entre deux g200 Geoline roco

cordialement Frederik

[Sok2312]

Bonjour,
L'alimentation de la voie se fait par un rail Roco avec son câble. Le rail d'alimentation est-il compatible avec le numérique ? Autrement dit, à tout hasard n'y aurait-il pas un condensateur d'anti parasitage sous la voie qui met le DCC en court-circuit ?
Autre essai à faire : raccorder la centrale sur un rail ordinaire, sans ballast avec deux fils téléphoniques (en 5/10 par exemple ça suffit largement pour un essai) et voir son comportement (cf photo ci-dessous)
@+
Jacques

DR5000 Voie de programmation.jpg

bonjour Jacques,
je vais voir cela ce soir quand je rentre j'utilise le câble roco que pour la voie principale la voie de programmation est isolée et connecté part des fils entre du rail avec les connexion entre deux g200 Geoline roco

cordialement Frederik

bonjour j'ai essaye ce que dit jaques mais je pense à un problème d'alimentation de la dr5000 car j'ai pas l'alim d'origine mais bien réglable en volt mais je viens de commander une deuxième dr5000 pour mon réseau secondaire avec l'alimentation d'origine digikeijs

je vous tiens au courant cordialement Frederik

[Jacques26]

Bonsoir

je viens de commander une deuxième dr5000

Où l'as tu trouvée, c'est un produit rare aujourd'hui ?
@+
Jacques
