problème détection

[bleu669]

Il n'est pas connecté au 4088,, juste le câble du canton 6 du 4088

[bleu669]

rien à faire
je vais essayer le coup du condo demain
il ne faut pas un pont de diode pour le condo ?

[jc59]

Bonsoir,

Non, pas de pont de diodes et un condensateur chimique de forte capacité, comme pour réaliser une alimentation.

Ici, c'est un condensateur de faible valeur 47 nF (nanofarads), que tu places entre le point C et la sortie qui pose problème ; tu peux essayer de 10 à 100 nF selon ce dont tu disposes. Celui-ci va "shunter" les éventuels signaux parasites.

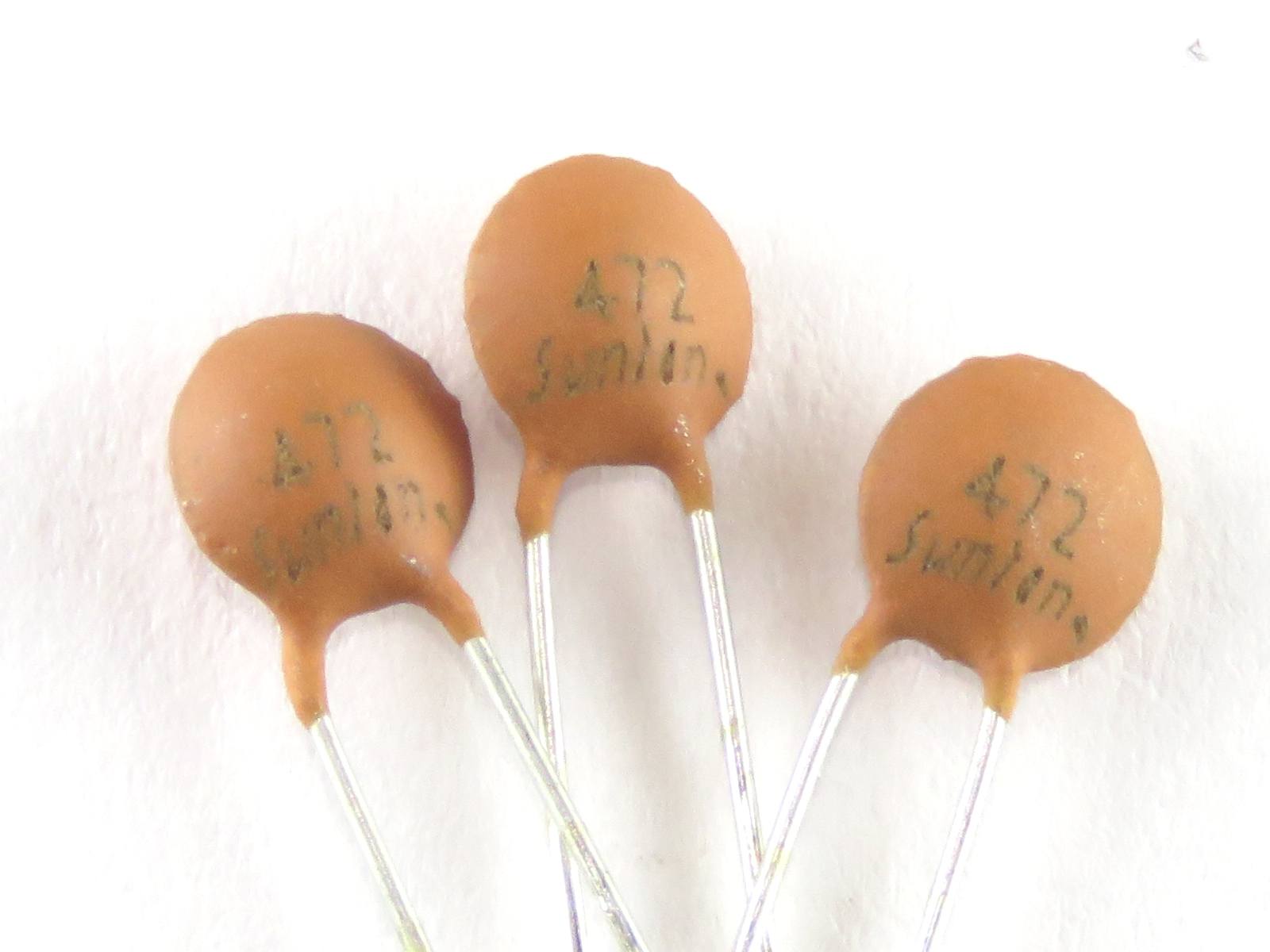

Voilà de tels condensateurs, ici en modèle céramique :

Mais tu peux utiliser d'autres modèles que tu vas trouver sous d'autres aspects (rectangles jaunes ou oranges, ...)

Je ferai un schéma pour mieux expliquer les entrées du DR4088. Pour détecter la consommation sur un canton, on a en série deux diodes dans un sens et deux en parallèle dans l'autre sens. Lorsque ces diodes sont parcourues par un courant, la tension à leurs bornes passe à environ 1,5 V. Celle-ci est appliquée en entrée d'un optocoupleur dont la sortie est exploitée pour signaler ce canton occupé. le seuil de détection est de l'ordre de 2 mA.
Le condensateur vient en parallèle avec ce groupe de diodes.

Tu peux aussi essayer de mettre une résistance de 570 ohms (ou de valeur voisine), toujours entre la borne C et l'entrée, pour diminuer la sensibilité.

Si tu as éliminé les autres causes (câblage, ...) et qu'il s'agit bien d'un problème de "parasites" électromagnétiques induits, ce n'est pas toujours évident à cerner, ni à y remédier.

Jean-Claude

[bleu669]

Ok super merci

[PhilHO95]

Par court circuit

La question était de savoir comment vous avez relier le DR5013 au DR4088 ?
Quel schéma dans la notice du DR5013 ?

"Par court-circuit": c'est donc normalement le schéma du paragraphe 5.4. de la notice en Français.
Avec le DR5013 relié directement à la DR5000 par le bus loconet, ce bus renvoi les info d'occupation de la boucle, ainsi que les données RailCom, donc l'adresse de la loco. Vous n'avez normalement pas besoin de le connecter au DR4088.

Si vous tenez à passer par le DR4088 pour la retro, le schéma de branchement entre le DR5013 et le DR4088 est expliqué au paragraphe 5.5, le schéma du haut. Attention, le fil rouge entre le DR5013 et le DR4088 (FB-CS -> 1) n'a rien a voir avec le fil rouge entre la centrale et le DR5013 (com)

ATTENTION: IL NE FAUT PAS AJOUTER DE CAPA SUR L'ENTREE DU DR4088 CONNECTEE AU FB-CS DU DR5013.
Ca ne sert à rien. L'ajout d'une capa n'est utile que lorsqu'une entrée est connectée aux rails.

[bleu669]

suite à une conversation avec un membre du forum , j'avais fait le schéma 5.3 sans les câbles jaunes

j'ai essayé le câblage avec le bus loconet 5.4 , les Bloks ne sont pas reconnus

[PhilHO95]

suite à une conversation avec un membre du forum , j'avais fait le schéma 5.3 sans les câbles jaunes

Si vous avez bien câblé les fils rouge, marron et vert comme sur le schéma, cela devrait marcher.
C'est bien une version "CS" votre DR4088 ?

j'ai essayé le câblage avec le bus loconet 5.4 , les Bloks ne sont pas reconnus

Je pense qu'il y a un minimum de configuration à faire pour que le DR5013 renvoit les infos d'occupation: au minimum configuration de l'adresse de retro.

[bleu669]

J'ai rentré dans le logiciel les numéros des blocs correspondants aux 2 5013

[bleu669]

dernières nouvelles, j'ai refait le câblages des 5013 avec le bus loconet , ça marche pour le Blocks 3 qui est aussi sur 5013 par contre pour le Block6 avec l'autre 5013 , il reste toujours rouge ainsi que le Block7 géré par le 4088

je n'ai pas de condo en nano , juste en micro pour essayer le système
j'ai des résistances de 1000 ohms , ça fonctionnerait ?

[jc59]

Bonjour,

je n'ai pas de condo en nano , juste en micro pour essayer le système
j'ai des résistances de 1000 ohms , ça fonctionnerait ?

Tes condensateurs sont certainement des modèles chimiques polarisés du genre 1000 microfarads. Il faut des condensateurs non polarisés et de capacité beaucoup plus faible (du genre 47 nanofarads, soit 20000 fois plus petite).

Mettre une résistance de 1000 ohms va diminuer la sensibilité du DR4088, mais n'atténuera pas les parasites. Mais tu peux essayer sans risques.

Jean-Claude
