digikeijs-4018-contact permanent ?

[Pakos]

Bonsoir Jeanmi
l'alimentation du DR4018 est en 12V par un tranfo indépendant.
Qu'est ce que le LM324 ?
Merci d'avance
PAKOS

[Jeanmi67]


Bonsoir,

Bonsoir Jeanmi
l'alimentation du DR4018 est en 12V par un tranfo indépendant

Ma question portait sur la tension de fonctionnement des feux (je suppose 12 V CC ?) et non du DR4018.

Un LM324 est un composant électronique particulier appelé "amplificateur opérationnel" (ou en abrégé, AOP).
Ça ne vaut pas cher du tout (moins de 1,80 € les 10 chez Ali...) et pour vos 2 nacelles, si leurs feux ont 3 LEDs chacun, il vous en faudrait 2 plus 4 résistances.

LM324

Jean-Michel

[Pakos]

Bonsoir Jean Michel
Oui l'alimentation des feux est 12V CC, ils possédent bien trois LED chacun
Pour les connexions des feux y a t'il une configuration particulière par rapport au LM324 ? et d'autre part quelles résistances faut il y adjoindre et sur quel connexion du LM324 ou sur quelle alimentation de feux ?
Sachant que le DR4018 est connecté aux sorties 1 rouge - C noir commun - 2 jaune et 3 vert - 4 libre.
Encore merci pour ton aide
Cordialement
PAKOS (Gérard)

[Jeanmi67]


Bonjour Gérard,

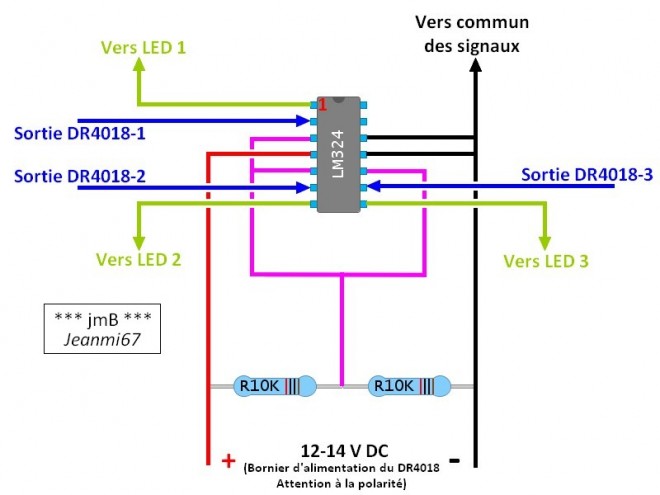

Voici un schéma probablement peu académique mais qui se veut explicite, enfin, je l'espère

LED 1, LED 2 et LED 3 correspondent aux trois LEDs d'une nacelle.
Sortie DR4018-1, Sortie DR4018-2 et Sortie DR4018-3, correspondent aux sorties du DR4018 commandant les trois LEDs ci-dessus.
L'alimentation est directement repiquée sur l'alimentation du DR4018 (12 V courant continu).

Sur ce schéma, une 4ème sortie du LM324 est disponible pour autre chose éventuellement : cela pourrait être par exemple le LED 1 de la deuxième nacelle, mais ça ne présente pas beaucoup d'intérêt pour la clarté de l'installation une fois tout en place : il me semble plus clair d'avoir un LM324 par nacelle.

Ce petit montage peut se faire sur un petit bout de véroboard, avec les deux LM324 en ligne et chacun avec leurs résistances puisque les nacelles sont côte à côte.

Datasheet du LM324 : https://www.onsemi.com/pdf/datasheet/lm324-d.pdf

Jean-Michel

[Pakos]

Merci Jean Michel pour ces informations qui me seront bien utiles.
Encore une question concernant le LM324 et les résistances sur quel site je peux les commander ?
Merci d'avance
Bien cordialement
Gérard

[Jeanmi67]


Sur n'importe quel site qui vend des composants électroniques, par exemple :
https://www.gotronic.fr
https://www.lextronic.fr
https://www.mouser.fr
https://www.conrad.fr
Etc...
Ou sur eBay (par exemple : https://www.ebay.fr/itm/133186245948)
ou sur Aliexpress (probablement le moins cher, mais il ne faut pas être pressé. Au hasard : https://fr.aliexpress.com/item/1005002830775236.html)

Je n'ai aucune action ni avantage dans tous les sites cités

Jean-Michel

[Pakos]

Merci Jean Michel
J'ai passé commande
Je te tiendrai informé du résultat
Bien cordialement
Gérard

[Pakos]

Bonsoir Jean Michel
Le montage préconisé est effectué et mes feux fonctionnement bien lorsque commandés par la DR5000.
Toutefois je n'arrive pas à configurer les feux sur CDM rail. Mon adresse de sortie sur le DR4018 est 241, 242,243,244 correspondant au premier module, le feux est connecté au commun et au 241 rouge, 242 au jaune et 243 au vert le 244 est laissé libre. les trois couleurs sont bien commandées.
Il me faut une adresse digitale du signal = que dois mettre ? une adresse qelconque libre ?
Il me faut une adresse digitale du détecteur = je pense qu'il faut mettre 241 ?
Mais cette configuration ne fonctionne pas.
Je dois louper un point particulier, merci si possible de m'éclairer.
Bien cordialement
Gérard

[Nonodudu76]

Bonjour
Je crois que CDM RAIL commence à 513 pour la rétrosignalisation. Il faut ajouter un décalage de 512 à tes configurations
Ainsi, 241 deviendrait 753, etc...

Peut-être est-ce la même chose pour les décodeurs d'accessoires comme le DR4018.

A confirmer

[Jeanmi67]


Bonsoir Gérard,

Content que tes feux fonctionnent correctement (la livraison a été super rapide ! )

Concernant RocRail, ne ne suis pas utilisateur donc que je peux être que très généraliste...
Pour les feux : l'adresse "digitale" est en principe l'adresse DCC qui a été configurée, pour chaque sortie, pour le DR4018.

Il me faut une adresse digitale du détecteur = je pense qu'il faut mettre 241 ?

Je pense qu'il y a une petite confusion (ou un raccourci trop rapide) : un DR4018 est un décodeur "stationnaire" (pour des accessoires), ce n'a rien a voir avec un détecteur. Un DR4018 est connecté au DCC et non au BUS de rétrosignalisation.
Un détecteur envoi une information à un système de rétrosignalisation (détecteur et rétrosignalisation peuvent être dans le même boitier). La rétrosignalisation envoit des messages à une centrale par l'intermédiaire d'un BUS de rétrosignalisation qui n'a rien à voir avec le BUS DCC. Ce BUS de rétrosignalisation peut être S-88, LocoNet, XpressNet ou d'autres.
Donc, si tu parles de détecteur, il faut savoir quel est le BUS utilisé. Si c'est LocoNet, il y a un décalage de 512 dans les adresses (de rétrosignalisation) entre la DR5000 et Rocrail : en programmant 1 comme première adresse et n le nombre de contacts de rétrosignalisation, les adresses correspondantes des détecteurs dans CDM-Rail iront de 513 à 513+n-1

Jean-Michel
