Prise usb

Messagepar phpoitou
25 Fév 2021, 11:12




Bonjour,

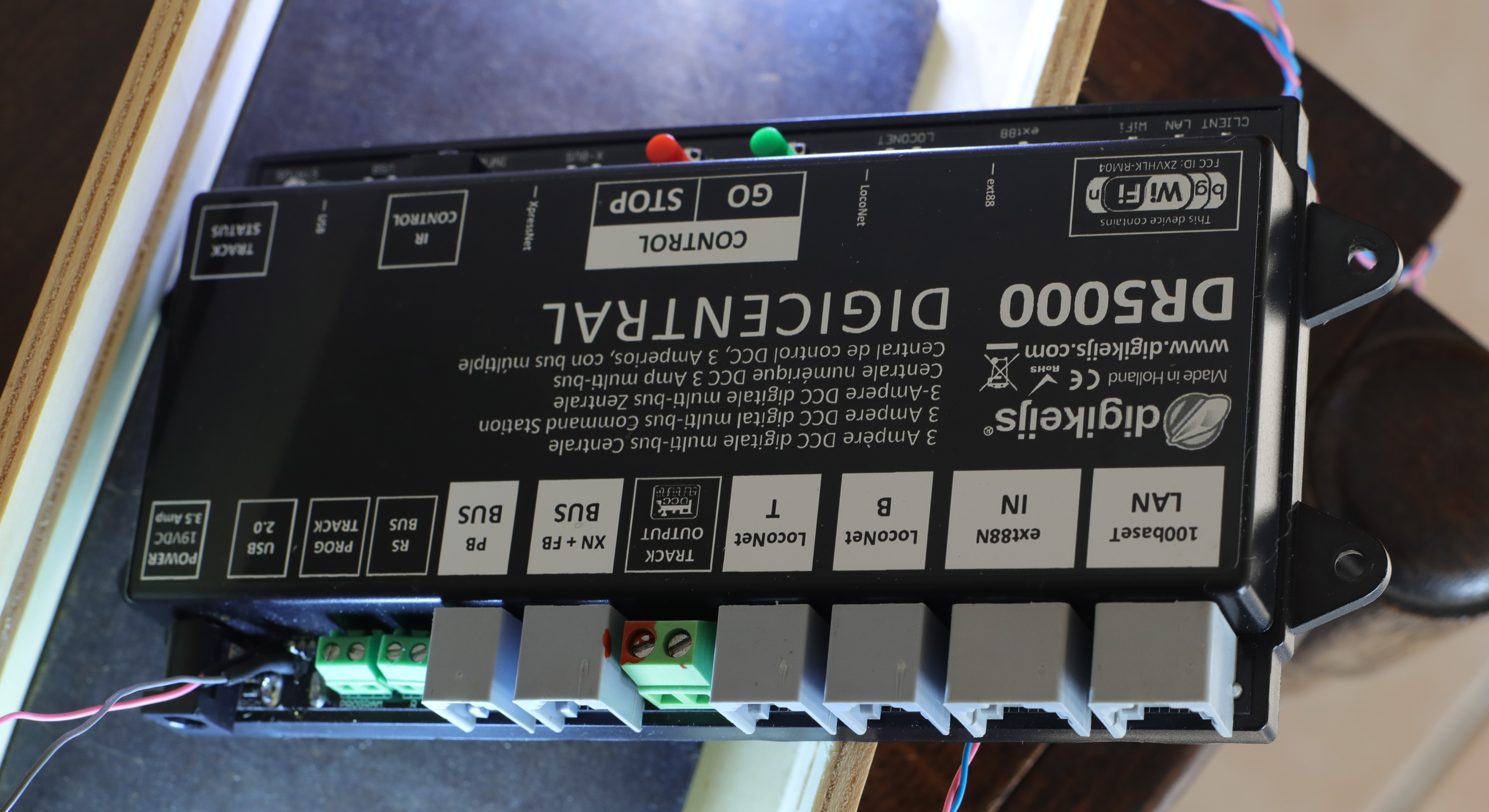

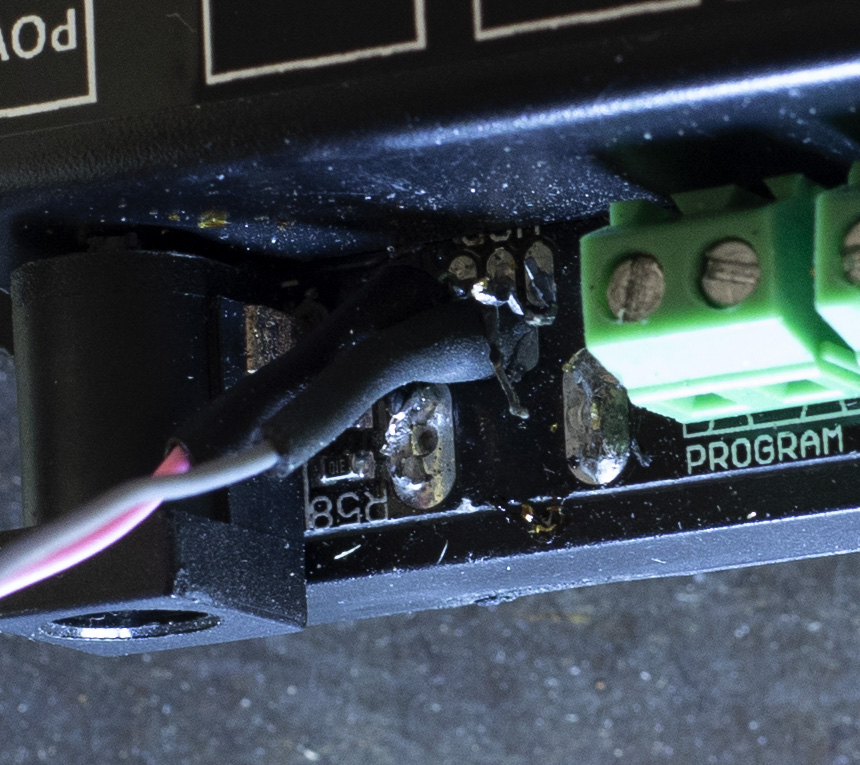

Le cable usb de ma dr5000 a été arraché par un brusque passage de pas.
Je veux m'assurer de bien la recabler... Je tire des petits fils sur les pin... c'est très difficile à y voir...
J'ai regardé sur internet pour voir si je trouvais des photos du schéma et toute info susceptible de m'aider.
Nada.
Ouverture du boitier... je ne m'y lance pas.

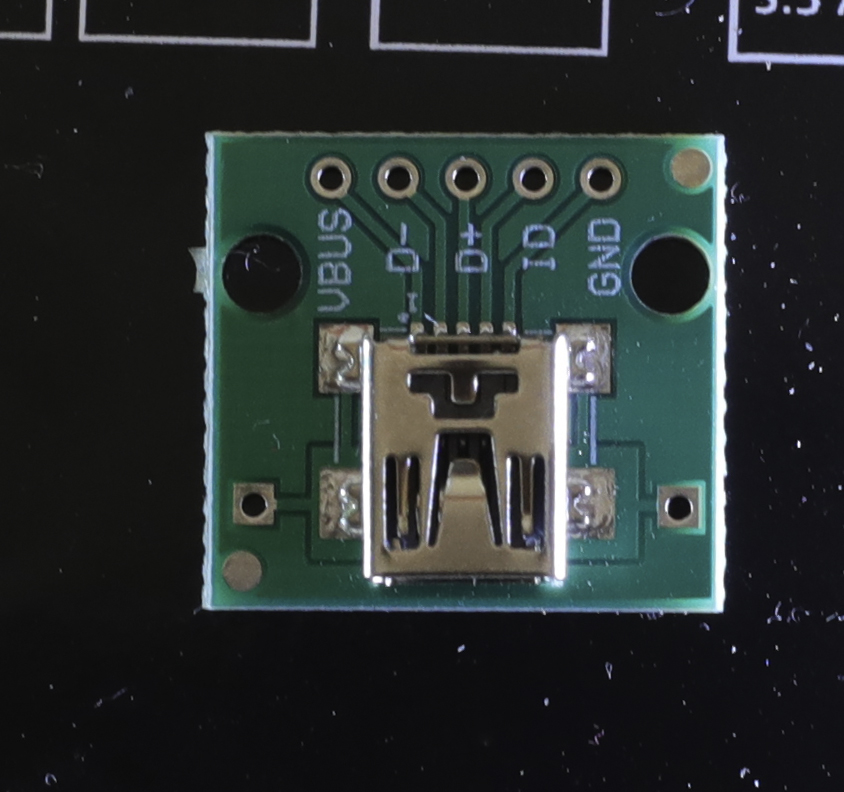

Il y a 5 PIN...en principe ça devrait être 4?
Je crois tout de même que j'ai compris.
Je prends les conseils qui seront bienvenu. J'ai commandé trop de prises et je peux en offrir une gracieusement, sur demande.
Philippe
Modifié en dernier par Le Basque le 25 Fév 2021, 11:59, modifié 1 fois.
Raison: Correction affichage.
PhPoitou
phpoitou

Messages: 97
Enregistré le: 09 Sep 2015, 05:04

Re: Prise usb

Messagepar PaulXpress
25 Fév 2021, 14:58

Bonjour Philippe,

D'après le schéma que j'ai trouvé la borne 4 (ID) n'est pas utilisée.

Attention : il ne faut pas relier la broche 4 à la masse, si non la DR5000 ne sera plus considérée comme un périphérique mais comme un PC.

Jean-Paul
Avatar de l’utilisateur
PaulXpress

Messages: 151
Enregistré le: 22 Juin 2020, 15:51
Localisation: Pays de Retz

Re: Prise usb

Messagepar phpoitou
25 Fév 2021, 16:59

Merci Jean-Paul, je vais essayer.
En cas, je peux envoyer un connecteur que j’ai en rab...
Philippe
PhPoitou
phpoitou

Messages: 97
Enregistré le: 09 Sep 2015, 05:04

Re: Prise usb

Messagepar phpoitou
26 Fév 2021, 09:28

Pour finir, je cherche quelqu’un sachant t souder aussi petit... vers Toulouse...
PhPoitou
phpoitou

Messages: 97
Enregistré le: 09 Sep 2015, 05:04

Re: Prise usb

Messagepar BB 22347
26 Fév 2021, 18:15

Est ce possible par la même occasion de passer en usb C?
BB 22347

Messages: 59
Âge: 39
Enregistré le: 06 Jan 2018, 10:57
Localisation: Sillon alpin (38)

Re: Prise usb

Messagepar PaulXpress
27 Fév 2021, 07:36

Je ne pense pas, car l'USB-C n'est pas qu'une simple interface mécanique, c'est beaucoup plus, protocoles de communication, vitesse, puissance, etc.
https://labo.fnac.com/guide/usb-c-cest-quoi/

Jean-Paul
