Pilotage d'aiguillages sur DR 4018 depuis centrale DR 5000

Messagepar MarcoM62
30 Mar 2021, 08:32

Bonjour, je suis dans le désespoir total :x je viens d'acheter une DR 5000 et trois DR 4018. J'ai tenté de configurer l'adresse de base (la première sortie) de mon premier DR 4018 depuis le logiciel de configuration de la DR 5000. Pour simplifier j'ai uniquement relié la sortie track output aux bornes signal de ma DR 4018 (et je l'ai alimenté sur power). Je n'ai qu'une seule DR 4018 branchée sur un câble é x 0,75 mm² de longueur 4 m J'essaye d'affecter l'adresse de la première sortie à l'adresse 200. J'ai mis mon DR 4018 en mode programmation (led rouge allumée) une fois cliqué sur le rond vert de la sortie 200 dans l'outil de configuration "switch" de la dr5000 alors ma led "program" s'est ensuite éteinte. Par ailleur, au niveau de mon DR 4018, sur la sortie 1/C/2 j'ai branché un aiguillage roco geoline et son moteur et en sortie 15 du DR 4018 j'ai branché un rail de découplage geoline. J'utilisais une multimaus en mode pilotage d'aiguillage. Pendant un certain temps le rail de découplage fonctionnait parfaitement et l'aiguillage commutait de manière aléatoire (une fois de temps en temps sans que je comprenne la logique par rapport à mes appuis sur la multimaus). Je me suis dit qu'il fallait peut être modifier le paramétrage du CV 47 et j'ai envoyé (enfin j'espère) la valeur 0 avec l'outil d'écriture des CV (adresse DCC à 9999 et écriture dans CV 47 =0). Depuis plus rien ne commute (ni le rail de découplage ni les solénoïdes de l' aiguillage roco). Je vois avec ma multmaus que quand je commute A200 ou A207 la led rouge du DR 4018 s'allume temporairement et si par exemple j'active l'adresse A20 (rien de configuré et connecté à cette adresse) alors la led de ce DR4018 reste éteinte. Donc j'en déduis que mon DR4018 reçoit bien des ordrés et donc son adresse de base est bien reconnue comme étant 200. Que faire ? qu'en pensez-vous ? J'ai expliqué tout cela à la hotline de digikeijs (par mail) et aucune réponse :debout:
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar Nonodudu76
30 Mar 2021, 09:03

Bonjour,
As-tu essayé de mettre la valeur 8 dans le CV8 pour réinitialiser le 4018 à sa configuration d'usine ?
Nono :dodo: :debout: :coucou:
Nonodudu76

Messages: 102
Enregistré le: 06 Mai 2020, 18:27

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar MarcoM62
30 Mar 2021, 10:07

Non je n'ai pas essayé, il suffit d'envoyer 8 dans le CV8, c'est tout ?
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar Nonodudu76
30 Mar 2021, 10:15

Il faut ensuite attendre 30 secondes avant tout branchement.
Regarde la notice.
Nono :dodo: :debout: :coucou:
Nonodudu76

Messages: 102
Enregistré le: 06 Mai 2020, 18:27

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar MarcoM62
30 Mar 2021, 11:20

OK j'essaye ce soir, merci en tout cas :cool:
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar MarcoM62
31 Mar 2021, 09:13

Ce matin, nouvel essai, avant de tenter la RAZ dur DR 4018 j'ai câblé mon aiguillage roco sur une autre sortie, ce faisant j'ai vu que je n'avais pas positionné le connecteurs 3 broches correctement sur le moteur. Il y a un petit piège. Il y a huit petits connecteurs femelles qui peuvent recevoir ce mini connecteur à trois broches. Il faut laisser la borne de gauche libre et connecter le connecteur sur les trois suivantes (comme indiqué sur le schéma fourni). Du coup avec ma multimaus j'ai pu piloter mon aiguillage. Ca n'explique pas pourquoi mon découpeur geoline ne fonctionnait pas. Là il fonctionne bien. De plus j'ai utilisé un deuxième aiguillage sur le premier groupe de sortie initialement utilisé et cet aiguillage fonctionne parfaitement. Pour l'aiguillage je comprends le dysfonctionnement et pourquoi ça fonctionne maintenant, pour le dételeur je ne comprends pas. En tout cas merci pour les conseils et à charge de revanche :applause: Maintenant ça va être la phase de test d'un autre DR 4018 avec un signal trois feux en logique positive, puis un troisième avec un signal trois feux en logique négative (signas des chemins de fers soviétiques et russes si ça vous intéresse: http://svettofor.ru/svetofory ).
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar BR212
31 Mar 2021, 12:14

Pour ton signal en logique négative ,il te faudra t'offrir un DR4013 qui inversera les phases sur les sortie du DR4018.
Par contre je ne comprend pas pourquoi tu n'as pas l'adresse 1 à ton DR4018 Car l'adressage des accessoires n'a aucune incidence sur celle du matériel roulant.
Pour moi la simplicité est l'amie du modéliste.
Par contre pour ton dételeur la solution se trouve au niveau des CV's .
Avec la CV 47 à 0 tu as 8 aiguillages à double bobines et l'inversion se faisant via Les boutons Rouge ou vert.
Dans le cas du dételeur, il n'y a qu'une seule bobine et ton module est programmer pour deux(un ordre rouge correspond à l'ordre inverse en vert) ce qui explique le fonctionnement aléatoire du dételeur donc il te faud travailler sur les CV's des sortie en mode POM .
Pour chaque sortie ce sont les CV's 113 à 128 et pour les impulsions de 238 à 253.

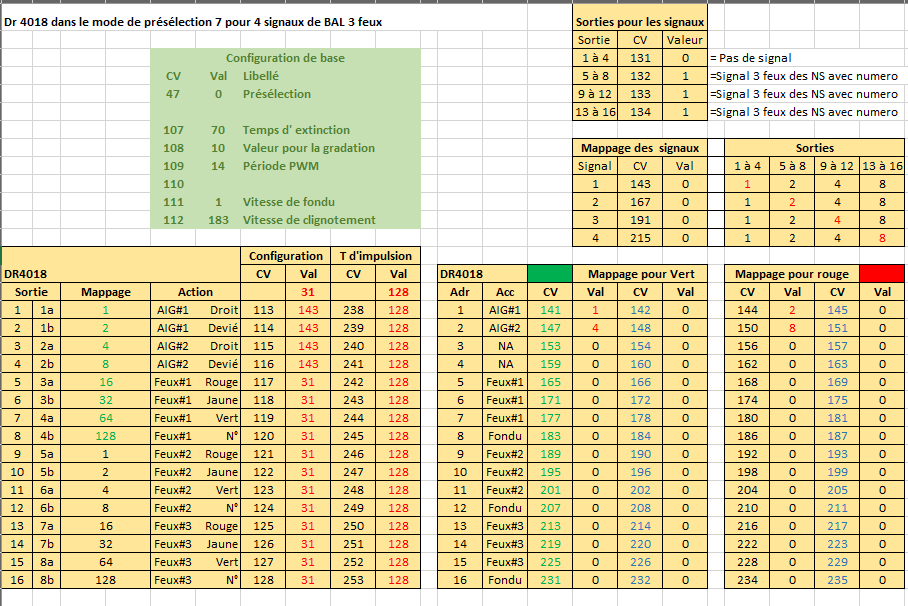

Voici un exemple de" config" mélant feux et signaux.


Ou d'autre choses.

BR212

Messages: 562
Enregistré le: 30 Juin 2016, 18:36

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar MarcoM62
31 Mar 2021, 17:53

Merci à toi BR 212, oui tu as raison sur l'adressage, pourquoi 17 et pas 1 c'est parce que le premier DR 4018 que j'ai connecté à la centrale s'occupe du deuxième module de mon réseau et qu'il doit y avoir un autre DR4018 qui va piloter les signaux du premier module (pas encore fini). Pour être cohérent avec la numérotation des signaux que j'utiliserai dans Train Controller j'avais pris ce choix. Merci beaucoup pour les exemples des CV ça m'aidera.
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar BR212
31 Mar 2021, 19:41

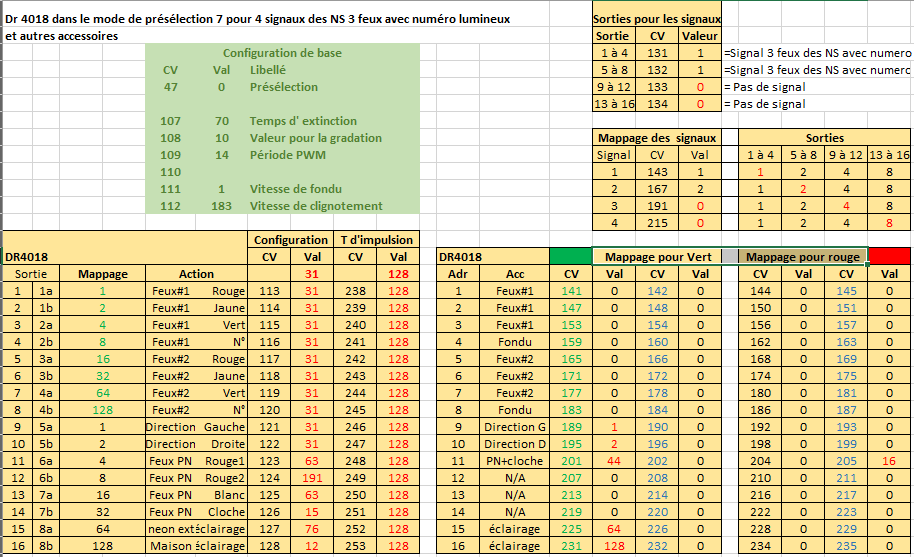

J'en ai plein d'autre.
BR212

Messages: 562
Enregistré le: 30 Juin 2016, 18:36

Re: Pilotage d'aiguillages sur DR 4018 depuis centrale DR 50

Messagepar MarcoM62
09 Avr 2021, 15:08

Bonjour, me revoila dans mes aventures du pilotage de mes signaux 3 feux Disque Rouge/Lybe avec une DR 4018. J'ai d'abord tenté de piloter mes signaux en mode signaux NS (CV 48 à 7) et mon signal ne s'éclairait pas. J'ai testé la tension aux bornes de la DR 4018 et j'ai obtenu une tension négative(-20 V CC) entre la borne 1 et la borne C à côté. J'ai sollicité le support de digikeijs car je m'attendais à une tension positive et pas négative. Aucune réponse du support malgré mes relances (une fois que c'est vendu je me dem..). J'ai tenté une RAZ avec le CV 48 à 8 et toujours le même phénomène (toujours persuadé d'obtenir une tension positive). J'ai pensé que ce DR 4018 était HS et donc j'en ai câblé un deuxième (j'en ai trois en tout: 1 pour les aiguillages et deux pour les feux de signalisation). Pour assurer j'ai mis le CV 47 à 2 c'est à dire un feu rouge et un feu vert. J'ai évidement programme son adresse d'accessoire (le 1) avec l'outil d'affectation des adresses (switch) au préalable dns le logiciel DR 5000. Voila ce que je constate: Toutes les sorties à numéro impair (1,3,5, etc...) sur ce DR 4018 donnent une tension négative de - 20 V CC et toutes les sorties à numéro paires (2,4,6, etc) ont une tension nulle. J'avoue que je ne comprends pas parfaitement la logique. Je peux comprendre que tous les 8 signaux ont leur feu au rouge par défaut et donc qu'une sortie st passante pour allumer le feu rouge de chaque signal. En revanche pourquoi une tension négative entre chaque sortie et le commun ? Par acquis de conscience j'ai testé mon multimètre sur une pile (je pourrais imaginer qu'il y a une erreur de polarité dans ce multimètre qui est neuf et qui n'a mesuré que des valeurs de résistances à ce jour). Il n'en est rien mon multimètre mesure parfaitement la tension positive aux bornes de ma pile. Conclusion le DR 4018 en mode signaux bicolores CV 47 à 2 et à fortiori en mode signaux des cf Néerlandais NS CV 47 à 7 donnent une tension négative quand ils veulent allumer un des signaux. De plus, avec l'outil Switch dans le logiciel, malgré que j'appuie par exemple sur les sorties 1, 3 et 11, je ne mesure JAMAIS aucun changement de tension sur les bornes (par exemple sur la borne 1 et le C si je presse la LED verte 1 dans le logiciel) ou si je presse la LED verte 11 dans le logiciel alors la sortie 11 reste toujours à -20 V et aucune autre borne ne change de tension. Est ce que quelqu'un a déjà eu cette expérience ? Quelqu'un utilise une DRR 4018 pour piloter les LED de se signaux, avec une tension positive pour éclairer un des feux de ses signaux ? Merci! Save me !
MarcoM62

Messages: 15
Enregistré le: 30 Mar 2021, 07:28
