dr5000 digikeijs et dr4088 loconet CS programation

[vin-falc]

Bonjour,

En phase test pour un futur réseaux,
j'ai installé un mini tronçon de voie avec des aiguillages et 4 cantons.
l'aiguillage fonctionne avec un module 4018 sans problème.

c'est la programmation du module dr 4088 qui me préoccupe.
pour faire bref, je comprend rien.
j'ai lu et relu le mode d'emploi, trainé sur ce forum, j'ai même essayé une vidéo en allemand...
à force de tatonnement, les cantons son bien repéré dans le tableau de la dr 5000 et + ou - par l'appli Z21 sur la tablette.
mais la led du module 4088 clignote toujours en attente d'une validation.
mais je ne sais pas comment valider.
il y a un time out qui est arrivé ?
et la case validation reste grise.

voila en quelques mots, ma déconvenue du soir,
si quelqu'un peu m'expliquer ce qu'il faut faire ou ne pas faire, merci d'avance.

vincent F

[Jacques26]

Bonjour,
Je ne suis pas certain de bien comprendre la question mais s'il s'agit bien de la validation de l'adresse du module, c'est très simple.

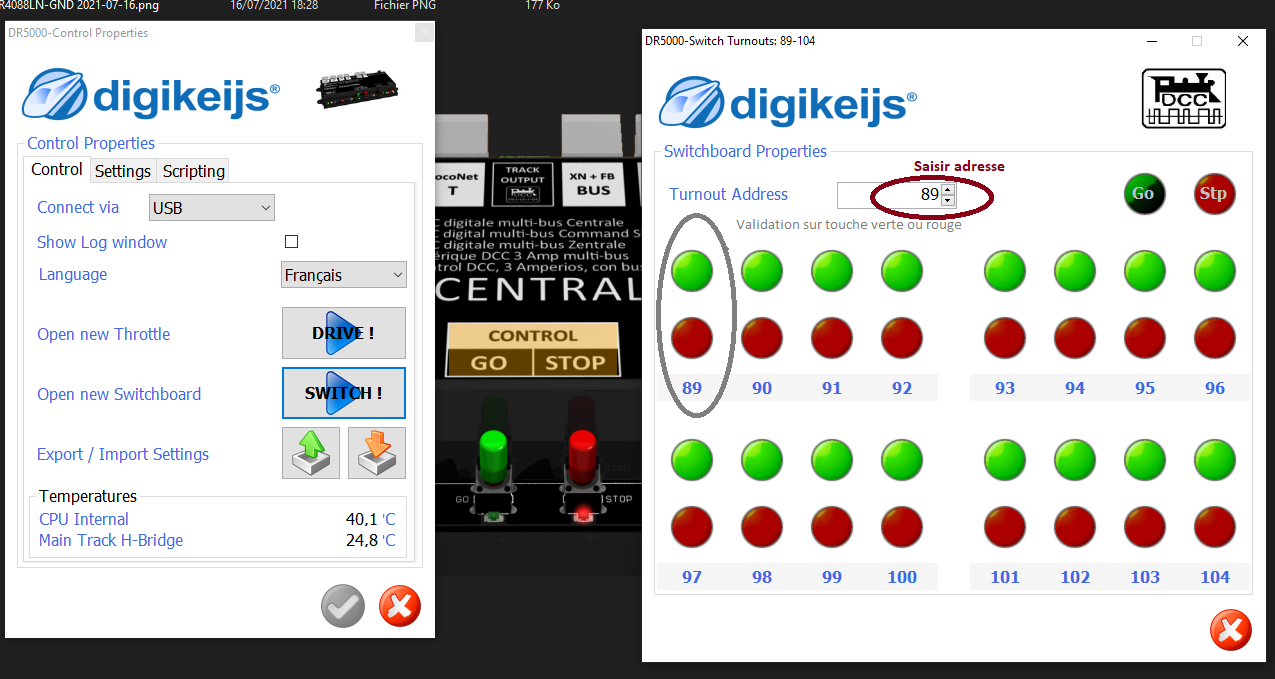

Supposons que le module ait l'adresse 89, après avoir appuyé sur le poussoir rouge de programmation du module, la led clignote. Dans le Switch de la DR5K, champ "Turn Out Address" saisir la valeur 89 puis valider à l'aide du bouton rouge ou vert de l'adresse 89. La led s'éteint et le module est programmé.
Voir copie écran ci-jointe.
Jacques

[vin-falc]

Bonjour,

Merci pour votre réponse,
Je vais essayer ce soir ,
Petites questions, le poussoir rouge de programmation, c’est le bouton qui est sur le module 4088 ?
le module 4088 doit avoir une adresse ou c’est les adresses des cantons de1 a 16 par module ?

Je suis vraiment perdu sur ce sujet !

Encore merci pour votre aide

VF

[Nonodudu76]

Bonjour,
Je pense qu'il y a confusion dans vos échanges.
Sauf erreur de ma part, Vincent demande de l'aide dans la programmation d'un module de rétrosignalisation 4088 en loconet, et Jacques parle de programmation d'un décodeur d'accessoires 4018.

[Jeanmi67]


Bonjour,

Je pense que Jacques a raison puisque c'est exactement ce qui est indiqué dans la doc. Donc DR4088 et DR4018 se programment de la même façon pour ce qui est de l'adresse de base. Puis, pour le DR4088, il faut ensuite indiquer le nombre de capteurs.

Petites questions, le poussoir rouge de programmation, c’est le bouton qui est sur le module 4088 ?

Le bouton de programmation du DR4088 est le petit poussoir noir à gauche de la première prise LocoNet.

le module 4088 doit avoir une adresse ou c’est les adresses des cantons de1 a 16 par module

La doc indique qu'il faut indiquer l'adresse du départ (donc du premier capteur) et ensuite le nombre de capteurs. Les adresses des autres capteur seront donc attribuées automatiquement.

Jean-Michel

[vin-falc]

Bonjour,

En effet c’est ce qui est noté dans la doc de configurer une aiguille,
Mais j’ai cru à une erreur de traduction,
Donc, j’y retourne ce soir.

Merci et à bientôt

Vincent

[Nonodudu76]

En effet c’est ce qui est noté dans la doc de configurer une aiguille, Mais j’ai cru à une erreur de traduction

Sauf erreur de ma part,

C'est donc une erreur de ma part. J'ai fait la même confusion que Vincent.
Désolé

[jc59]

Bonjour,

La première adresse du DR4018 se configure, après appui sur la touche Prog du module, par une commande d'accessoires (fenêtre Switch de l'appli de la DR5000) . On configure ensuite les CV en mode POM (adresse 9999) ou sur la voie de programmation en ayant placé une résistance de charge sur la sortie 1 (je préfère le mode POM plus pratique, disponible à tout moment sans modifier le câblage)

Pour le DR4088, après appui sur la touche Prog du module, par la même commande d'accessoires, on entre la première adresse puis, la diode clignote plus vite et on entre le nombre de sorties (toujours par la même commande d'accessoires).
Pour ce DR4088, les CV ne peuvent être ni lues ni écrites.

Jean-Claude

[vin-falc]

bonsoir,

merci pour toutes vos réponses,
mais j'arrive pas à comprendre ce qu'il faut faire pour programmer le module 4088ln CS
j'ai essayé avec la config pour les aiguillages, bon, maintenant il y a une led rouge sur le module 4088 ?

bon on reprend depuis le début
1- dr 5000 + dr4088ln CS
2- le montage elec doit être correct car cela fonctionne et le feedback monitor détecte les cantons occupés.
3- je lance sur le pc l'application dr5000
4- j'ouvre le menu loconet T
5- la 3 onglets a) LNCV programming b) feedback monitor c) setting
6- dans l'onglet LNCV, dans la fenetre product number le menu déroulant propose 5013, 5033, 5039, 5088 , donc pas de 4088 ?
7- dans la fenêtre module adress 1" pourquoi pas"

8- c'est ici que l'histoire ce bloque...j'ai certainement loupé un truc...

si quelqu'un peu m'expliquer pas à pas la manip à suivre, j'en serai extrêmement reconnaissant.

au passage je remercie sincèrement les personnes qui ont répondu à ma question sur les aiguillages dans la z21
à la fin de la discussion , je n'avais pas de réponse, mais plus tard en relisant les messages, la réponse était là.
et maintenant cela fonctionne une double bretelle sur l'appli z21 sur tablette.

d'avance merci

vincent

[Jeanmi67]


Bonsoir,

6- dans l'onglet LNCV, dans la fenetre product number le menu déroulant propose 5013, 5033, 5039, 5088 , donc pas de 4088 ?

Je pense qu'à un moment il faut quand même ouvrir et lire un peu le manuel.

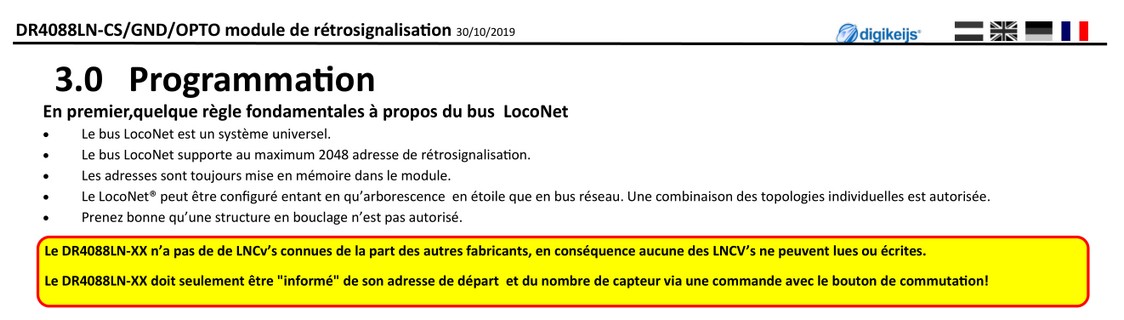

Par exemple, page 6, figure cette avertissement bien surligné :

Jean-Michel
