Question mise en place DR4088

[Manu-N]

Bonjour,
cela fait longtemps... J'avance tout doucement.
Vous pouvez aller voir les vidéos de recherche...(signature)

J'ai monté des voies (pas encore collées, en attente de test de roulage), et je les ai câblées.
Je veux que sur chaque secteur de voie : détection d'occupation (peu importe la longueur de voie).
J'ai mis en place des DR 4088.
Le premier est en R-BUS, pour être connecté à la Z21, les 3 suivant, en S88 (RJ45 - Ethernet).

C'est la patrie droite de mon réseaux, en partie cachée, ce qui me permet de faire plein de test...

Les branchements sembles OK :
- mesure du voltage sur les voies : 16 V
- programmation et contrôle des DR4088 via Z21 maintenance : les occupations de cantons sont bien détectés.
Quand on pose un doigt sur les deux rails : il passe au rouge...

Je précise ma configuration : Z21 blanche, avec routeur - Booster Rocco - Z21 maintenance - Z21 sur mobile...
Pas encore de logiciel pour la gestion du réseaux.

Le soucis :
- quand je pose une loco sur un des cantons : rien ne se passe. (allumage des feux, marche ou pas)
- la tension à ce moment là, sur le canton, est de 4 V ?
- la loco fonctionne sur les 2 "boucles de retournement" - DR 5013- qui sont reliées au DR4088.

Je ne sais quoi penser !!!
Et je bute ///

Si vous avez un éclairage nouveaux, Merciiiii

[RCM]

Bonjour, quelques éléments de réponse sur le forum TC
A+

[PhilHO95]

C'est un problème de câblage.
Revoir les notices de vos appareils...

[Jacques26]

Bonjour,

Quand on pose un doigt sur les deux rails : il passe au rouge...
Le soucis :
- quand je pose une loco sur un des cantons : rien ne se passe. (allumage des feux, marche ou pas)

je ne comprends pas.
Si avec un doigt la rétro fonctionne il n'y a pas de raison que ça ne marche pas avec une loco.
Il faudrait préciser les problèmes avec un schéma ou des photos
Salutations

[PaulXpress]

Bonjour Manu,

Vu ce que tu décris, je penserai à un problème dans ton câblage, une inductance beaucoup trop forte qui fait chuter la tension avec la charge, bien qu'une chute de 12 V me semble beaucoup.
Comment à tu fais ton câblage entre la Z21 et les DR4088 ?
Quel est la longueur des fils, le type de fils et de quelle section ?
Le fait que cela fonctionne sur les DR5013 peut éventuellement s'expliquer par le fait que l'alimentation de la voie ne passe pas par les DR4088.
Des photos pourraient aider au diagnostic.

[jc59]

Bonjour,

Le problème semble s'élucider dans notre discussion sur le forum d'à côté
Des DR4088 Opto se seraient glissés parmi les CS.

Jean-Claude

[Manu-N]

Bonjour,

oui, c'est cela. Des Opto
Désolé, je ne suis pas revenu répondre au sujet

Je me demande d'ailleurs si on peut transformer des optos en CS ???

Merci et à bientôt

[PhilHO95]

Bonjour,

oui, c'est cela. Des Opto
Désolé, je ne suis pas revenu répondre au sujet

Je me demande d'ailleurs si on peut transformer des optos en CS ???

Merci et à bientôt

Non, on ne peut pas transformer un "opto" en "CS", mais on peut ajouter un détecteur d'occupation, type LTD GMB-8 pour faire un ensemble équivalent "OPTO + GMB8" au "CS".
https://www.ldt-infocenter.com/dokuwiki ... nter#gbm-8

Mais si c'est une erreur du vendeur, il vaut mieux demander un échange.

[PaulXpress]

Bonjour,

oui, c'est cela. Des Opto
Désolé, je ne suis pas revenu répondre au sujet

Je me demande d'ailleurs si on peut transformer des optos en CS ???

Merci et à bientôt

Si tu n'as pas d'autres choix, il y a surement moyen de les transformer en s'inspirant du montage de Stéphane RAVAUT.

[jc59]

Bonjour,

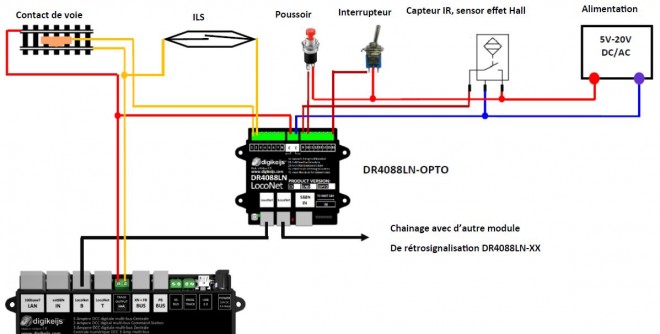

Il serait intéressant de disposer d'un DR4088 Opto, pour auscultation et essais
Il est possible qu'il suffise de rajouter les diodes aux bornes desquelles on récupère la chute de tension en version CS et d'injecter celle-ci aux optocoupleurs du modèle Opto.
Problème éventuel : diminuer la résistance série en entrée puisque le modèle Opto accepte des tensions AC ou DC entre 5 et 20 V (alim externe ou signal DCC lui même) alors qu'en CS il doit se contenter de 1,4 V.

Dans la version CS dont je dispose, les optocoupleurs sont des TLP290-4

Jean-Claude
