Conseils boucle en digital

[jojo86]

Salut, j'ai besoin d'un conseil pour câbler ma boucle en digital.
J'ai imaginé 2 solutions, la première qui me semble un peut pénible, consiste à isoler la partie central de la boucle voir photo ci-dessous. Le problème c'est que mes convois devront être assez court...


Autre solution, je relis toutes les voies au module de retournement sur le premier module. Voir photo ci-dessous :


Qu'en pensez-vous?
L'autre boucle me posera moins de problèmes.

Merci !

[XTof_vl]

non, Jojo, t'es pas tout seul.

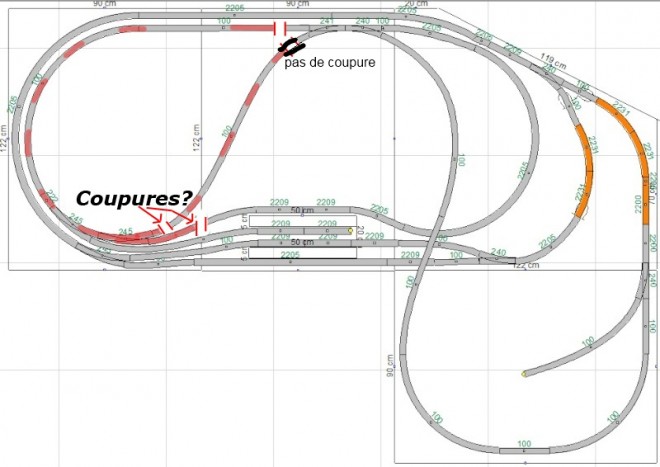

Bon, je dirais de ne pas couper au dessus et de faire comme indiqué sur le schéma joint.

A vérifier...

[jojo86]

... Merci, je ne voyais pas ça comme ça !
Mais je débute en digital...

Et comme ci-dessous, ça me semble plus logique...


Non???

[XTof_vl]

Pas tout à fait, car si tu as un train qui est dans la transversale, à l'arrêt, l'autre peut entrer dans la boucle par l'un ou l'autre côté, et ce n'est pas bon.

En fait une boucle, c'est un train complet, mais aussi un train seulement!

[jojo86]

Bonsoir et merci,
Donc en suivant ton plan, je branche mon module de retournement sur la portion dans le virage de gauche?
Et je pourrais donc laisser stationner un train sur la voie qui coupe en diagonale, là ou tu as mis du noir?

Merci!
Pour l'autre boucle tu peux me dessiner un petit truc sur mon plan? Qu'est-ce qui serait le moins compliqué?

Merci!

[XTof_vl]

Voilà un schéma.

Petit commentaire: Tes voies en droite sont en surnombre, bizarrement espacées, et ta première boucle est en plein milieu du réseau, j'aime pas trop, cela fait surchargé. Un peu allégé sera plus joli à l'usage.

Tu devrais aussi prévoir un peu plus de voies de garage.

[jojo86]

Trop tard pour les modifs, les voies sont posées...

Merci de ton aide!

[Papou89]

Pour rajouter une "éclisse isolante" sur une voie posée, c'est pas compliqué : un petit coup de disque à tronçonner sur le(s) rail(s), tu inséres un ch'tit bout de plasticard, collé à la cyano, entre les bouts de rail (s), tu rattrapes le profil du rail avec une petite lime, surtout à l'intérieur et au dessus.
Pour que ça ne bouge pas avec les vibrations, tu colles encore un ch'tit bout de plasticard latéralement sur le côté extérieur du (des) rail(s). Tu peins tout ça couleur rouille, et basta, c'est isolé...

[jojo86]

Ah mais c'est pas ça le probleme!
Je voulais dir que je ne pouvais pas modifier la boucle du centre car les voies etaient posées.

Mes boucles sont au point!
Ça marche super bien et dans les deux sens! Vive le digital!!!
