Digitalisation Trix S3/6, BR 18.4

[blackleroc]

Il est temps de lui donner un peu de son...

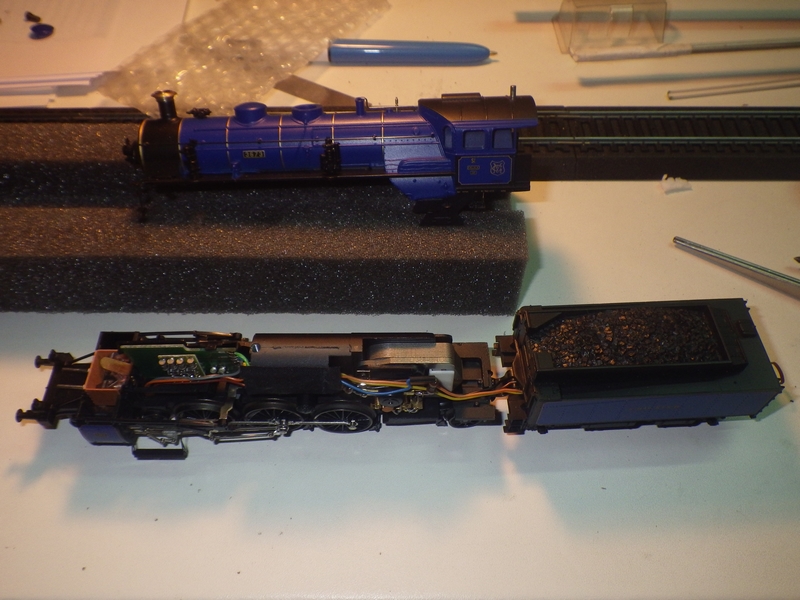

je l'ouvre

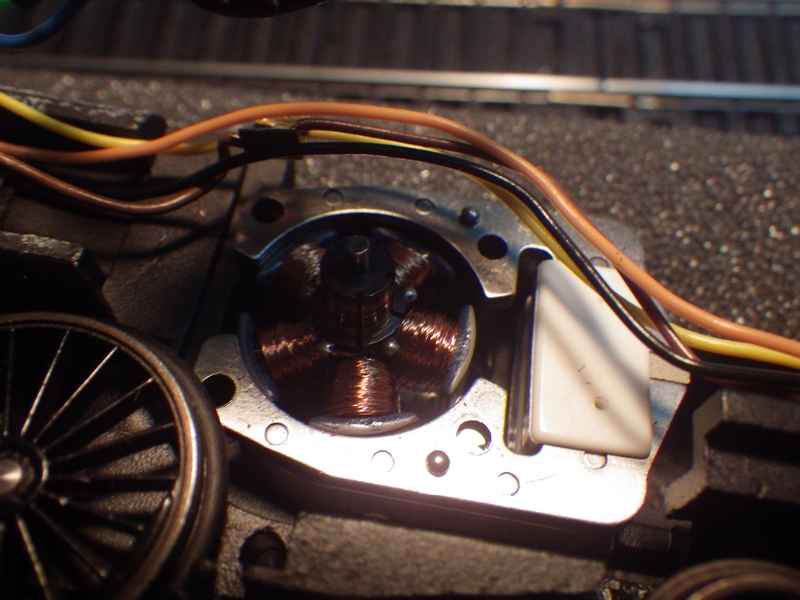

le moteur

pas encore eu de machine avec ce type de moteur, d'après les recherches sur le net il s'agirait d'un moteur 5 pôles identique au Marklin.

Sinon, les résistances et self doivent être supprimées ou laissées pour le montage d'un Loksound V4 ? J'ai pu lire que les résistances on peut ( il faut) les retirer et une self ou deux mais qu'il y en a une à laisser mais voudrais être sur.

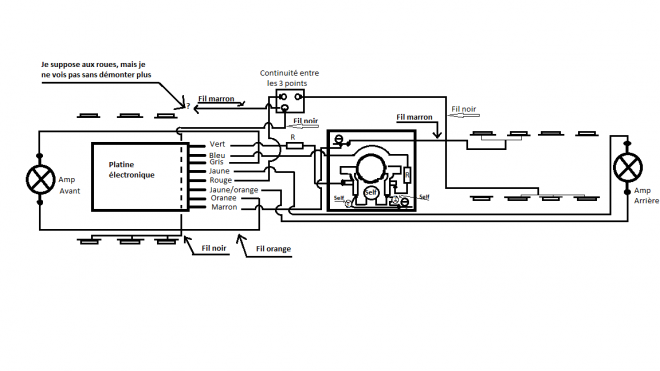

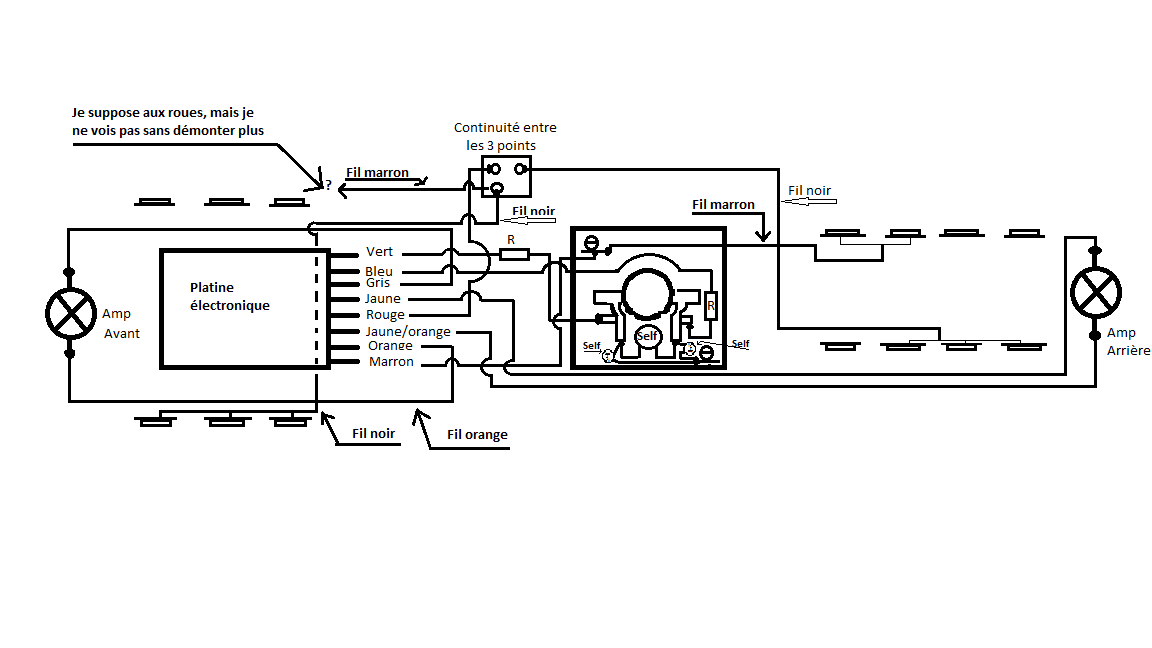

Schéma électrique

Le côté droit et le côté gauche finissent par être en continuité ??????

Merci de vos réponses

Robert

[BURLINGTON]

Les composants que tu notes self, sont des condensateurs. Les selfs sont les deux composants bobinés avec du fils émaillés rouges.
Tu peux les laisser.
Apparemment il y a une prise pour un décodeur.

[blackleroc]

Merci

donc je modifie pour les condensateurs, quels sont les composant bobinés dont tu parles ?

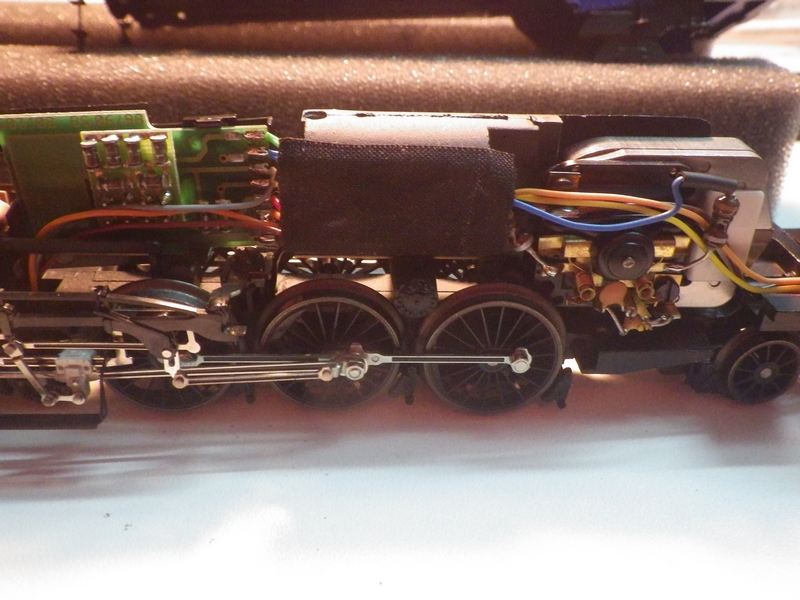

Oui il y a une prise décodeur,mais cette platine électronique prend trop de place

J'aurais dû dire de suite, l'idée est d'un éclairage Led, un fumigène, et il me faut de la place pour le HP.

L'idéal même est de virer tout et recâbler en partant du décodeur reste à savoir si je peux avec ce type de moteur.

Robert

[sncb_nmbs]

Merci
(...)
J'aurais dû dire de suite, l'idée est d'un éclairage Led, un fumigène, et il me faut de la place pour le HP.

L'idéal même est de virer tout et recâbler en partant du décodeur reste à savoir si je peux avec ce type de moteur.

Robert

Pour le HP, y'a pas de place dans le tender


Si j'ai dit une connerie, ne tapez pas trop fort. Merci.

[BURLINGTON]

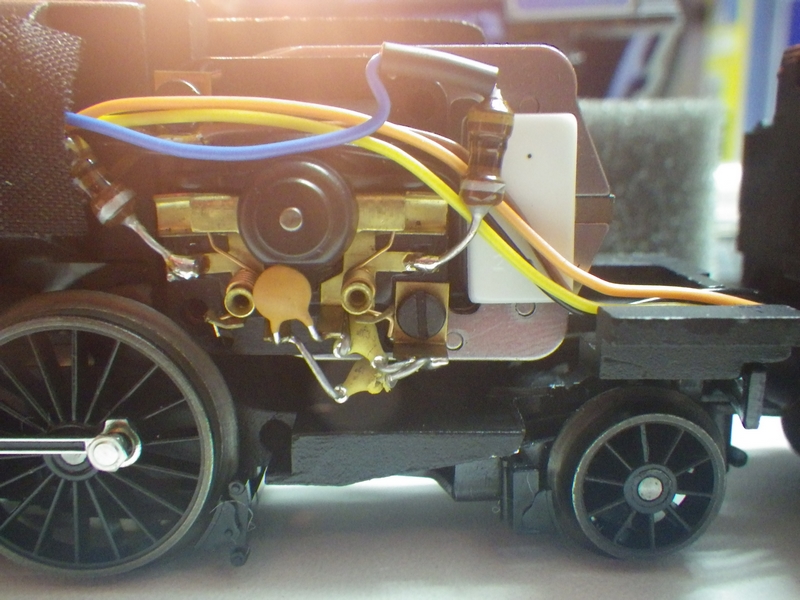

Il me semble que les éléments entourés de rouge soit des selfs bobinées (fil de cuivre émaillé).

[blackleroc]

Il faut que je regarde pour ces bobinages, ça ressemble à des ressorts qui tiennent les charbons.

Il y a la place dans le tender, mais le son ne rend pas pareil et difficile de percer pour faire sortir le son au plancher du tender bien fourni en dessous par les prises de courant, alors que sous cette platine électronique c'est vide et ouvert.


Robert

[BURLINGTON]

Tu as peut être raison. La photo n'est pas claire sur le sujet.

[blackleroc]

j'en referais une plus net si tu veux

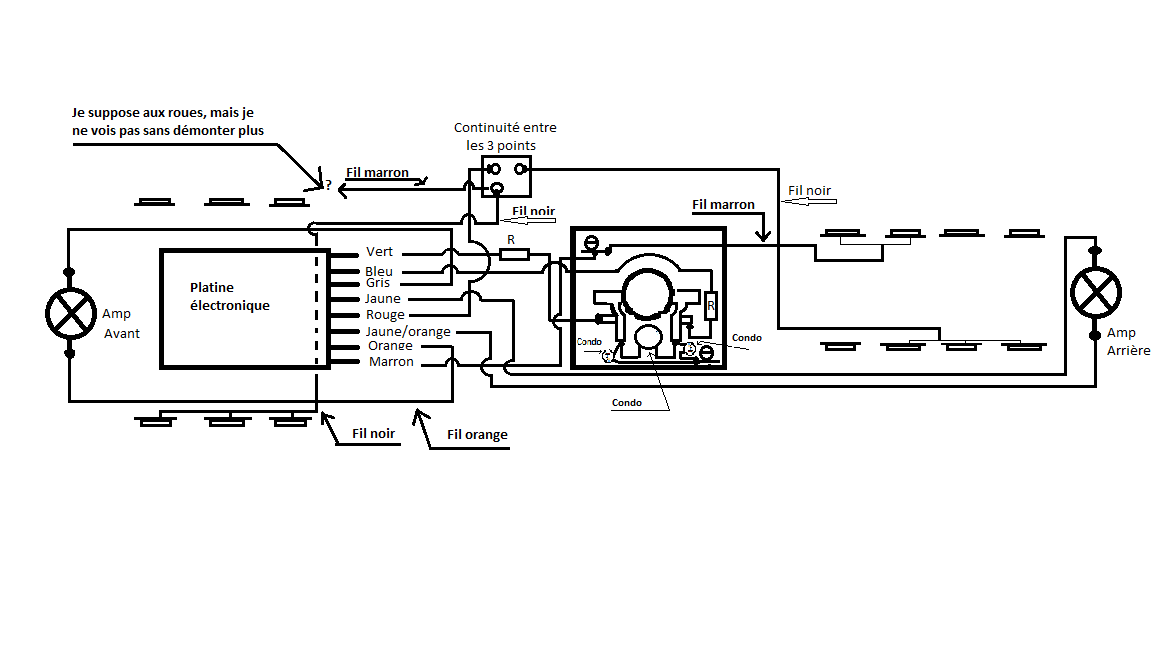

schéma modifié

Robert
