[modane 02-3]

Bonsoir, je voudrais brancher une potence à deux feux avec un aiguillage, je suis en digital, comment je peux faire ? Sachant que le moteur aiguillage et le contacteur est du peco.
Merci à tous et bonne soirée

[jc59]

Bonjour,

Pour pouvoir te répondre, peux tu nous préciser les modèles du module de commande et du moteur d'aiguillage ?
Comment sont-ils alimentés (transfo, alim continue externe, ...) ?
Une photo peut éventuellement aider.

Ceux-ci disposent souvent d'un ou deux inverseurs auxiliaires. Ce qui permet de polariser le coeur d'un aiguillage electrofrog, allumer les leds d'un TCO ou d'un signal comme tu le souhaites.


Jean-Claude

[modane 02-3]

C’est un moteur aiguillage peco PL10WE et un contacteur peco PL 13 et je voudrais câbler un signal 2 feux jouef, sachant que je suis en digital, ma commande de l’aiguillage est un poussoir. Merci de vos réponses

[jc59]

Tu as donc l'inverseur PL13 disponible ?
Je ne suis pas devant mon PC, mais je te ferai un schéma dans la journée

[modane 02-3]

Ok merci

[jc59]

Encore une question (ou deux ) pour te répondre plus précisément :

As tu une référence ou des indications pour ce signal Jouef ?
Est-ce un ancien modèle à ampoules à incandescence (de quelle tension ?) ou à leds ? Dans ce dernier cas, sont elles montées en anodes ou en cathodes communes ?

[modane 02-3]

Je sais que c’est une potence jouef assez ancienne, ça doit être des ampoules à incandescence

[jc59]

Bonsoir,

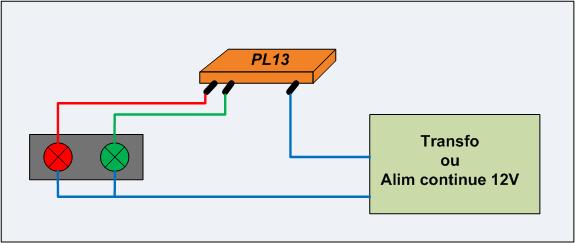

Si ton signal 2 feux est équipé d'anciennes ampoules à incandescence, tu peux donc l'alimenter par une tension alternative ou continue. Ce sont certainement des modèles 12 V qui l'équipent.

Selon le feu que tu souhaites en fonction de la position de l'aiguillage, tu permutes les fils rouge et vert.


Si ce signal était équipé de leds, il faudrait prévoir des résistances de limitation du courant et respecter les polarités de l'alimentation à courant continu selon qu'il s'agit d'un modèle à cathodes ou anodes communes.

Jean-Claude

[modane 02-3]

Bonsoir, merci pour ton shema, j’ai bien compris le principe.
Encore merci et bonne soirée
