probleme commande par ILS

[tarmot17]

bonjour a tous
j essai de faire fonctionner un relais bistable en le commandant par ILS , et ca marche pas a tout les coups
c est a dire , la bobine du relai recoit bien l info de commande de l ILS mais elle ne s enclenche pas a tout les coup
si quelqu un aurait une idee ce serait cool car la je seche dessus depuis 3 jours

[Trutru]

Bonjour Tarmot 17
A tout hasard soit la commande est trop rapide
soit le bistable est "défectueux"
Bonne recherche

[tarmot17]

merci de ton avis trutru
j ai resolu ou deplace le probleme
en mettant 2 diodes 1N4007 sur le circuit de commande

[rinchac]

Cela m'intéresse ...
Dans quel sens positionner ces 2 diodes ?
Peux-tu faire un petit schéma de montage ?

Merci.
A+

[tarmot17]

slt rinchac

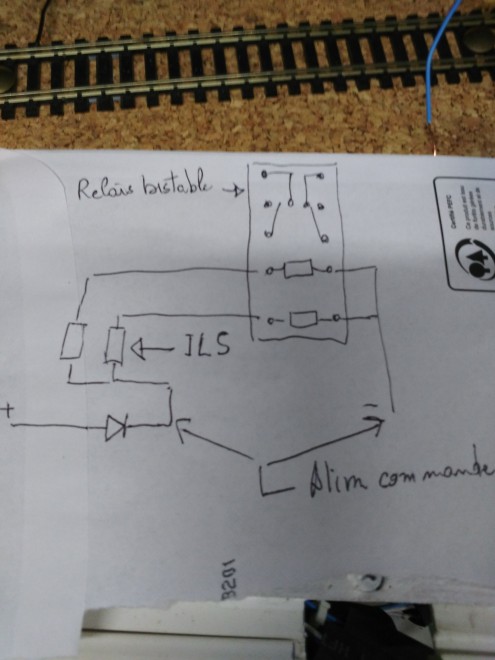

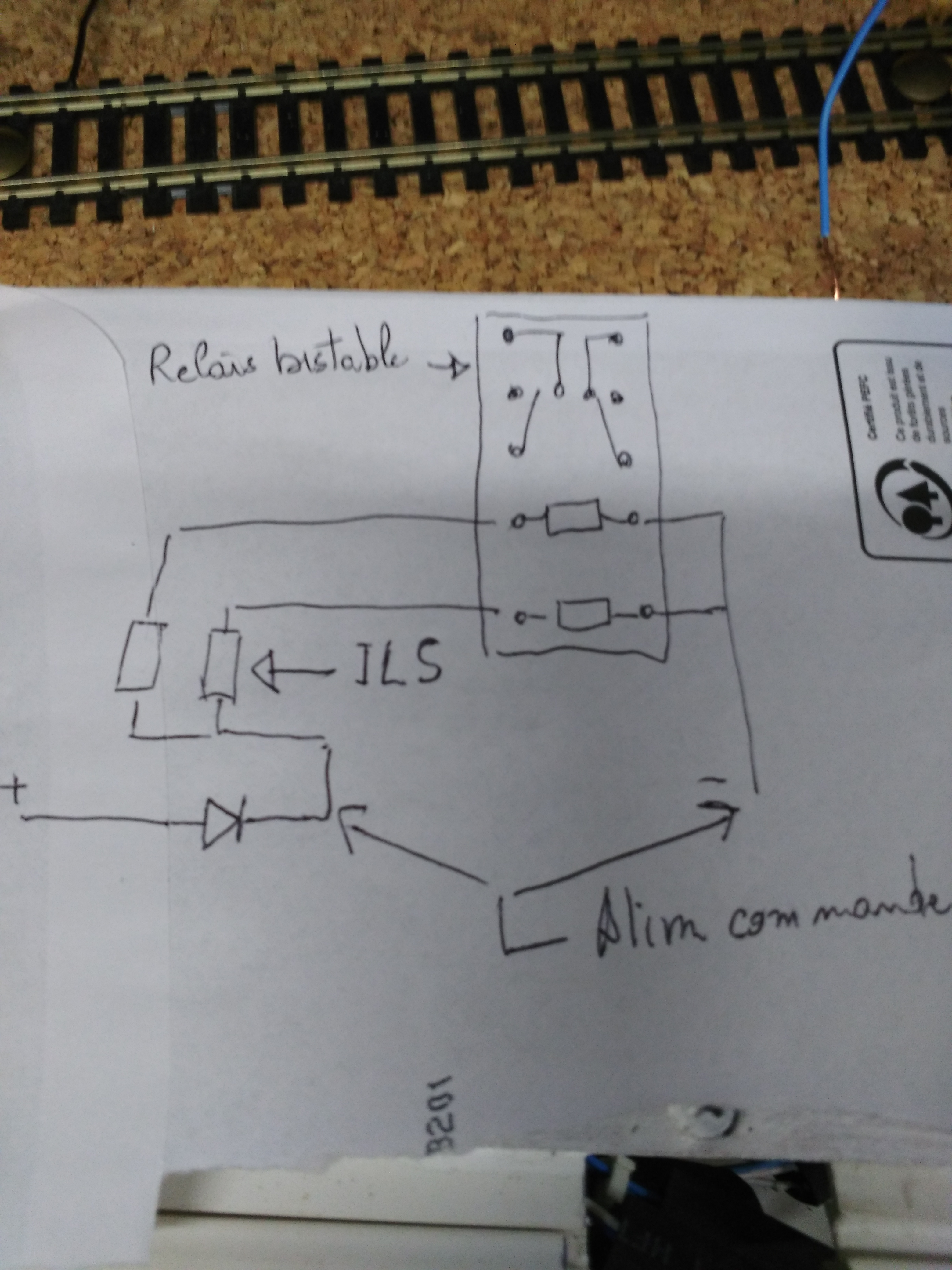

voila le cablage que j ai fait

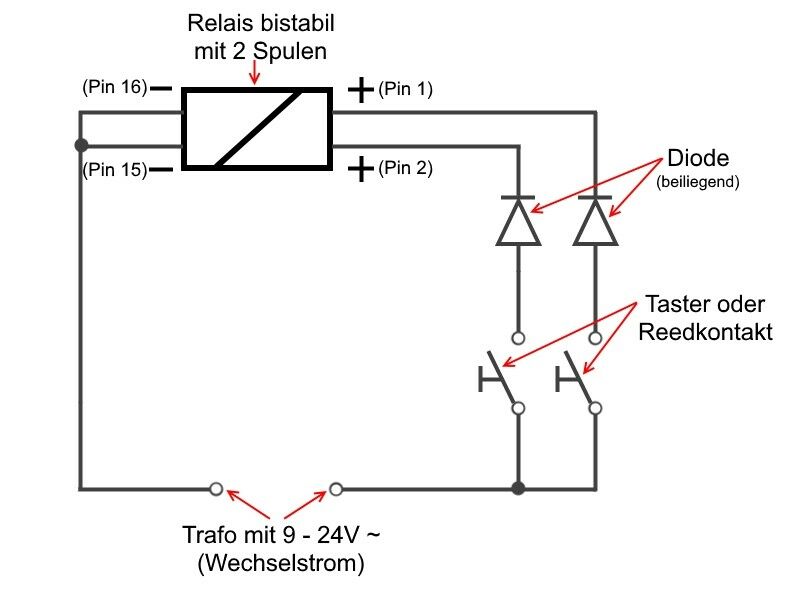

un cablage que j ai trouve sur le net

bon branchement

[rinchac]

Merci beaucoup Tarmot.
J'espère que ton essai a été concluant.
Je vais l'essayer dans les prochains jours.
Bonne journée.
A+

[tarmot17]

bjr
pour moi ca marche sans souci pour l instant
j espere qu il en serat de meme pour toi
tu fais quoi comme montage ?

[rinchac]

Bonjour,
J'utilise des ILS 6435 de chez Fleischmann, mais parfois cela rate au passage d'une loco.

On essayera et on verra.
Merci.
A+

[tarmot17]

ok
t as rien a perdre a essayer

[Trutru]

Bonsoir à tous
Effectivement un truc auquel je n'avais pas pensé : l'alimentation d'un bistable doit être en courant continu et non alternatif d’où un meilleure fonctionnement avec la ou les diodes de redressement dans le cas de l'alim alternative.
A+
