Potence signalisation

[Hotel delifox]

Bonjour
Pour en revenir aux leds faut il que je soudes sur chaques languettes + une resistance ou une seul sur le fil - des leds ?
Le diamètres des leds c est bien 3 mm?

Bonne soiree

[79 Didier]

Combien faut il que je mettes de résistances une suffirait ?

La résistance peut être commune ou individuelle, c'est selon ton schéma de commande ou ton envie.

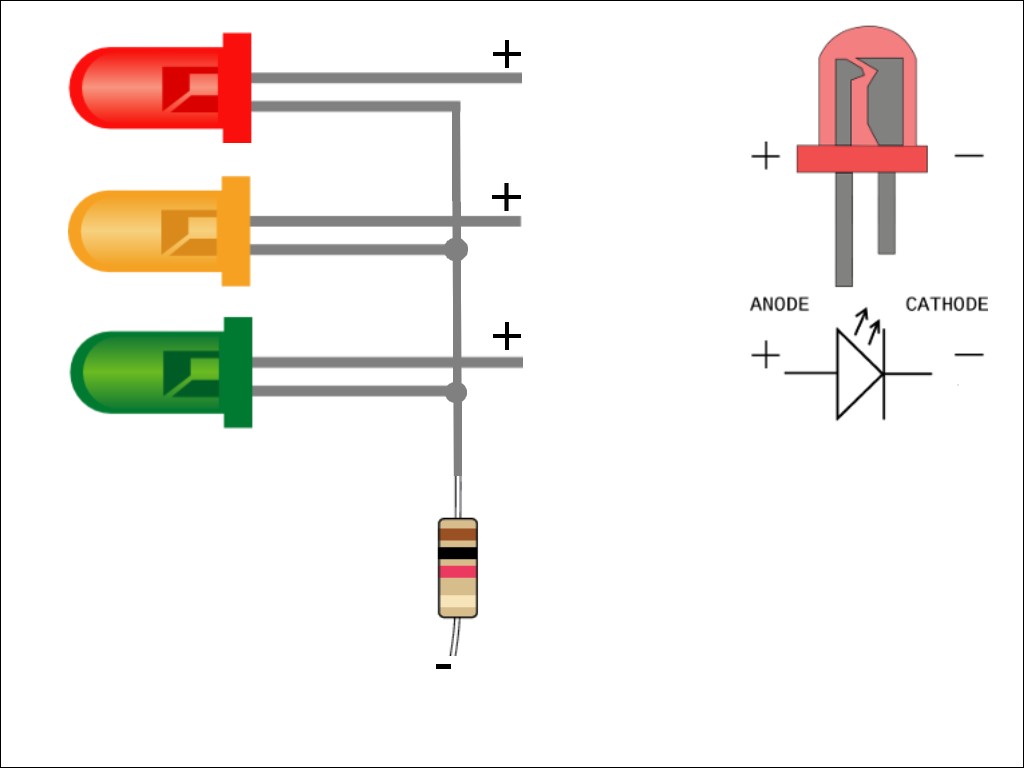

Le schéma ci-dessus est bon.

Je vais commencer par mettre seulement des leds rouges et vertes

Quitte à bidouiller, pourquoi ne pas en profiter pour inclure une led orange ...

Le diamètres des leds c est bien 3 mm ?

Oui

[Papou89]

Si tu alimentes tes leds sur la sortie accessoires du transfo montré plus haut (c'est du 16v alternatif), il te faudra rajouter une diode en série avec la résistance, dans le même sens que les leds.
Les leds préfèrent le courant continu !..

[Hotel delifox]

Merci de vos réponses

Combien faut il que je mettes de résistances une suffirait ?

La résistance peut être commune ou individuelle, c'est selon ton schéma de commande ou ton envie.
Le schéma ci-dessus est bon.

Je vais commencer par mettre seulement des leds rouges et vertes

Quitte à bidouiller, pourquoi ne pas en profiter pour inclure une led orange ...

J y est pensé a la Led orange sauf que comment je l allume ?
Avec un interrupteur spécial ?

Quelle genre de diode faut il que j utilise?
Juste pour être sur il faut que je mette la diode apres la résistance ?

Ce genre de leds ferait il l affaire?
http://www.ebay.fr/itm/252396336488?_tr ... EBIDX%3AIT
http://www.ebay.fr/itm/252396337500?_tr ... EBIDX%3AIT

[79 Didier]

Pour les leds, tu peux trouver moins cher, par exemple : 1,04 € pour 75 leds Ø 3

-> Avec ça, t'as de quoi bricoler quelques années ...

Pareil pour les diodes : 25 diodes 1N4001

[Hotel delifox]

Merci mille fois pour vos réponses!!!!
Je regarde pour les leds et les diodes
Merci encore

[Hotel delifox]

Pour les résistances il en faut a combien d' ohms?

[79 Didier]

Tout dépend de la tension d'alimentation.

Pour faire tes calculs, utilise la formule U = R x I ou, suivant l'inconnue : R = U/I

La valeur d'intensité d'une led est donnée dans ses caractéristiques. Par défaut, on compte 20mA en maxi.

Pour U = 12v, R = 12/0,02 = 600 ohms. Ensuite, il te faut choisir la valeur de résistance la plus proche.
Ici, ce sera 680 ohms.

[79 Didier]

La valeur d'intensité d'une led est donnée dans ses caractéristiques. Par défaut, on compte 20mA en maxi.

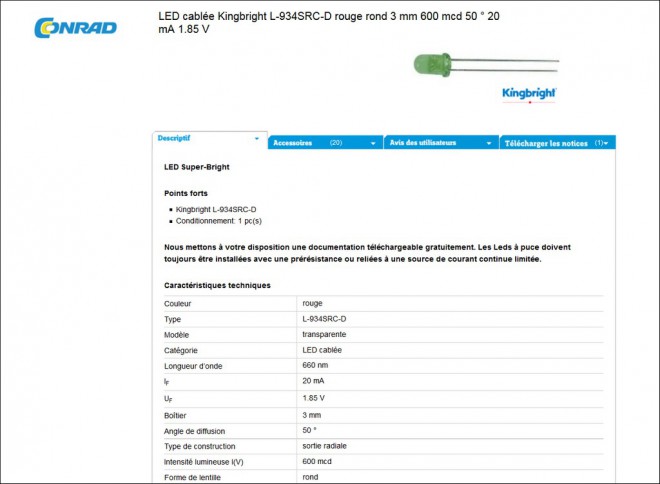

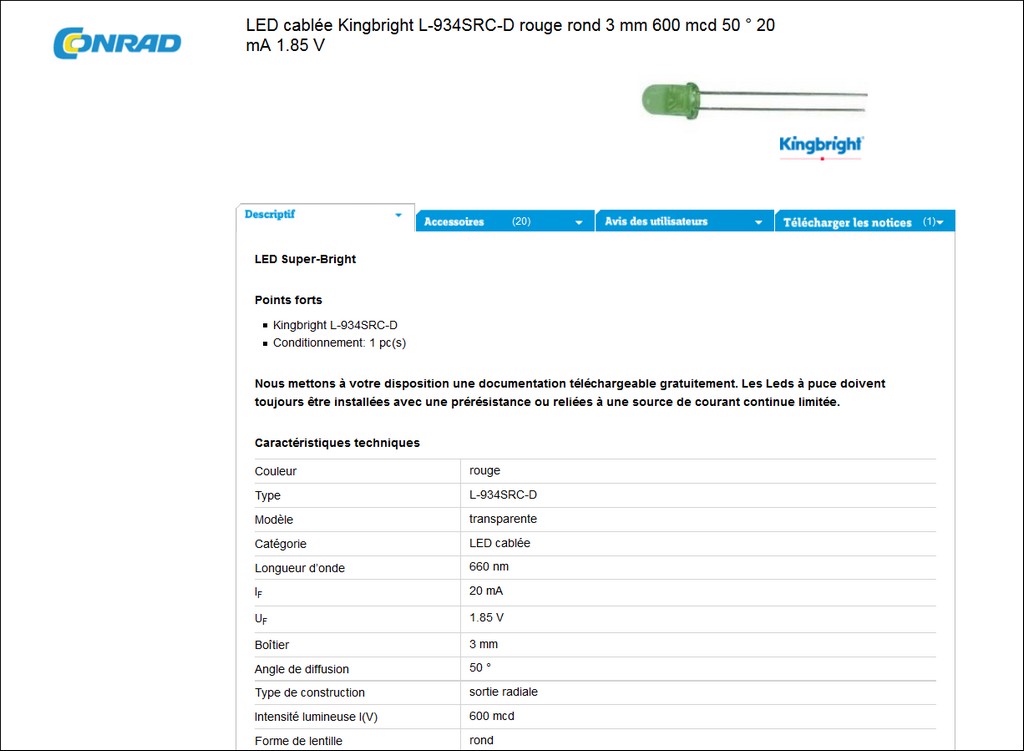

Voici un exemple, piqué chez Conrad :

On y trouve les caractéristiques de cette diode : tension U = 1,85 v et intensité I = 20 mA

[79 Didier]

Après, tu peux corser le jeu et avoir la possibilité de régler l'intensité lumineuse de ta led

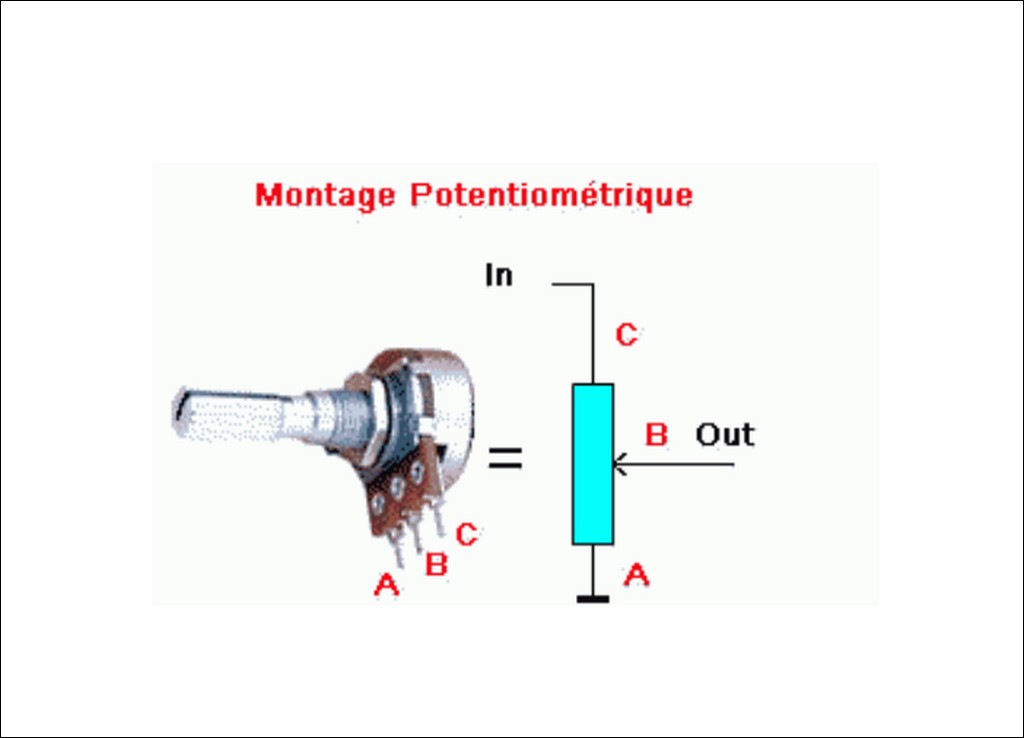

Pour cela, tu peux utiliser un potentiomètre qui te permet de régler l'intensité, donc la luminosité :

Il faut l'insérer dans le circuit en conservant la résistance, car lorsque le potar est à 0, l'intensité serait au maxi et va griller ta led

Sous 13v, j'utilise des potars de 1000 ohms associés à une résistance de 470 ohms.
