Recherche notice Uhlenbrock 63330 en français

[Nonodudu76]

Bonjour,
Merci pour ces infos. mais j'ai déjà investi dans le matériel.
Je mets cependant cela de coté pour éventuellement changer mes IR à terme ou cas où...

[Domix]

Par simple curiosité tes barrière IR sont de quel type?

[Nonodudu76]

Ce sont ceux-ci.
tu trouveras mes tests ICI.

[Domix]

J''utilise également ce type de capteur que je modifie pour réaliser des barrières IR.
Pour limiter les éventuelles interactions avec la lumière du jour je rajoute un bout de gaine thermo sur le phototransistor ("led blanche").

[Nonodudu76]

J''utilise également ce type de capteur que je modifie pour réaliser des barrières IR.
Pour limiter les éventuelles interactions avec la lumière du jour je rajoute un bout de gaine thermo sur le phototransistor ("led blanche").

Bonjour,
J'en ai un que j'ai intégré sous la voie comme dans mes tests qui me pose problème. Il est noyé dans la planche et ne dépasse pas. Il n'est donc pas influancé par la lumière environnante et prend la lumière par le haut.
Je n'ai pas de luxmètre pour vérifier et éventuellement calibrer, mais si je diminue trop la sensibilité il ne déclenche plus.

[Nonodudu76]

Bonjour,
Je suis en train de tester les effets Hall avec le TLE4905 et un condo raccordé à un module 63330 d'Uhlenbrock comme dans le schéma de Jean-Paul du 27 nov dernier.
Je rencontre le problème suivant :
La bande magnétique que j'ai achetée pour coller sous les locos à une puissance d'attraction beaucoup trop faible.
Il s'agit de ce modèle.
Lorsque je teste avec un aimant classique, cela fonctionne parfaitement.
Avec le ruban directement posé sur le capteur, il ne déclenche pas.
Il est peut-être possible de modifier la sensibilité du module 63330, mais je n'ai pas trouvé comment.
Sur la boite, il est marqué force d'adhérence 40g/cm2. Je ne sais pas avec certitude si ça correspond à la force d'adhérence de l'adhésif qui colle le ruban, ou c'est c'est la force d'attration de l'aimant.
Quel type de ruban ayant une force d'attraction beaucoup plus forte utilisez-vous ?
Quelques liens seraient les bienvenus.
Merci d'avance

[efel]

Bonsoir,
Tu peux essayer les neodynes
https://www.magnetiques.fr/magnetique,bande-magnetique-brute.html
A coller avec du double face par exemple.

[Vaporiste]

Bonjour,
Je suis en train de tester les effets Hall avec le TLE4905 et un condo raccordé à un module 63330 d'Uhlenbrock comme dans le schéma de Jean-Paul du 27 nov dernier.
Je rencontre le problème suivant :
La bande magnétique que j'ai achetée pour coller sous les locos à une puissance d'attraction beaucoup trop faible.
Il s'agit de ce modèle.
Lorsque je teste avec un aimant classique, cela fonctionne parfaitement.
Avec le ruban directement posé sur le capteur, il ne déclenche pas.
Il est peut-être possible de modifier la sensibilité du module 63330, mais je n'ai pas trouvé comment.
Sur la boite, il est marqué force d'adhérence 40g/cm2. Je ne sais pas avec certitude si ça correspond à la force d'adhérence de l'adhésif qui colle le ruban, ou c'est c'est la force d'attration de l'aimant.
Quel type de ruban ayant une force d'attraction beaucoup plus forte utilisez-vous ?
Quelques liens seraient les bienvenus.
Merci d'avance

C'est la force qu'il faut pour décoller l'aimant collé sur une surface métallique, rien à voir avec l'autocollant.
40g c'est très très faible surtout avec la vitesse.


______
Claude

[PaulXpress]

Bonjour Nono,

Avec le ruban directement posé sur le capteur, il ne déclenche pas.

S'il ne déclenche pas, il est vraisemblable que la polarité de l'aimant n'est pas la bonne, as-tu essayé du coté de l'adhésif ?

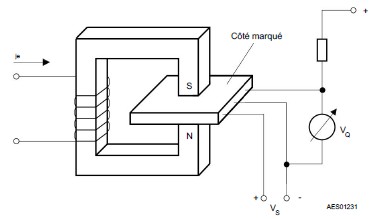

Contrairement à un ILS un effet Hall est polarisé et ne déclenche que si la polarisation est bonne.

Pour l'aimant adhésif, je ne peux te donner de référence car je l'ai récupéré, il était livré avec un aspirateur robot.

Il est peut-être possible de modifier la sensibilité du module 63330, mais je n'ai pas trouvé comment.

Ici tu n'es pas en détection de courant il n'y a pas de notion de sensibilité, tu commutes ou tu commutes pas.
La seule sensibilité sur laquelle tu peux agir est la distance entre l'aimant et l'effet Hall, moins l'aimant est puissant plus tu devras être proche.
Sur le 63330 tu ne peux que régler le délais de détection, ci joint la traduction Google.

63330 Rétro-signalisation contact 3 rails Fr.pdf

(760.84 Kio) Téléchargé 11 fois

[efel]

...
Contrairement à un ILS un effet Hall est polarisé et ne déclenche que si la polarisation est bonne.
...

Les cellules à effet hall bipolaires Omnipolaire ne sont pas polarisées
Le TLE 4905 est un unipolaire.
Edit: remplacé bipolaire par omnipolaire
