Compatibilité pour éclairage intérieur

[toufmout]

Merci à tous pour vos réponses et désoler d'avoir prit autant de temps à répondre! ( avec le BAC cet année, je ne prend le temps de rien )

Je vais potasser tout cela dans les weekends qui viennent puis je vous tiendrais au courant de la solution retenue!

[Miniatures passion]

Bizarre personne ne parle de la tension de seuil.
sur une led blanche celle ci varie de 3 à 3.2 V
sur les rubans à leds 12 volts les leds sont montées en série par 3, la tension de seuil s'aditionne et est donc comprise entre 9 et 9.6 Volts, ce montage permet de mettre une résistance moins élevé.
Uf = tension de seuil
pour calculer la résistance pour une led il faut prendre en compte la tension de seuil
U=RI devient donc U - Uf=RI
pour calculer la résistance la formule est R=U-Uf/I, en prenant 3 v de tension de seuil et 20 mA en intensité.
R=12-9/0.02
R=3/0.02
R= 150 Ohms

si les 4 leds sont montées en série la tension de seuil sera entre 12 et 12.8 V
j'ai des doutes sur le fonctionnement en analogique car avec 3 leds en série le ruban commence à s'allumer vers 8 - 9 Volts.

pour l'exemple j'ai utilisé 20 mA en intensité, je rappel que c'est l'intensité maximum d'une led en générale.
dans le modélisme dans 99% des cas nous n'avons pas besoin d'une telle intensité et le calcul de la résistance doit se faire en faisant des tests.

sur mon site dans la page des liens il y a un lien vers un site d'électronique
voici le lien de la page sur les leds
http://etronics.free.fr/dossiers/analog/analog12.htm

[Aldayo]

Quand j'ai parlé de tension nominal de la LED, c'était effectivement la tension de seuil !

Comme tu le dis, 4 LED en série donne 12V donc la résistance est inutile (en analogique) sauf à vouloir une intensité inférieur à 20mA.

[Papou89]

Si vous mettez 20mA sur des leds rouges à l'arrière, elles vont éblouir ceux qui suivent, et elles vivront moins longtemps...
20 à 25mA, ça va pour les phares blancs à l'avant, mais c'est tout. Ailleurs, limitez à 10mA max...

[Aldayo]

Oui bien sur, on ne parle là que de valeur théorique admissible au niveau électrique.

Il peux s'avérer nécessaire de réduire l'intensité des LED (par résistance, transistor limiteur ou rhéostat)

[toufmout]

bonjour à tous, déjà, excusez moi pour le temps de réponses

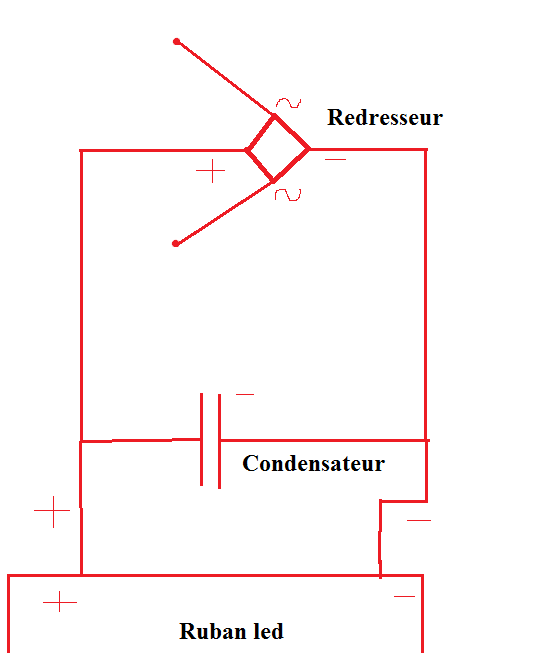

Merci à tous pour vos réponses, avec tous ces éléments j'ai un peux cogité et voila ce que sa donne:

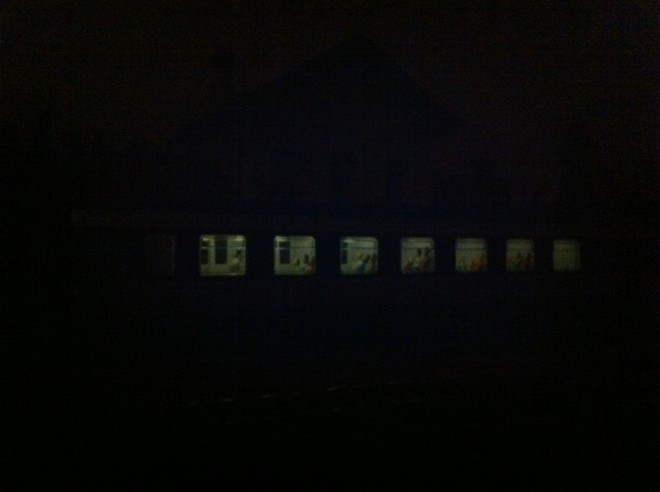

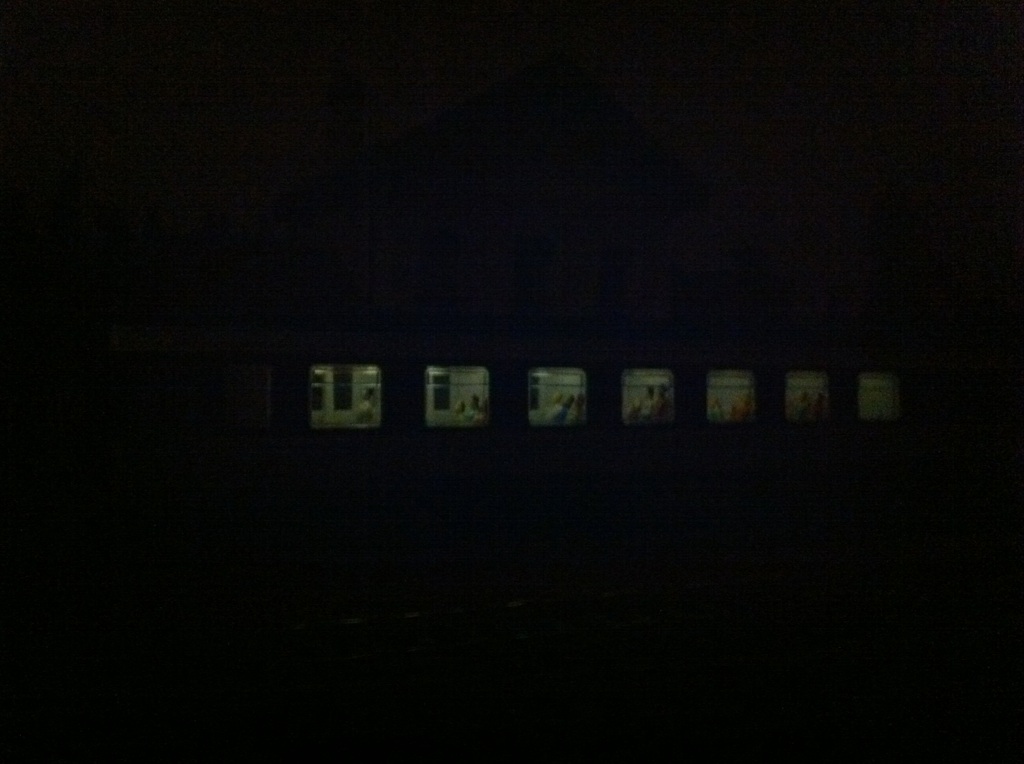

Sa marche super bien mais attention en analogiques, on a vite faits de griller le ruban

Des remarques? choses à modifier peut être pour éviter ces problèmes?

[Papou89]

Et la résistance série, elle est où la résistance série ? Tu m'étonnes que ça crame vite en 12vDC !..

[Aldayo]

Les ruban sont en 12V (3 Led de 3V + une R de 150 en série sur chaque coupon de 5cm)

Il n'y a donc besoin de rien. Ça ne cramera pas (surtout en analogique !!!)

Par contre, à la suite de mes tests, à 12V, ça éclaire trop, 8 à 9V donne un éclairage plus naturel.
On peut obtenir la baisse de tension par une résistances global en série ou par un régulateur de tension.

[Papou89]

...Il n'y a donc besoin de rien. Ça ne cramera pas (surtout en analogique !!!)

Le monsieur, il te dit que ça crame vite...

[toufmout]

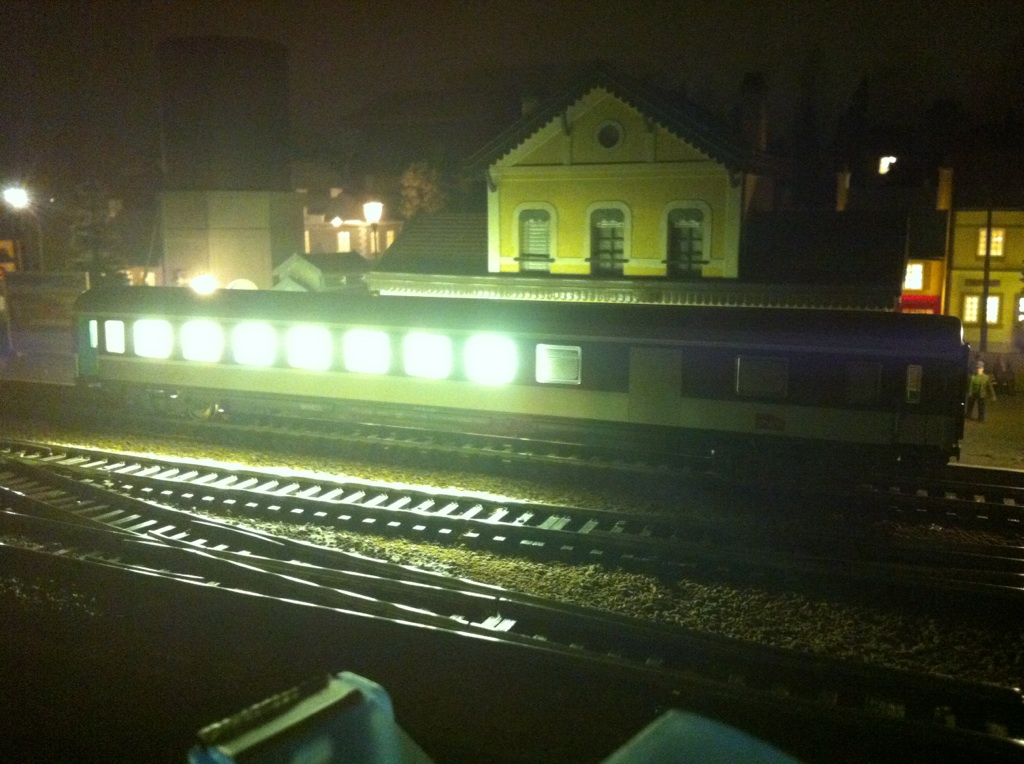

En faite, je me suis renseigné, sa ne crame pas. Sa s'étteint brutalement car il y a une protection en cas de surtension ( en effet c'est du ruban 24 V destiné à l'éclairage domestique ) . Donc en sois, le montage est bon mais il y une chose que je ne m'explique pas... Sur le digital de mon réseau, l'éclairage est violent alors qu'en analogique il est bien ( mais au maximum ) alors que dans mon club, c'est l'inverse!
Ettonant
