programmation Lenz Silver+PluX22

[F2020]

Bonjour ,
Je suis désolé que ça ne fonctionne pas , pourtant la notice dit que l'on peut avoir une fonction pour plusieurs sorties.
Mais je pense que pour la fonction FO cela n'est pas prévu dans le logiciel du décodeur.
Personnellement , j'utilise des Zimo plus cher mais plus de possibilité.
Cordialement.
Jean-Pierre

[PhilHO95]

Bon alors les gars, qu'est-ce qu'il se passe ? un petit coup de mou ? On ne sait plus lire une notice de décodeur, même quand elle est traduite en Français par le constructeur !

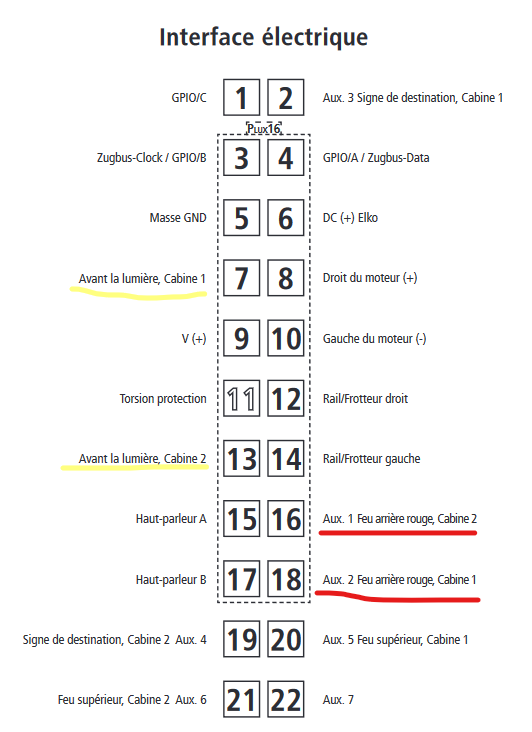

Donc loco A1A68050 Roco, la notice Roco nous dit que les feux blancs sont sur les sorties F0F et F0R et les feux rouges sur les sorties AUX1 et AUX2:
https://www.roco.cc/static/frontend/Cas ... 460920.pdf

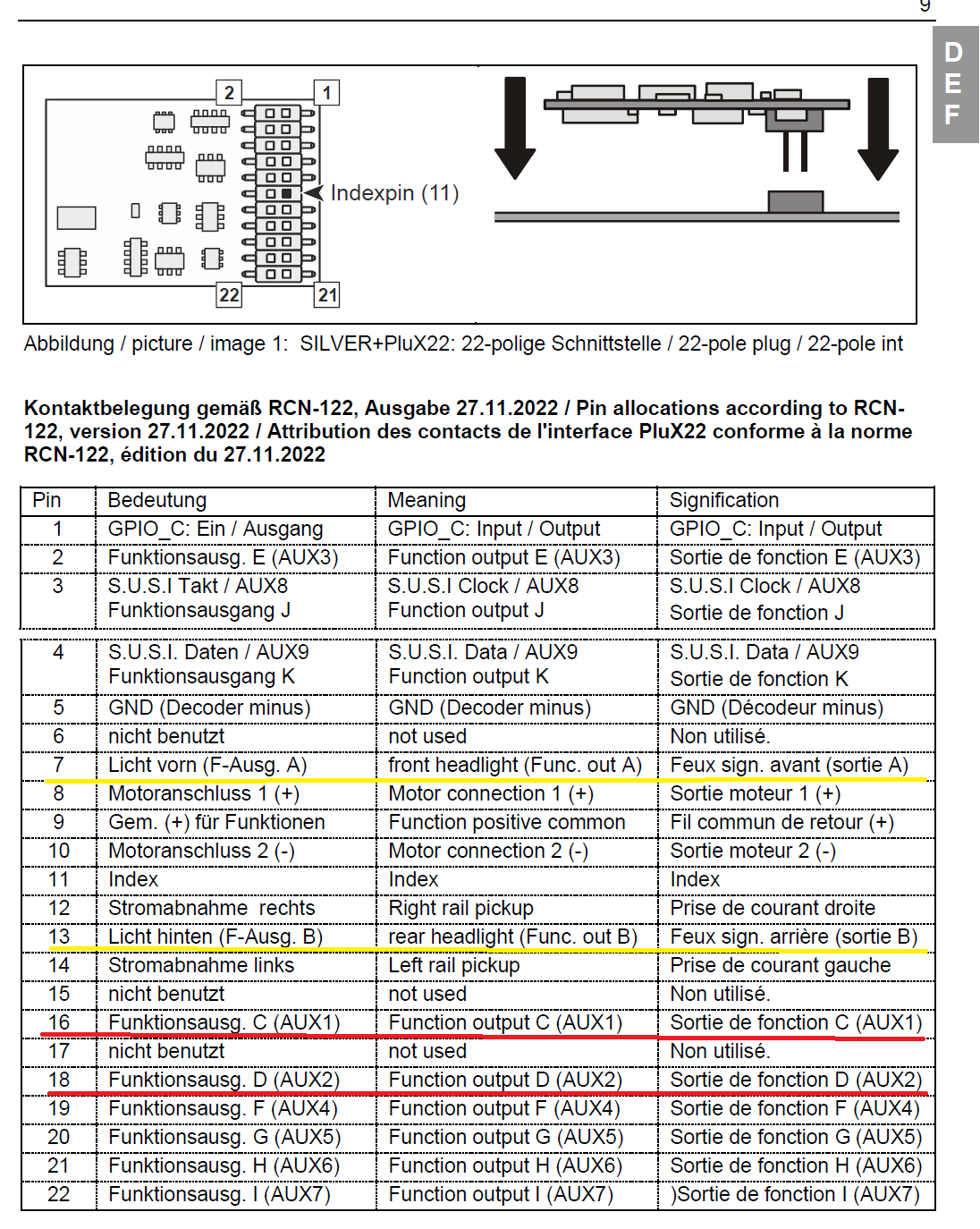

La notice du decoder Silver+Plux22 nous apprend que les sorties AUX1 et 2 correspondent au sorties C et D dans la dénomination LENZ:
https://www.lenz-elektronik.de/src/pdf/b_10322-01.pdf

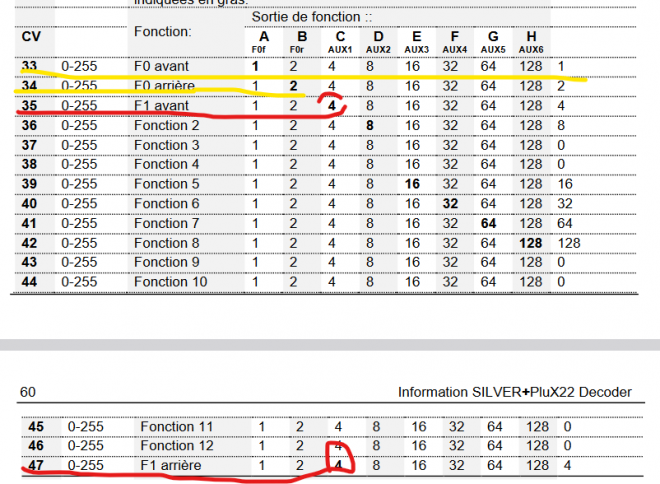

La tableau des CVs nous indique que la fonction F1 peut activer différentes sorties en fonction du sens de marche grâce aux CV35 et 47:

Comme les CVs 35 et 47 contiennent la même valeur (4 => sortie C) la touche F1 active le feu rouge d'un seul cote de la machine. Il faut donc mettre 8 dans dans la CV47 (ou l'inverse : CV35 = 8, CV47 = 4).

PS: Je recommande de faire un reset du décodeur avant de modifier les CV35 et 47 pour remettre le décodeur dans sont état d'origine.

[LHOreN]

Bon alors les gars, qu'est-ce qu'il se passe ? un petit coup de mou ? On ne sait plus lire une notice de décodeur, même quand elle est traduite en Français par le constructeur !

Donc loco A1A68050 Roco, la notice Roco nous dit que les feux blancs sont sur les sorties F0F et F0R et les feux rouges sur les sorties AUX1 et AUX2:
https://www.roco.cc/static/frontend/Cas ... 460920.pdf

ROCO 68050_plux22.png

La notice du decoder Silver+Plux22 nous apprend que les sorties AUX1 et 2 correspondent au sorties C et D dans la dénomination LENZ:
https://www.lenz-elektronik.de/src/pdf/b_10322-01.pdf

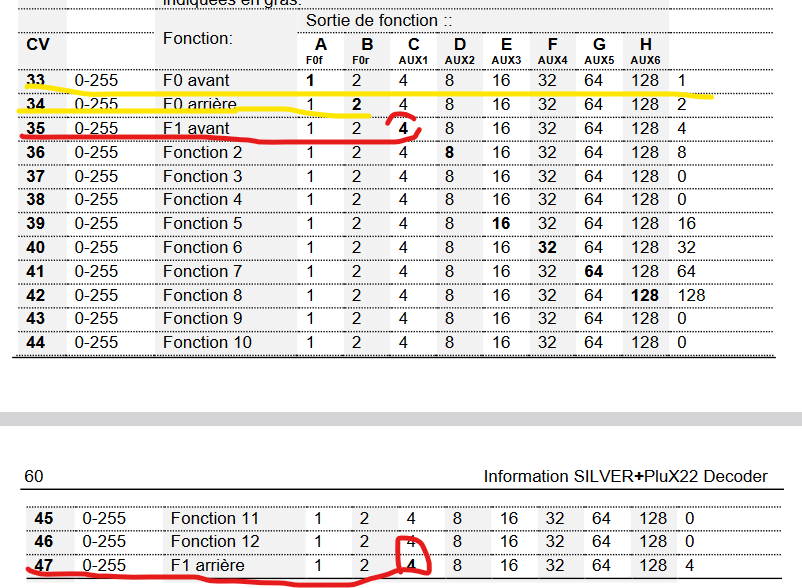

La tableau des CVs nous indique que la fonction F1 peut activer différentes sorties en fonction du sens de marche grâce aux CV35 et 47:


Comme les CVs 35 et 47 contiennent la même valeur (4 => sortie C) la touche F1 active le feu rouge d'un seul cote de la machine. Il faut donc mettre 8 dans dans la CV47 (ou l'inverse : CV35 = 8, CV47 = 4).

PS: Je recommande de faire un reset du décodeur avant de modifier les CV35 et 47 pour remettre le décodeur dans sont état d'origine.

Le lenz le pb est réglé depuis longtemps mais la on parle de l'inversion des feux inopérante sur un laisDCC

[F2020]

Bonjour ,
Je suis d'accord avec LHOreN , il est question d' un décodeur LaisDCC
Cordialement.
Jean-Pierre

[PhilHO95]

Avez vous essayé avec CV33=5 et CV34=10

Cette solution allume simultanement les feux blanc avant et rouge arrière avec la commande F0.

Comme Roco a bien fait les choses et séparé la commande des feux blancs et des feux rouges,
la solution que je propose permet d'activer indépendament les blancs avec F0 et les rouges avec F1 avec un Silver+Plux22.

[PhilHO95]

Pour un LaisDCC v2 plux22, ça ne devrait pas etre plus compliqué:

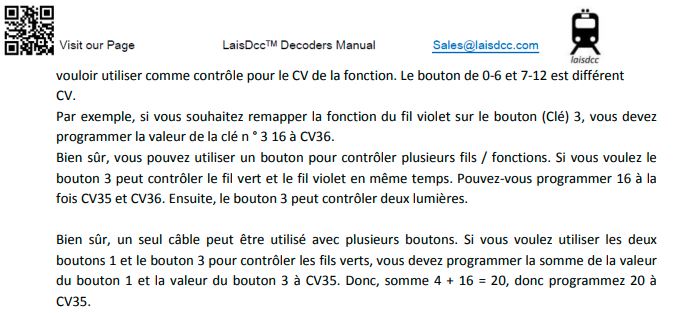

https://laisdcc.com/LaisDCC_Decoder_Man ... French.pdf

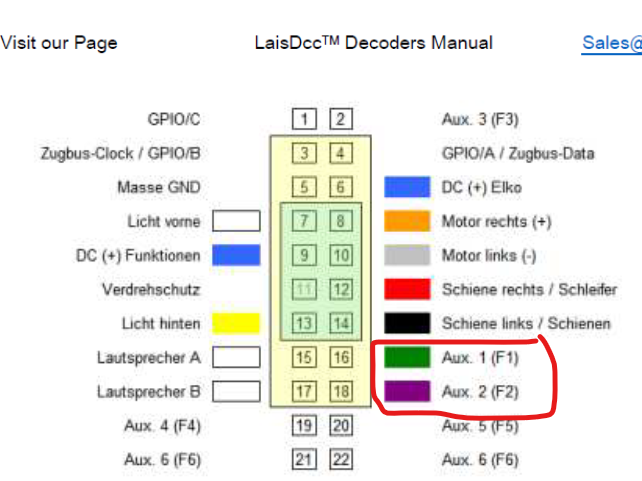

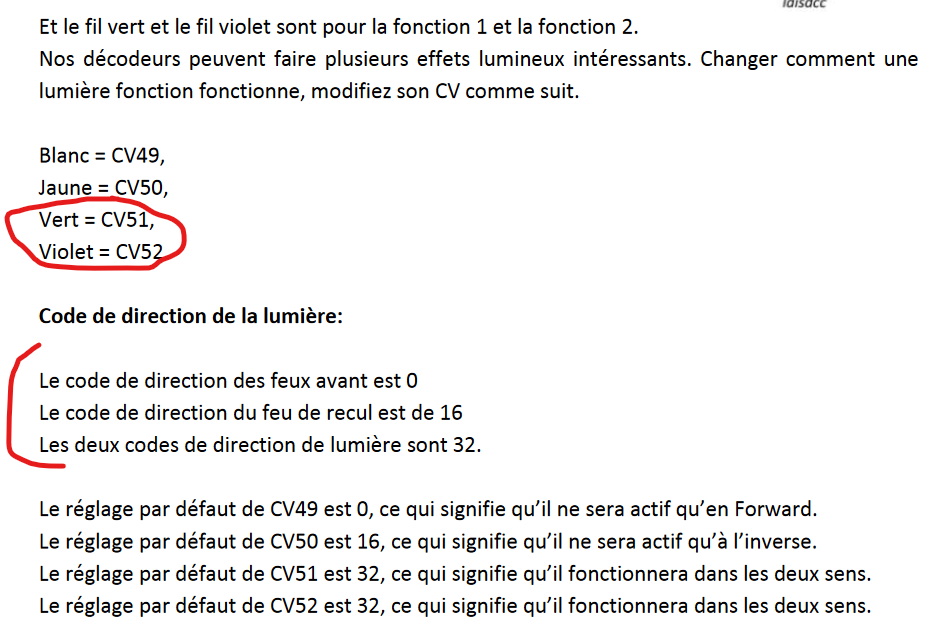

Les feux rouges sont connectés aux sorties AUX1 et AUX2 dénommées vert et violet dans la notice LAISDCC.

Il y a un CV par sortie pour définir son fonctionnement en fonction du sens de marche.
Il est indiqué qu'il faut écrire 0 pour une sortie active en marche avant et 16 pour une sortie active en marche arrière:

Donc il faut écrire 0 dans le CV51 (pour la sortie vert = AUX1)
et 16 dans le CV52 (pour la sortie violet = AUX2)

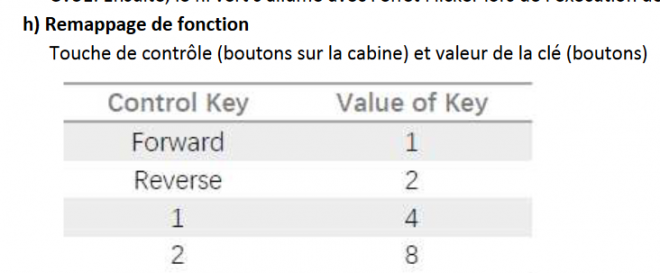

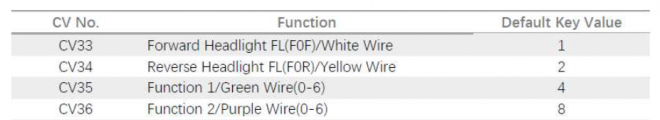

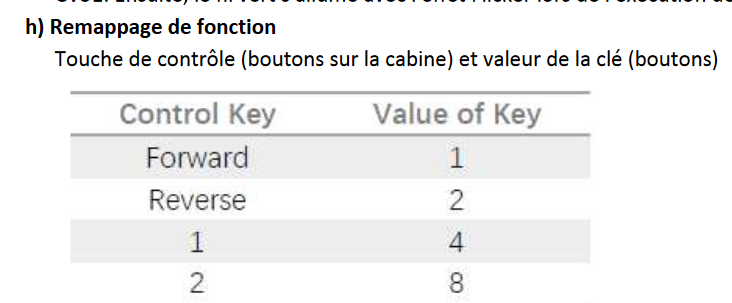

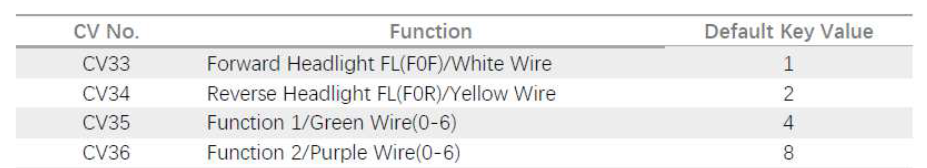

Les CV33 à 46 permettent d'affecter des sorties physique (F0F, F0R, AUX1, AUX2, ... ou blanc/jaune/vert/violet...) au fonctions F0, F1, F2 ....

Cas n°1:
Si vous voulez activer les feux blanc et rouge avec F0, il faut ecrire :
5 dans la CV33
10 dans la CV34.
0 dans la CV35
0 dans la CV36

Cas n°2:
Si vous voulez activer les blancs avec F0 et les rouges avec F1, il faut écrire
12 dans la CV35
0 dans la CV36
Laisser les CV33 =1 et CV34 =2.

[LHOreN]

je n'avais pas vu votre réponse je vais tenter ces 2 réglages et vous dis si ça fonctionne. Merci quoi qu'il en soit !

[LHOreN]

Bon j'ai testé est la 1ere solution ne fonctionne pas et la 2eme non plus je me retrouve qu'avec 1 seul coté allumé en feux rouges mais l'inversion des blancs n'est pas affectée, je peux juste allumer un coté rouge av OU ar mais pas les 2 et toujours pas en inversion auto avec les blancs selon sens de la marche.

[PhilHO95]

C'est quoi les valeurs des CV49, 50, 51, 52
et CV33, 34, 35, 36 ?

[LHOreN]

C'est quoi les valeurs des CV49, 50, 51, 52
et CV33, 34, 35, 36 ?

je ne peux que les modifier pas les lire. j'ai fais un reset du décodeur du coup.
