Banc d'essai transportable

[POMidi]

10) Essais

Avant toute chose il faut faire des tests à l'ohmmètre. En effet toute communication entre les circuits "DCC" et "Courant continu", du fait d'une erreur de câblage , d'une soudure "débordante ou d'un dysfonctionnement des interrupteurs, aboutirait à une destruction du boitier SPROG.

Il faut donc tester, sur chacune des positions possibles des interrupteurs:

1. L'alimentation correcte de la voie concernée, dans les 2 modes.
2. L'absence de liaison électrique entre les 2 circuits, "DCC" et "CC"

Seulement après cela, l'on peut mettre en place les rouleaux Bachrus sur leur voie respective, brancher le SPROG et le relier au PC et essayer avec des engins moteurs.

Pour vous prouver que cela va bien dans la salle à manger familiale, même si à 23 h 56 la luminosité n'était pas excellente.

C'est la toute mignonne 2095.010 STÄNGL qui a eu les honneurs de cette inauguration.

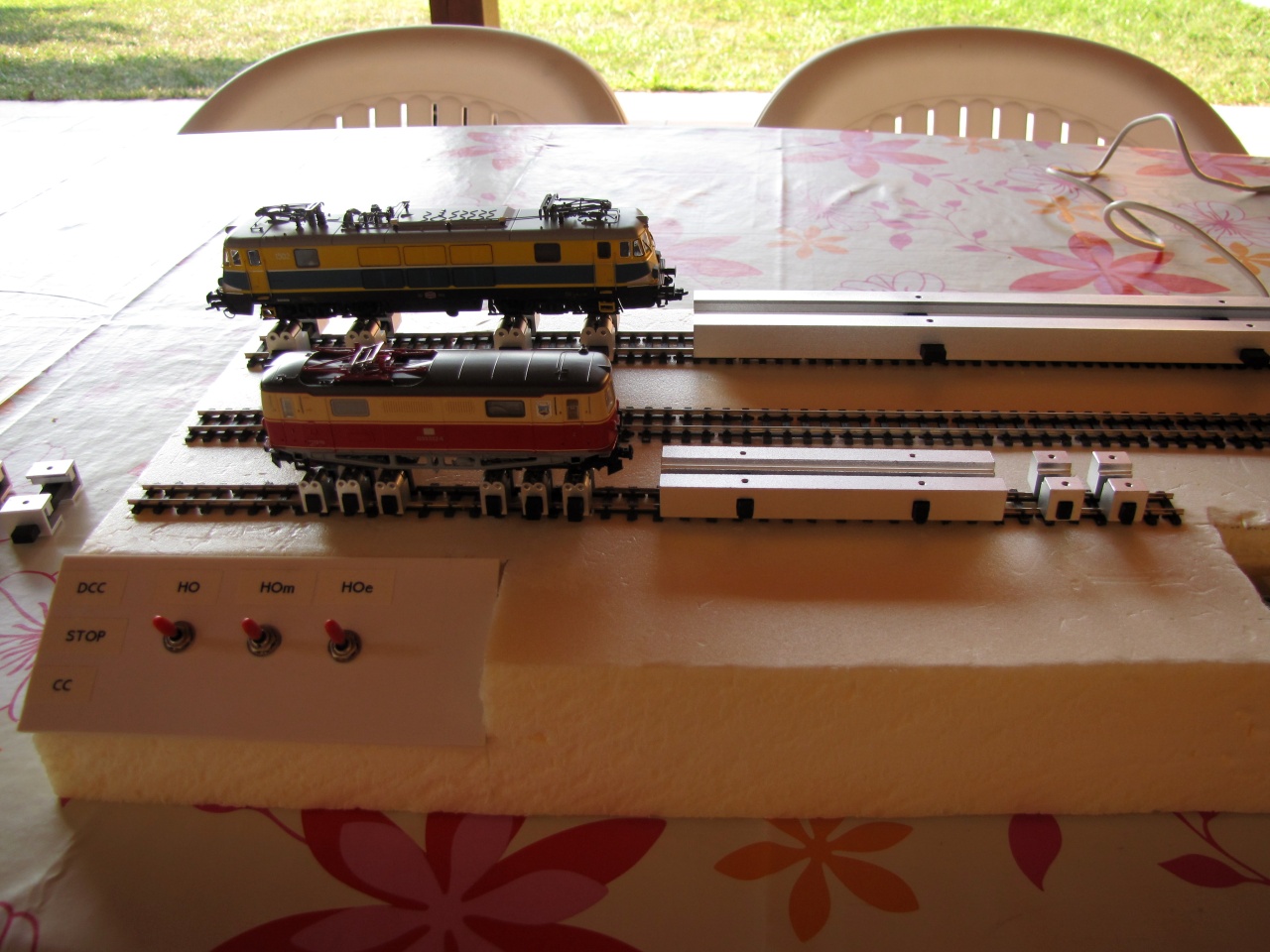

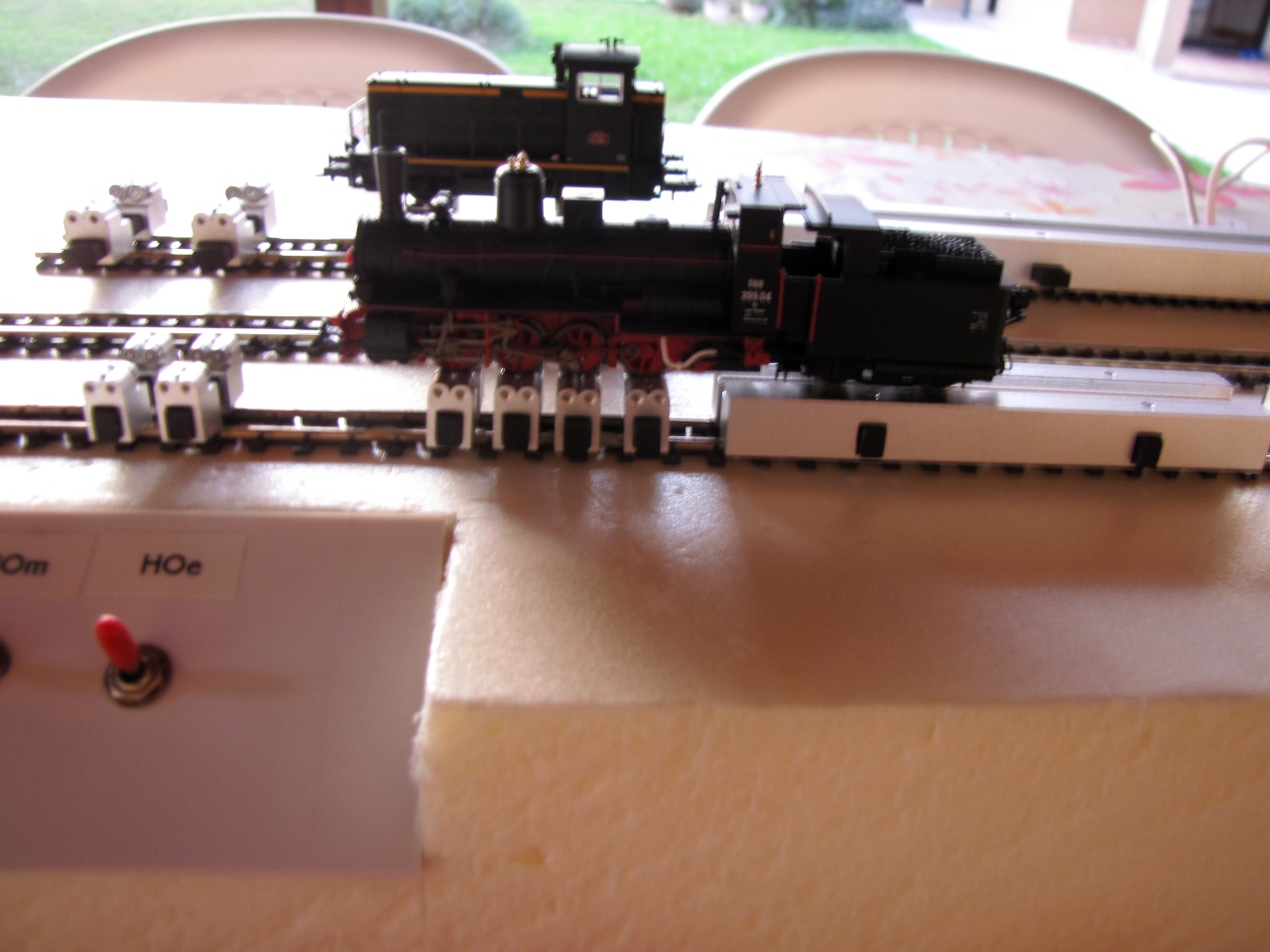

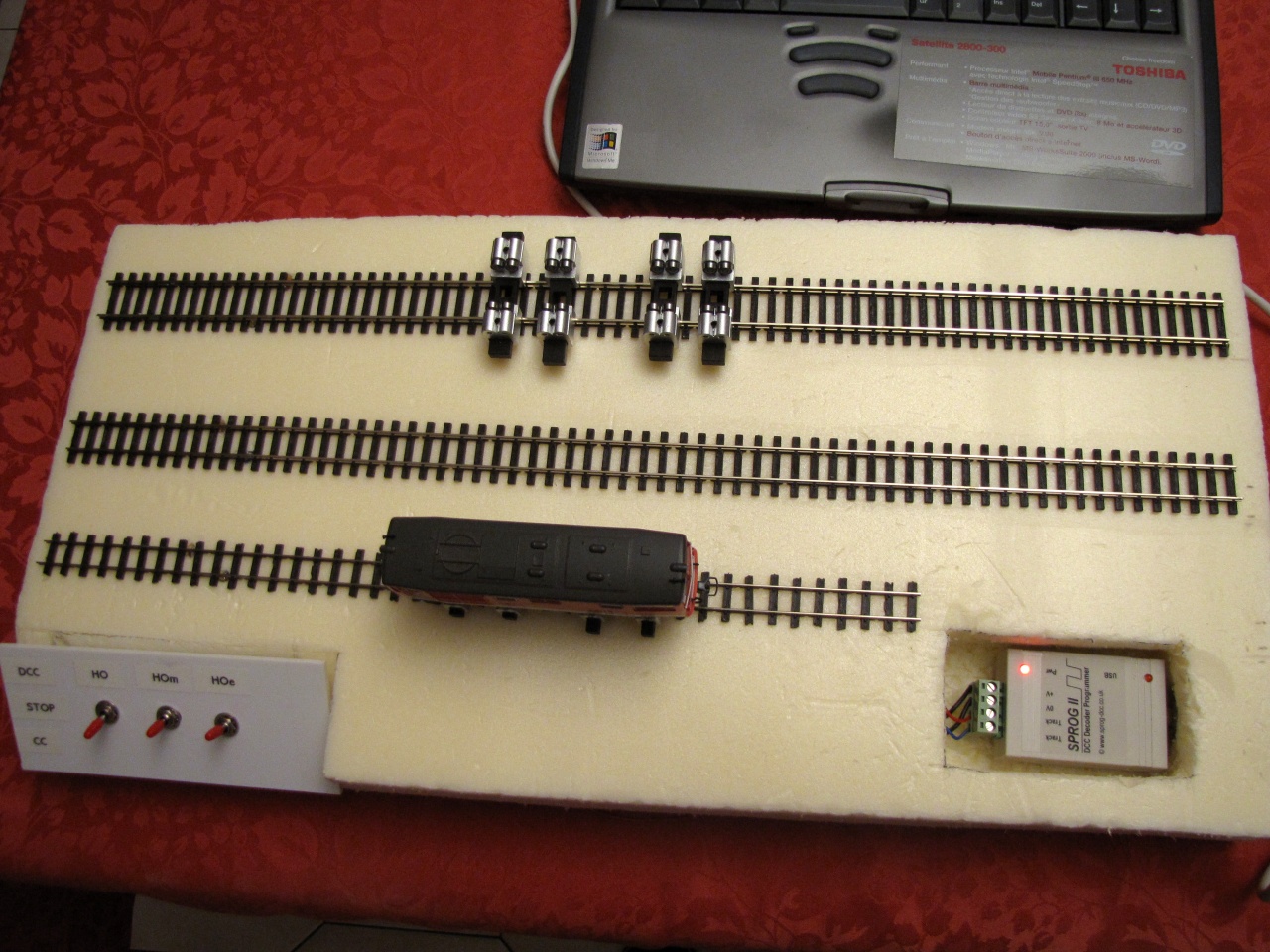

Vue "aérienne" du banc:

Tout fonctionne, reste à fixer tout définitivement en place ...

Pierre

[Rodolphe]

Rodolphe

[XTof_vl]

Point de vue look, je suis déjà battu à platte couture par Pierre.

Bon

[POMidi]

11) Finitions

Tout est ok: l'on peut fixer en position définitive le pupitre et les câbles.

1. Pour la fixation du pupitre c'est un simple collage à l'aide de la colle pour isolants.
2. Pour les fils il s'agit de les bloquer dans les gouttières en utilisant des cales de polystyrène à la forme puisque issues de la récupération des découpes des dites gouttières, comme indiqué plus haut. Là aussi j'ai utilisé la colle pour isolants. Seule point à vérifier: que les cales ne dépassent pas du plan de la plaque de polystyrène pour d'évidentes raisons de stabilité.

   Un cas particulier: la portion de la gouttière principale parcourue par le câble d'alimentation du SPROG depuis le transfo. En effet il faut pouvoir l'enlever si l'on veut utiliser le SPROG d'une autre façon. Pour ce faire j'ai fait très simple: un morceau de découpe de gouttière plus long, environ 4 cm, ce qui permet de la maintenir en place par 2 morceaux de scotch classique. Difficile de faire plus simple.

   J'ai également placé une traverse en polystyrène sous le câblage du pupitre, histoire que les fils y restent en place.

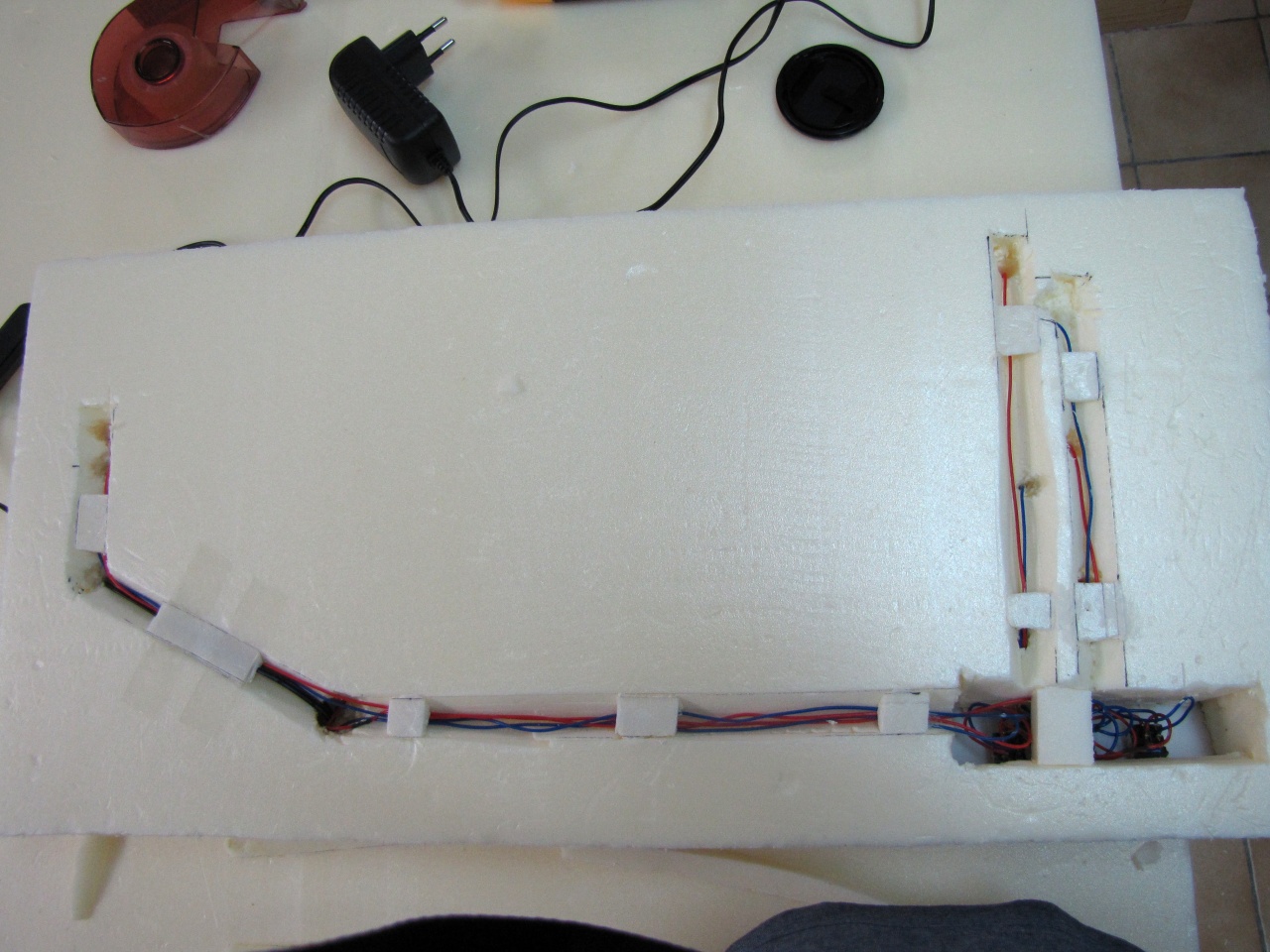

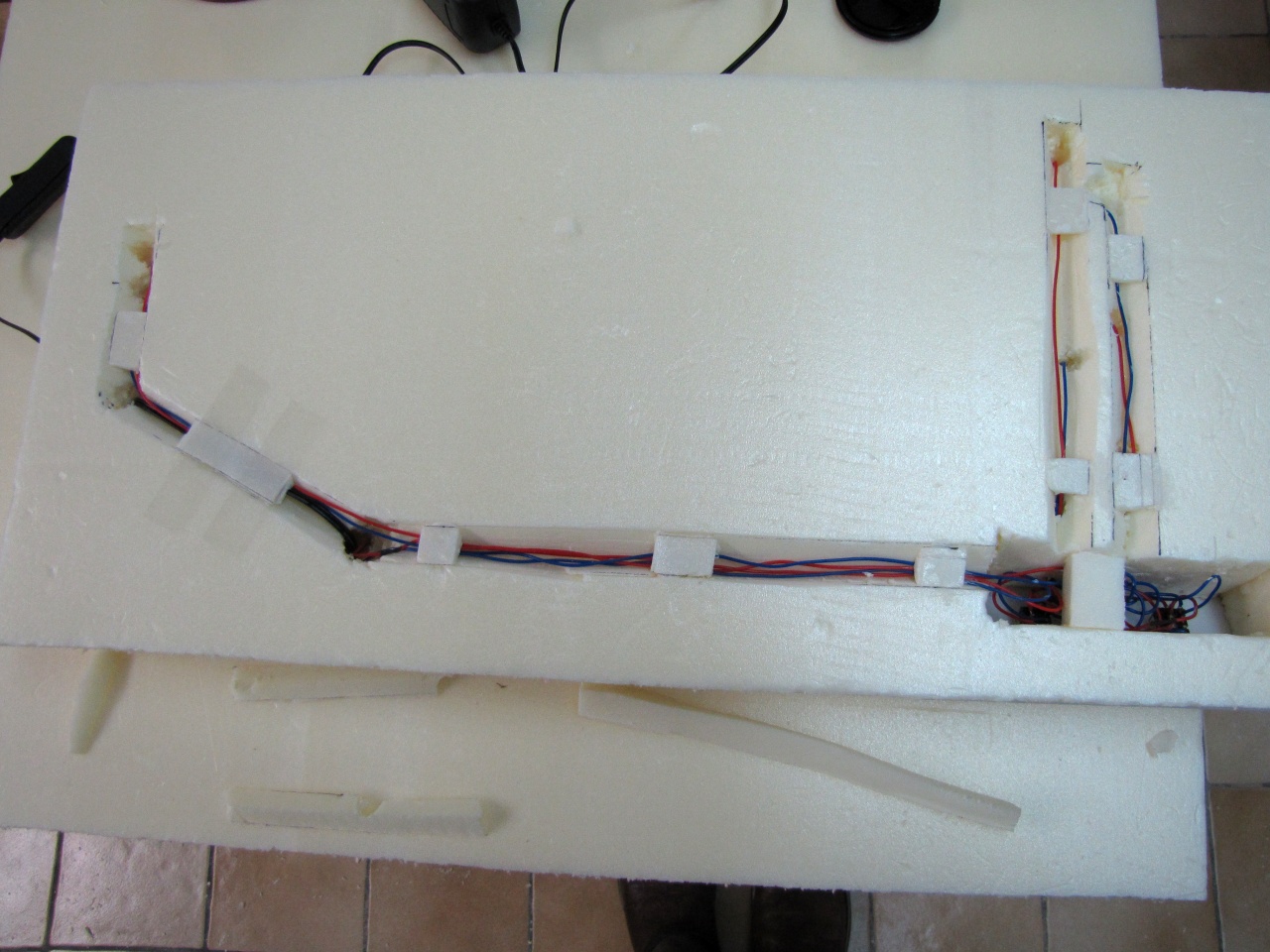

Voici les explications en photos:

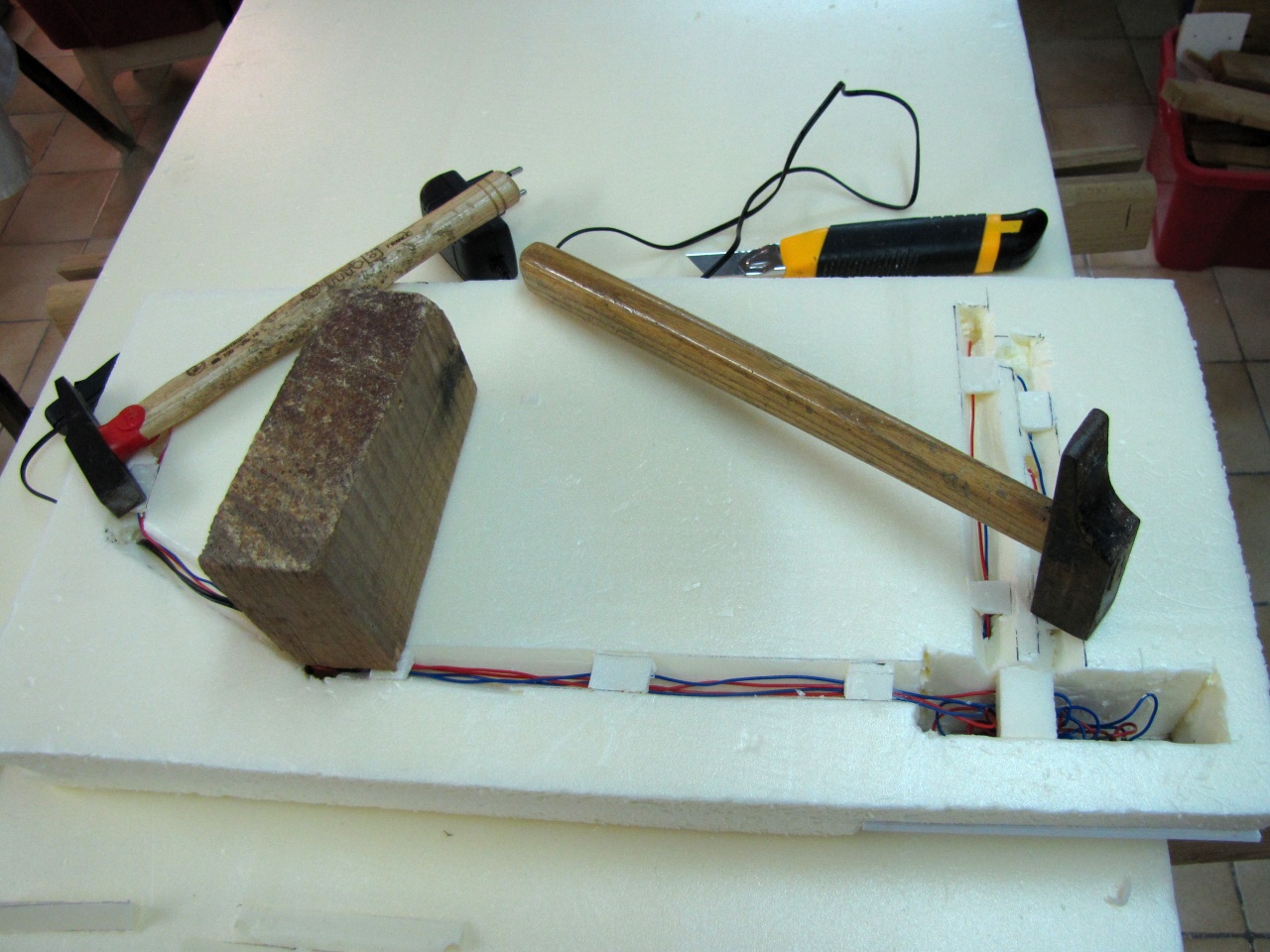

D'abord la mise en place et le séchage:

Une fois terminé:

12) Premières impressions

On peu tôt pour faire le bilan peut-être. Il est sûr que l'on peut faire mieux ou plus ambitieux, comme ce qu'est en train de réaliser l'ami Christophe.

Mes 1ères impressions sont pour dire que ce banc répond à mon idée d'origine: simple, léger, transportable, discret avec notamment le moins possible de fils qui trainent partout . De ce point de vue l'objectif me semble atteint.

Seule petit bémol: le fonctionnement est relativement bruyant, la plaque de polystyrène servant, curieusement de caisse de résonance. Cela est surtout sensible en mode programmation où les à-coups du moteur répondant aux sollicitations du SPROG sont très nettement perceptibles.

En ce qui concerne un éventuel échauffement du SPROG: au moment où j'écris ce post il fonctionne en charge depuis 1 h 30 : RAS.

Donc

Terminé !

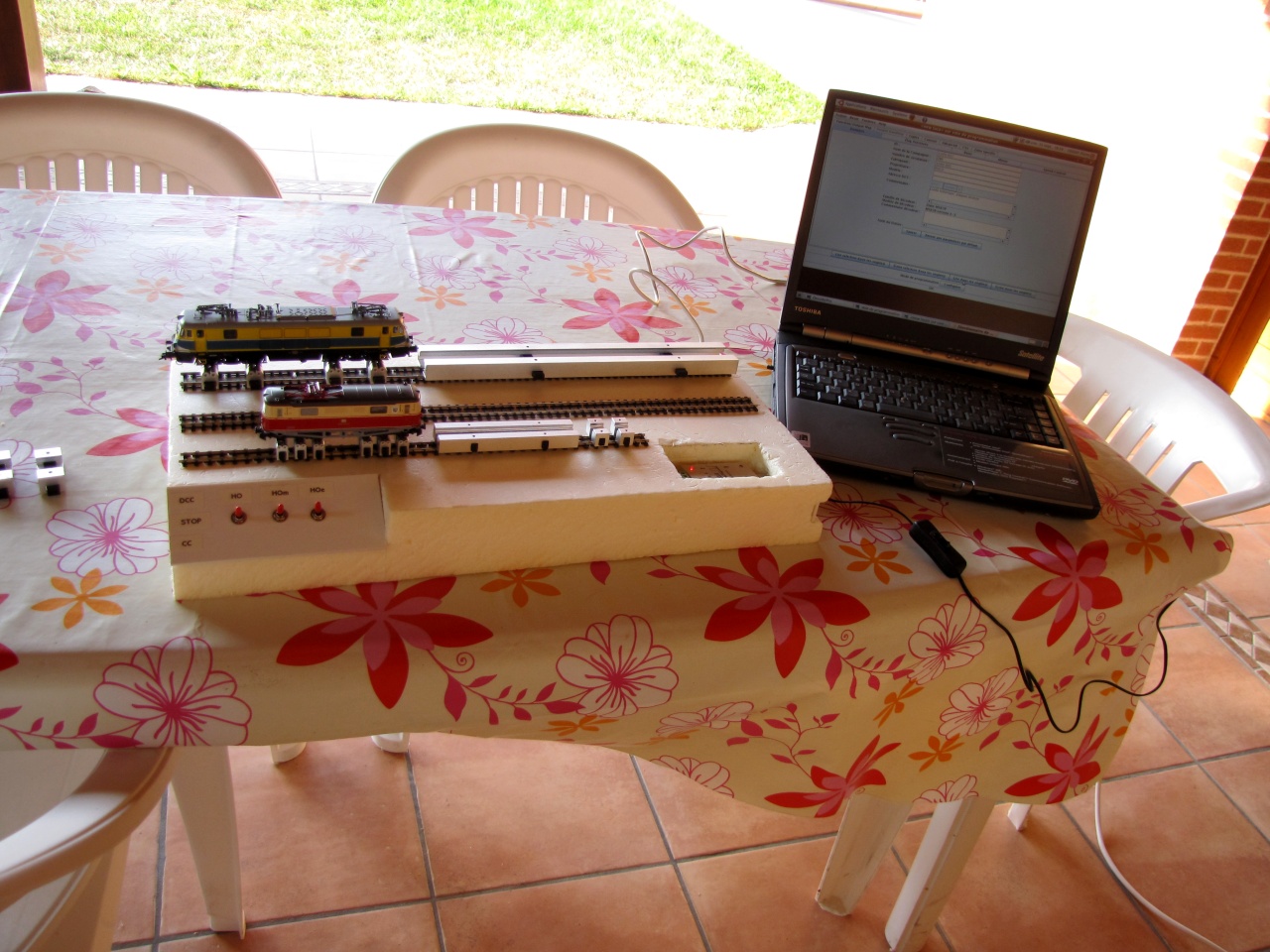

Alors profitons en avec une photo prise cet après-midi en extérieur. Façon train de jardin avec la 1099.002 ROCO sur le banc HOe et la HLE 1502 jaune et bleue LS MODELS sur le banc HO.

Et oui, grâce aux interrupteurs l'on peut programmer une loco tout en ayant une autre prête sur une autre voie.

Pierre

[POMidi]

Et puisque c'est terminé, profitons en:

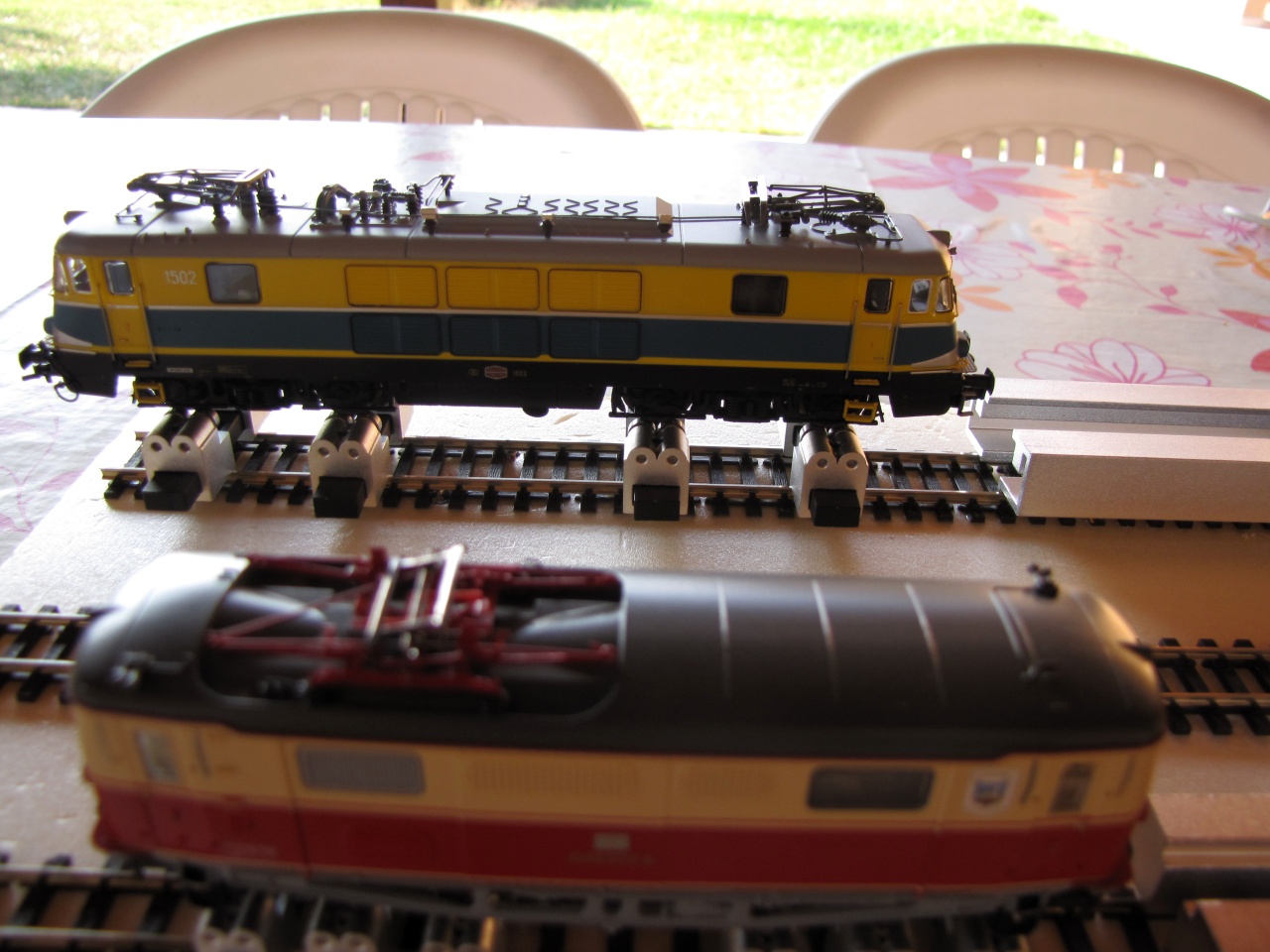

Hommage à nos amis Belges, sans lesquels se forum ne serait pas ce qu'il est , avec un gros plan sur la HLE 15 LS MODELS:

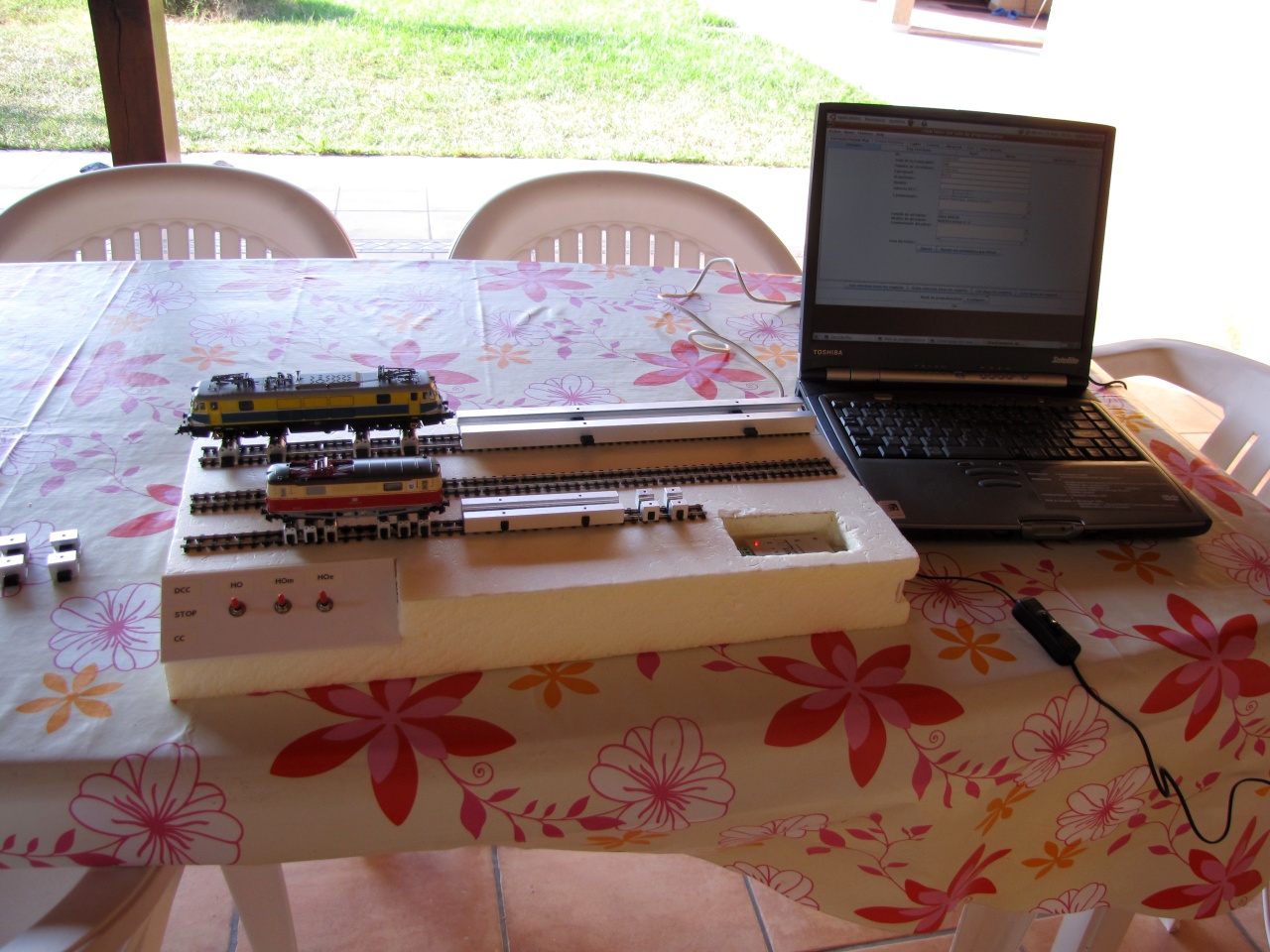

Vue d'ensemble du banc avec les 2 engins moteurs:

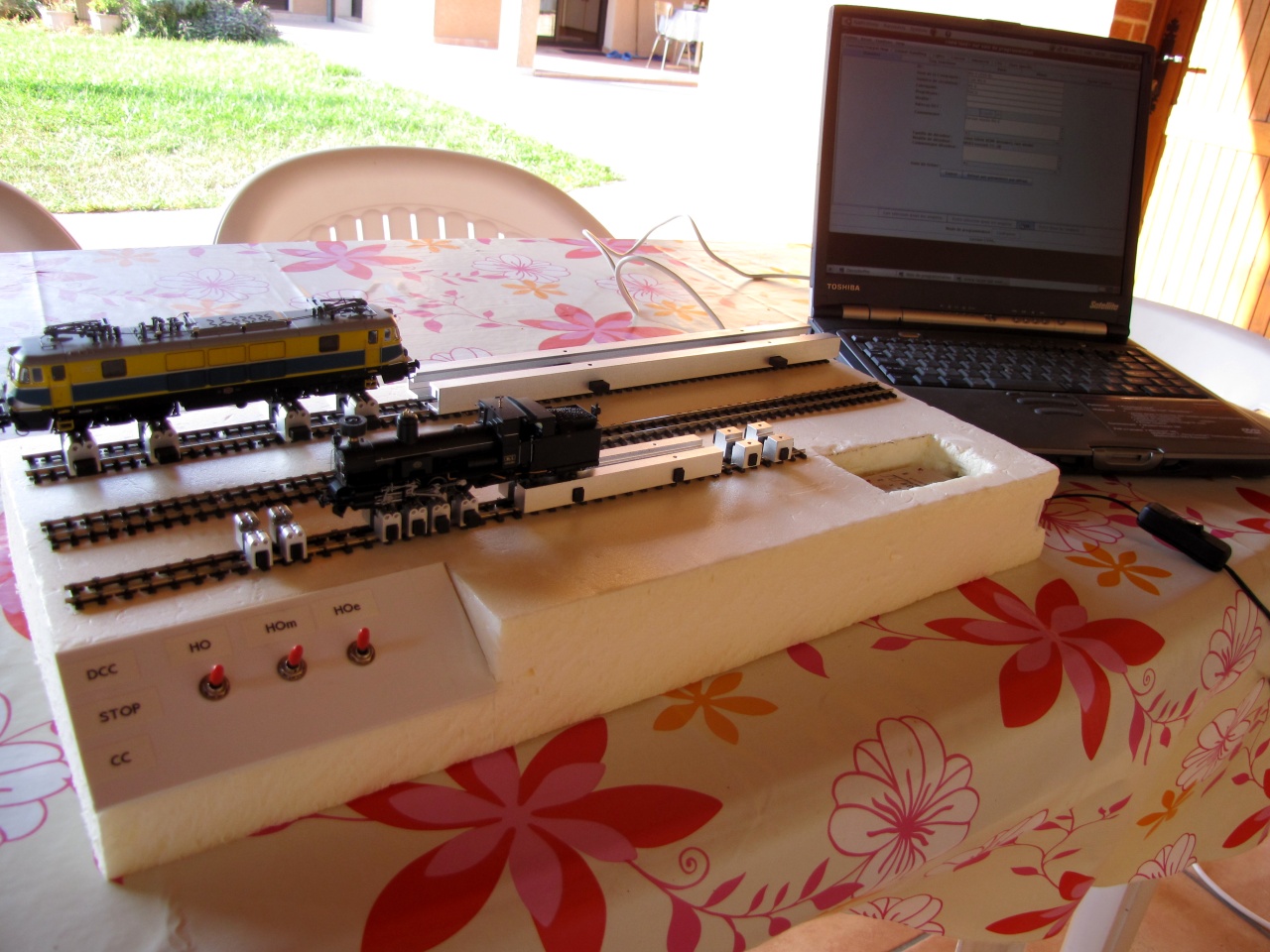

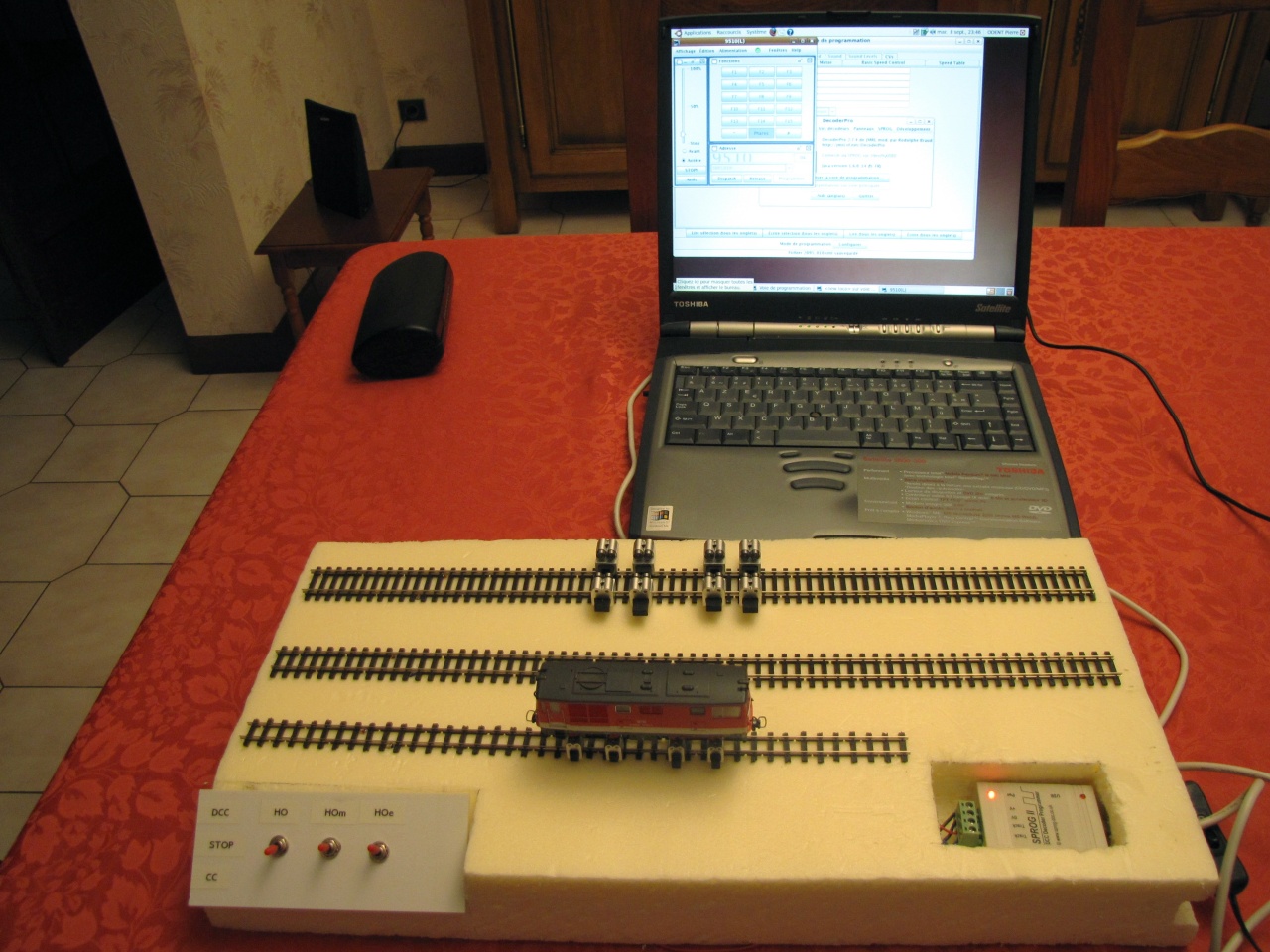

Le banc avec le PC de commande. L'exigence "pas trop de câbles" du cahier des charges me parait respectée:

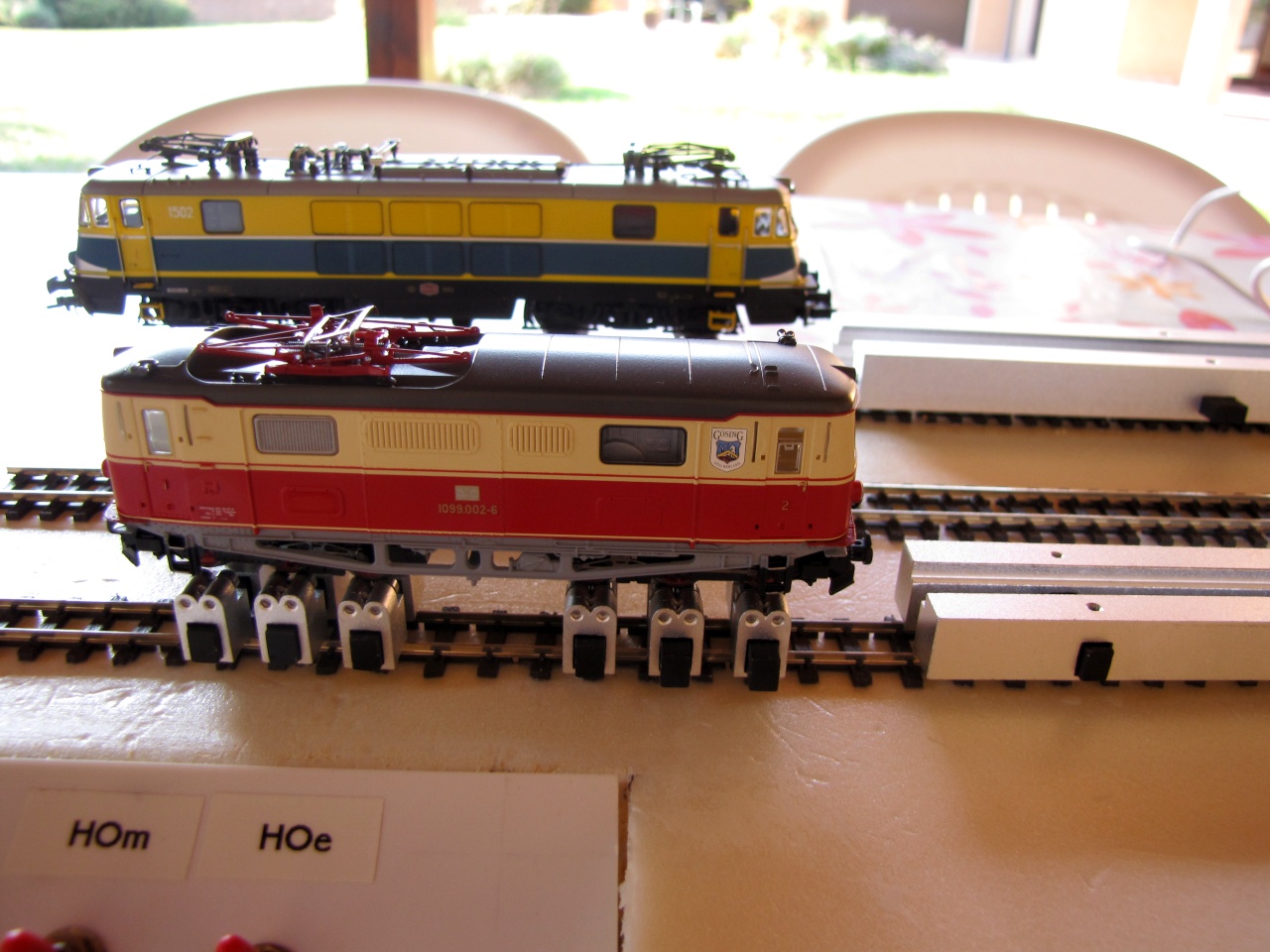

Avec la belle Mh.6 ROCO l'on voit que les rouleaux BACHRUS s'adaptent facilement à toutes les configurations:

Bonne soirée à tous.

Pierre

[Didier]

!

[XTof_vl]

Moi, c'est un truc plus simple... Toi, le résultat en vaut la peine: bravo!

[POMidi]

Merci pour vos compliments.

Et il fonctionne aussi avec la 399.04 (la Mh.4): elle est belle et elle a les roues rouges, un must

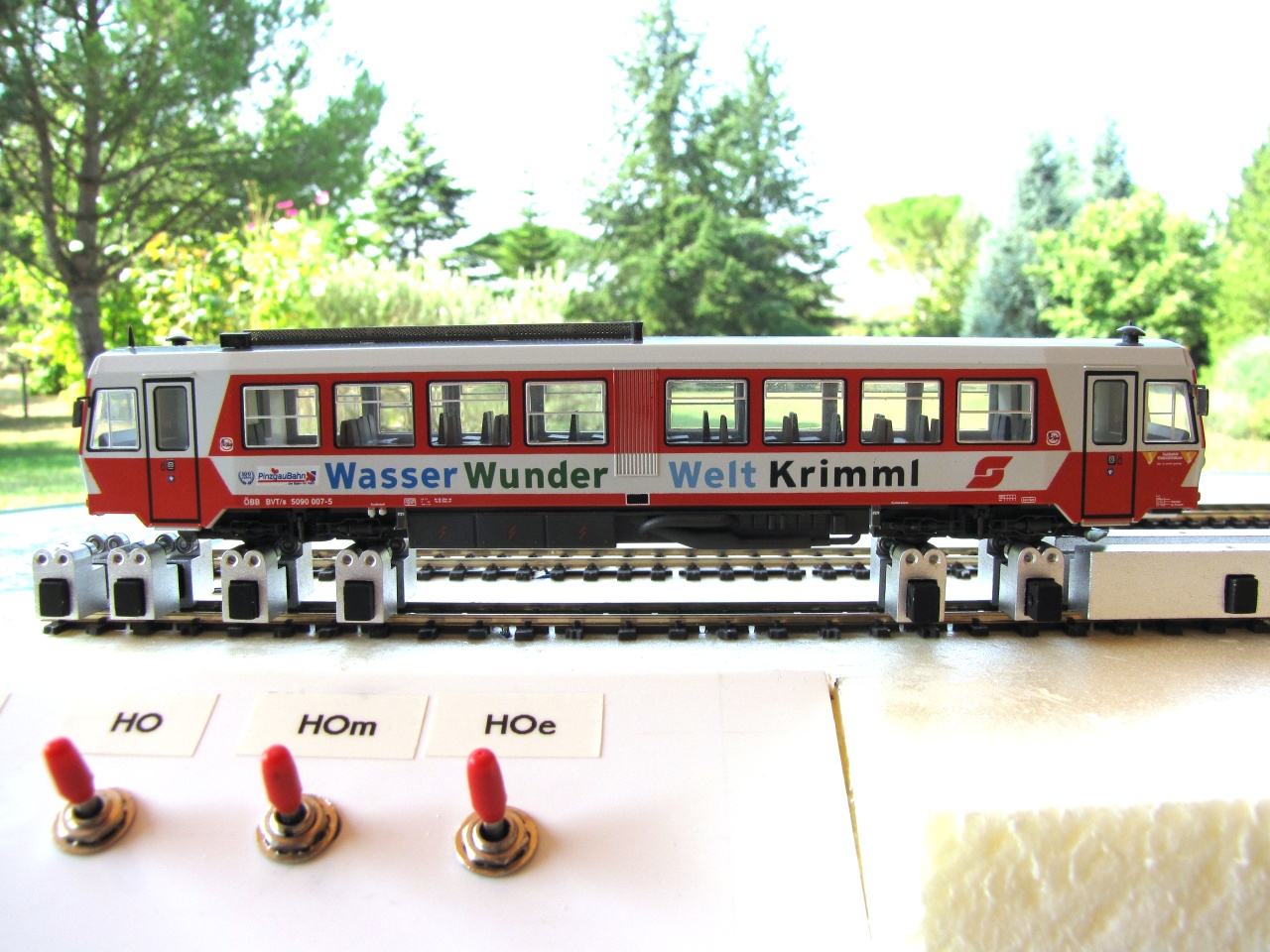

Cela fonctionne aussi avec les Y 7100 LS MODELS, ceux qui pissent de l'huile.

La preuve, bien que la photo soit prise alors que la luminosité était limite:

Bonne fin de soirée.

Pierre

[Cail]

Félicitations, mon banc d'essais est bien plus simple aussi

[POMidi]

Difficile de s'en priver alors voici le 5090.007 "KRIMML" avec ces roues rouges en place sur le banc:

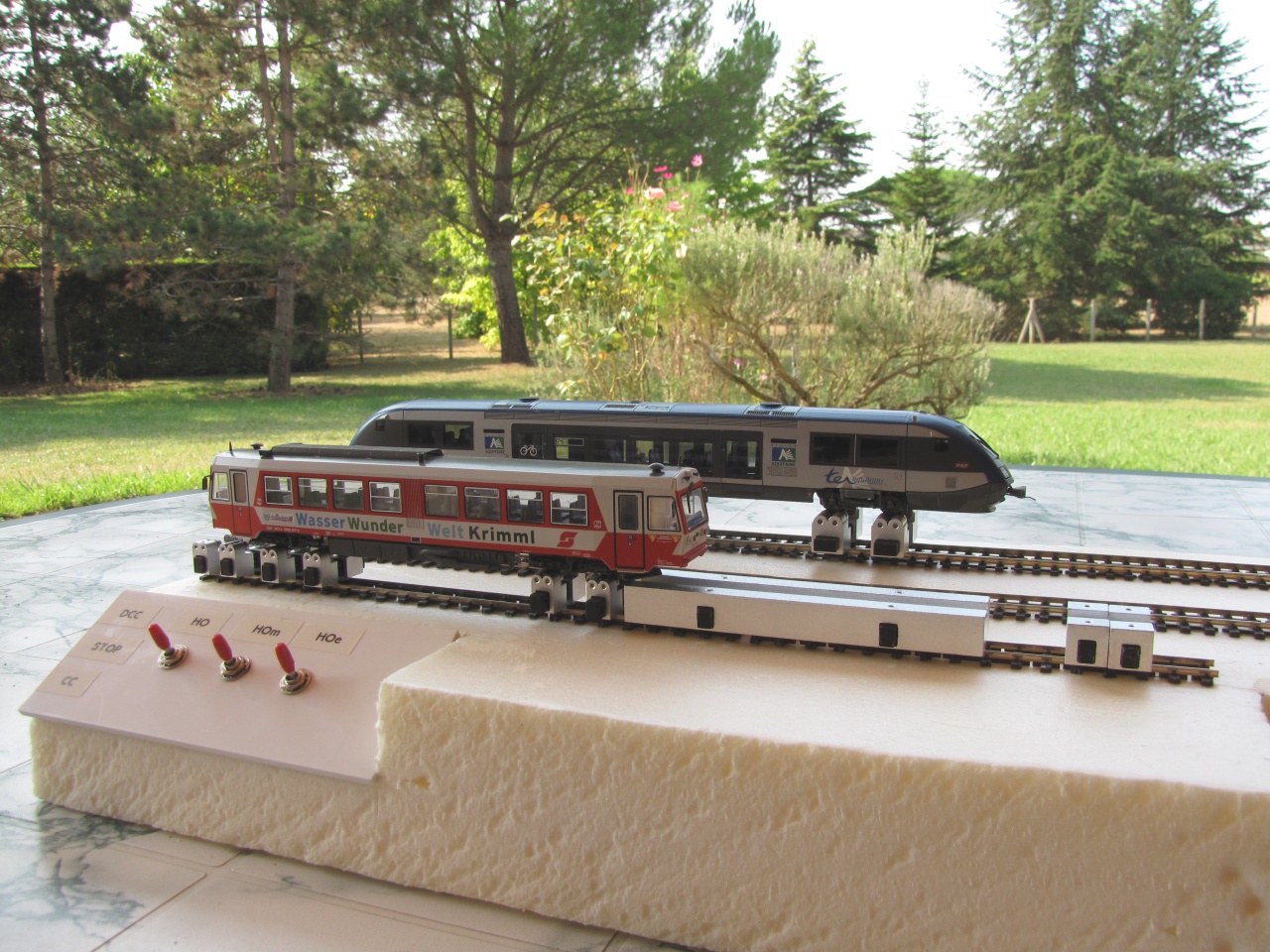

Cohabitation insolite, permise par la souplesse d'adaptation des rouleaux BACHRUS entre le petit 5090.007 en HOe et un moderne et très long cigare, le X 73717 Aquitaine:

Salutations amicales.

Pierre
