Eclairage Roco BB 7200 - 15000 - 22000

[bnicolas1987]

Je n'ai pas cette locomotive en Roco, donc je ne peux pas te dire ou est le plus, mais si tu suis le lieu ou se rend le fil bleu de ton décodeur, tu trouvera le +.

ton décodeur délivre du plus avec e fil bleu et commute sur masse avec les autres fils (Jaune et blanc pour les feux) donc ton - des LEDs blanche avant et rouge AR vont sur le jaune et le + sur le bleu / le - des LEDs rouge AV et blanches AR vont sur le blanc et le + sur le bleu.

maintenant, je ne peux pas t'en dire plus désolé.

A+

[joseph]

Pas de culot ou de douilles, deux petites ampoules directement soudées avec un point où je vois comment souder mes fils - quoiqu'il faille être très précis et ne pas trembler du tout pour le faire ! - et l'autre pas du tout, ou alors en retournant la platine ?

Quant à la polarité ???

Help !

Alors visiblement, le câblage est piqué aux bornes des diodes. Donc pour la polarité, tu te fies au sens de celles-ci. D'ailleurs, c'est ce qu'ils te disent dans la notice:

"
- enlever de la platine les ampoules, douilles et culots pour y souder ensuite les fils à la place
- bien faire attention à la polarité, le "+" étant généralement du côté de la bague argentée
"

A partir de là, tu recopie la photo de la notice.

Et à priori, si tu ne veux pas t'emmerder, tu soude directement aux bornes des diodes.

[Didier]

Euhhhhhh .......

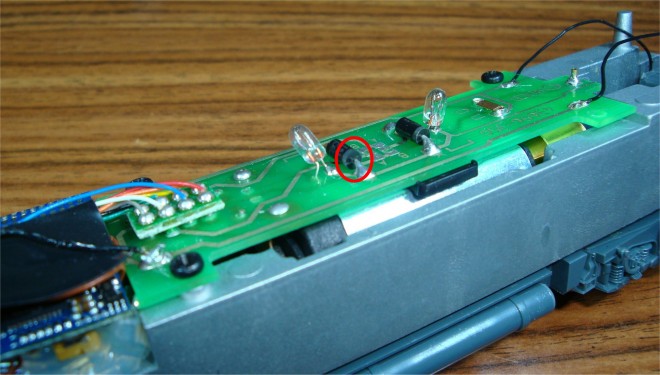

La bague argentée, c'est ça, je suppose :

[bnicolas1987]

oui c'est ça.

Mais ces ampoules fonctionnaient avec le digital ou pas?

A+

[Didier]

Oui, elles fonctionnaient.
J'm'ai lancé entre temps ...

[Didier]

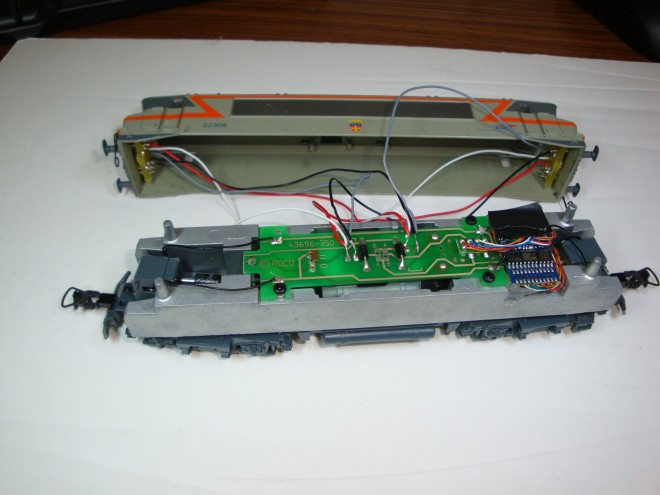

Voilà voilà ... reste plus qu'à constater l'échec essayer ...

[Didier]

Verdict : j'ai les feux rouges qui marchent dans un sens ... et c'est tout !!!

[joseph]

Eh bien voilà, ça m'a l'air impeccable!

Alors ça marche?

[joseph]

Verdict : j'ai les feux rouges qui marchent dans un sens ... et c'est tout !!!

T'es sûr du branchement de tes LEDs? parce qu'au niveau de ta platine à priori c'est correct.

[bnicolas1987]

Verdict : j'ai les feux rouges qui marchent dans un sens ... et c'est tout !!!

as-tu testé tes platines avant de les monter? Si non: le faire et remonter le tout

Si oui et que ça fonctionnait: essaye de te repérer comme ce que j'ai indiqué précédemment avec les couleurs des fils du décodeur.

A+
