Eclairage Roco BB 7200 - 15000 - 22000

[Didier]

J'ai juste essayer d'inverser les fils du "-" (noir/gris) : du coup j'ai toujours les mêmes feux rouges qui marchent ... mais en marche avant ! C'est pas vraiment ça non plus ...
(en plus j'avais pas trop raté mes soudures ... flute !)

T'es sûr du branchement de tes LEDs?

Je ne suis sûr de rien, moi !
Je suis un peu comme un "Windows addict" qui ferait ses premiers pas sous Linux en commande en ligne, par exemple ...

Bon, faut que je réfléchisse, là, car les LEDs me semblaient correctement montées, et je ne sais plus où est leur pôle "+" puisque j'ai coupé leur tige !

(Cela dit, les feux rouges qui marchent : super ! rien à voir avec précédemment, ça ne donne aucune envie de revenir en arrière !)

[bnicolas1987]

les poles des LEDs sont facile à retrouver en transparence:

la grosse partie c'est le - et la petite le +

A+

[Didier]

Merci de la précision : on en apprend tous les jours, et c'est déjà un excellent point !

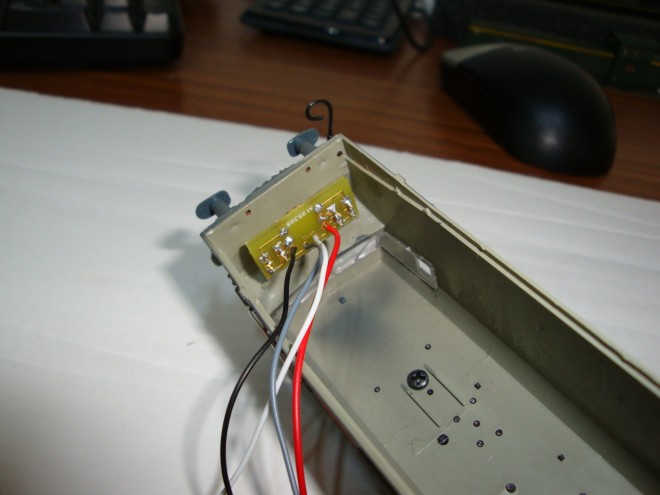

Cela dit il me semble que la soudure sur la platine est OK, et le câblage des CI aussi :

Reste le montage des LEDs ??? (elles sont soudées ...)
J'en aurai monté 3 paires de traviolle et une seule à l'endroit ?

[bnicolas1987]

pas forcément, mais as-tu testé ton montage avant de souder à la loc?

deux fils par couleur c'est juste?

donc le rouge qui fonctionne juste, tu le laisse sur la loc, tu enlève seulement ce qui ne va pas et tu testes groupe par groupe, d'abord les blancs qui doivent s'allumer en même temps que les rouges déjà justes et ensuite, l'autre fonction.

J'ai pas de loc de ce type ni ce montage à LED, mais j'ai peut-être un pote chez qui je peux aller voir pour la loc (si tu n'y arrives pas)

A+

[Didier]

C'est ce que je vais essayer cet après-midi - avant faut juste que je bosse un peu pour mon patron, mais ça sera vite fait ...

[XTof_vl]

Ne pas oublier de vérifier les connexions avec un multimètre

[Didier]

Arghhhh (bis repetita)

J'ai renversé (pour la polarité) les deux LEDs blanches du côté opposé aux feux rouges qui marchent correctement ... et rien de mieux !

Elles ne devaient donc pas être à l'envers ... je vais devoir les remettre dans l'autre sens ... déssouder deux points à la fois + réception de l'objet : c'est pas simple ... Et du coup je n'ai guère d'hypothèse pour tenter de résoudre le problème !

Si quelqu'un a une lumière (c'est le cas de le dire) ...

[Didier]

Pour être sûr de bien comprendre l'indication de bnicolas1987 :

Le "plus" de cette LED

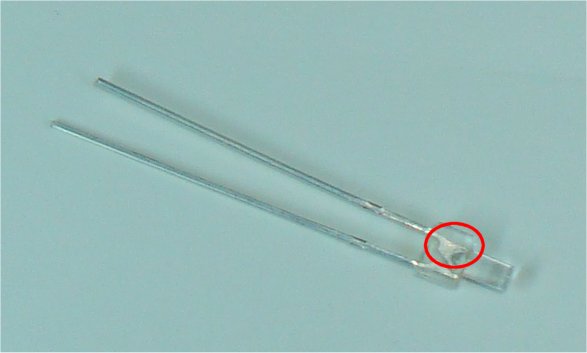

C'est bien cette branche là :

isn'it ?

Si la réponse est : oui; alors il me semble que j'ai bien remis les blanches en bonne place, mais que les rouges sont toujours à l'envers ... Peut-être que tant que ces dernières seront à l'envers l'ensemble ne marchera pas ?

Si c'est oui, en tout cas je change tout de position en fonction de ça, et on verra bien ...
Ah les expériences ! La méthode essai-erreur m'a toujours paru le nec plus ultra de la pédagogie ....

[bnicolas1987]

Pour être sûr de bien comprendre l'indication de bnicolas1987 :

Le "plus" de cette LED


C'est bien cette branche là :


isn'it ?

Si la réponse est : oui; alors il me semble que j'ai bien remis les blanches en bonne place, mais que les rouges sont toujours à l'envers ... Peut-être que tant que ces dernières seront à l'envers l'ensemble ne marchera pas ?

Si c'est oui, en tout cas je change tout de position en fonction de ça, et on verra bien ...
Ah les expériences ! La méthode essai-erreur m'a toujours paru le nec plus ultra de la pédagogie ....

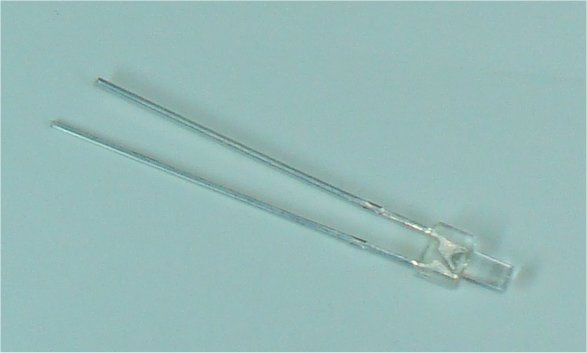

Et bien non, le + est la plus longue patte et le plus petite partie à l'intérieur de la LED, c'est donc le contraire que sur la photo...

Si tu veux, je vais voir avec mon ami qui a une nez cassé Roco si il veut pas monter ce kit... comme ça, je fais des photos.
Au pire, tu peux m'envoyer les kit et je te les monte (pas sur la machine, je suis pas fan du perçage de feux...)

A+

[Didier]

Ah, ok !!!
Comme quoi c'est utile de préciser.
Donc mes LEDS étaient bien placées, et il faut maintenant que je retourne mes blanches.

Merci de ta proposition, mais il est mieux que j'y parvienne par moi-même, on va bien y arriver ...
