Oh les belles leds

[XTof_vl]

Tu amènes deux fils d'alimentation (continu) vers ton TCO, plus les fils d'alimentation de tes rails, ainsi que les fils d'alimentation de tes moteurs d'aiguilles.

En final c'est assez simple, même s'il y a quelques fils en dessous du TCO.

[philb]

Y est a mon avis plus simple de mettre une resistance par groupe d'inter de cette façon


Pour me faire comprendre;

Jacques, peux-tu faire un schéma similaire pour deux interrupteurs et quatre leds stp ?

on verra ainsi s'il faut une résistance pour les deux systèmes ou une par système.

merci d'avance

[XTof_vl]

Vu le prix, il me semble comme Jacques que faire une R par interrupeteur me semble plus adéquat, et aussi plus répétitif comme circuit, donc plus facile sur un TCO, certainement s'il faut remplacer quelque chose.

[philb]

Dans ce schéma, peut-on considérer que les leds et les résistances sont en // depuis l'alimentation?

il y aurait un schéma avec les led en // après l'unique résistance, ou en série également après une unique résistance, ce dernier cas étant plus difficile à cabler et à faire évoluer;

vu toutes les résistances impliquées par le schéma de Jacques, ne vais-je pas me trouver coincé par la puissance de mon alimentation ?

[philb]

Désolé si j'insiste, j'aime bien TOUT comprendre;

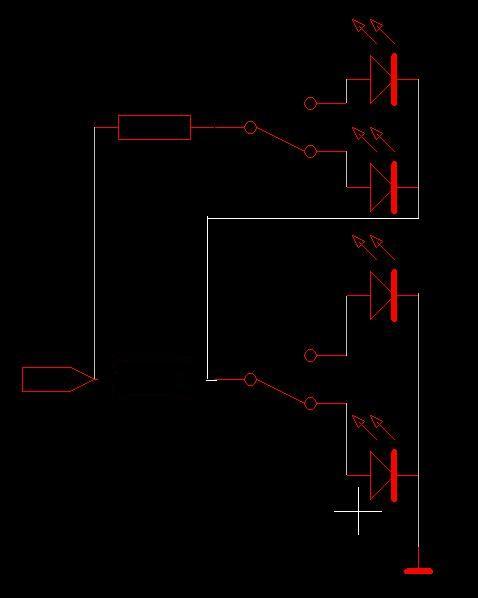

pourquoi pas celui-ci

[philb]

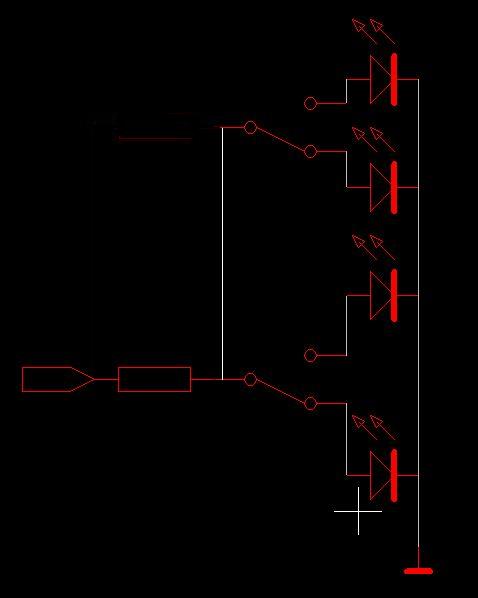

ou bien celui-ci...

[philb]

aaaaahhhhhh merci Jacques, ça répond parfaitement à ma question, et je supputait (j'ai pas dit suppurait ) la dernière remarque.

Il me reste plus qu'à comprendre, quand j'aurai 20 leds avec 20 résistances, pourquoi cela marche toujours; la résistance résiste (comme son nom l'indique) mais consomme aussi du courant vu qu'elle chauffe, mais le courant consommé par mes 20 résistances ne pénalise-t-il pas celui consommé par les 20 leds?

A priori, également, on m'a filé des résistances de 1khom, alors que 600 hom aurait mieux convenu (12V, 20mA)...

[philb]

Hi hi vais finir par avoir un cours magistral.

Pour 20 leds en série soit, mais 20 leds en //, faut combien de volts

[philb]

quand je dis en //, c'est en respectant le 1er schéma avec une résistance par led, pas le second avec une seule résistance pour toutes les leds.

[philb]

Dans ce cas ,ce n'est plus en // vu que c'est des circuits distinct !!!!

vous fachez pas M'sieur, pour moi depuis le transfo + vers le transfo -, c'était un circuit unique..., alim unique, 12 volts uniques... d'où ma difficulté de comprendre depuis le début.
