Relais et ils

[Papou89]

Petite précision le + de la led c'est bien la patte la plus long...

Oui, si le - c'est la patte la plus courte, y'a des chances que le + soit la plus longue...

La résistance, tu la mets où tu veux, entre l'anode et le + ou entre la cathode et le -, du moment qu'elle y est.

[telec]

Donc pas de problème mon branchement est bon, donc reste a savoir pourquoi cette foutu led de 3mm ne s'éteint pas complétement à la sortie du train de la voie de garage???????

[telec]

Non il n'y a rien de branché sur le réseaux à part les modules pour les voie de garage...

C'est quoi ça ?

C'est des BM1 pour que certaine loco avec décodeur équipé de l'ABC s'arrête seule avant le heurtoir....

[Papou89]

T'as mis des BM1 en plus ? Ça n'est pas utile puisque ton montage est presque un BM1, à une diode près...
Ou tu mets ta led en parallèle sur le BM1...

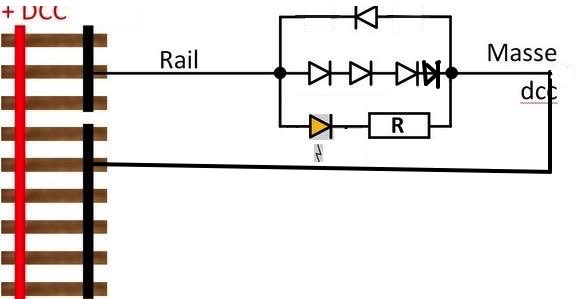

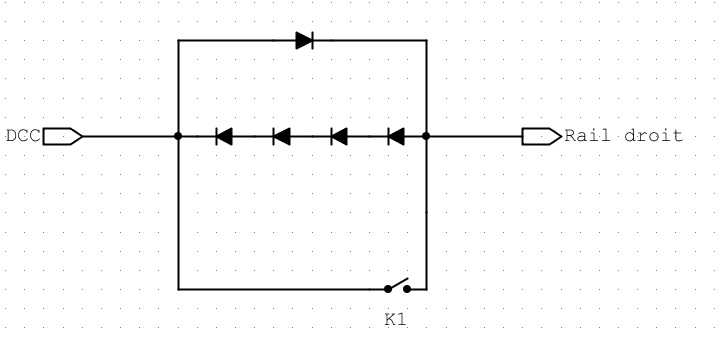

Schéma du BM1 :

Avec une led :

[telec]

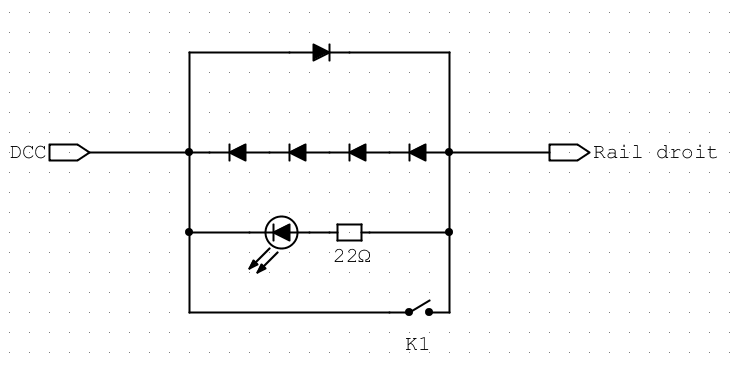

Non je n'est pas remis de BM1 en plus, je me suis mal expliqué je n'ai qu'un montage sur chaque voie de garage qui est celui-ci avec une résistance de 22 Ohm

[Papou89]

Nos réponses se sont croisées...

[telec]

Donc d' ou cela peux t' il bien venir??? puisque le montage est bon.

[cc7001]

Pour éviter que la led s'allume , augmente la valeur de la résistance et çà devrait suffir. 2 de 22 ohms en série par exemple. La led est située sur un tableau de contrôle? Où passent les fils qui vont vers les 4 diodes? Si çà se trouve il y a de l'induction le long du chemin et ...

[Papou89]

...Si çà se trouve il y a de l'induction le long du chemin et ...

C'est possible, le DCC ça rayonne un peu...
T'as une grande longueur de fils entre ta voie et le TCO ?

[telec]

Merci pour vos réponses,
J'ai essayer une résistance 470 Ohm, puis une 1000 Ohm, et le problème étais toujours présent, j'ai donc essayer d'autre leds, une led rouge type canon de 2mm, ensuite une led blanche de 1.8mm et là plus de problème ni avec l'une ni avec l'autre, donc j'en déduit que cela viens de mes leds rouge 3mm, peut-être une mauvaise série je n'en sait rien.
Pour répondre à vos question effectivement entre les leds sur le TCO, et les modules sur les voies de garage, pour certaines il y a environ 1,50 M à 1,70 M. En plus lors de mes essais je me sert de ma voie de programmation et là il n'y a plus que quelques centimètre de câble pour les essais.....Et le problème étais toujours là.
Merci à tous pour vôtre aide.
