Moteur Peco PL-11 et alimentation des pointes de cœur

[Fgr]

Bonjour,
Je souhaiterai utiliser des moteurs Peco PL-11 avec des aiguilles electrofrog de la même marque mais comment fait-on alors l'alimentation des pointes de cœur?
Merci pour votre aide

[XTof_vl]

La pointe de coeur, en fonction de la direction de l'aiguille, doit être alimenté par le rail droit ou le rail gauche.

Sur les 3 contacts d'un moteur adéquat, le central doit alimenter la pointe de coeur de l'aiguille et les deux autres doivent être alimentés par le courant de la voie, rail droite et gauche.

Mais il faut un moteur avec inverseur, ce qui je pense n'est pas le cas des PL11.

[Fgr]

Merci pour tes précisions, je le sais et le mets déjà en oeuvre sur mon réseau avec mes moteurs PL10.
Effectivement, la difficulté avec le PL11, c'est comment effectuer cette alimentation des pointes de coeur alors que rien ne semble prévu pour, à l'inverse des moteur PL10 par exemple.
Alors si quelqu'un a déjà fait un montage perso pour contourner cette difficulté, je suis preneur de son aide...

[mtcdf]

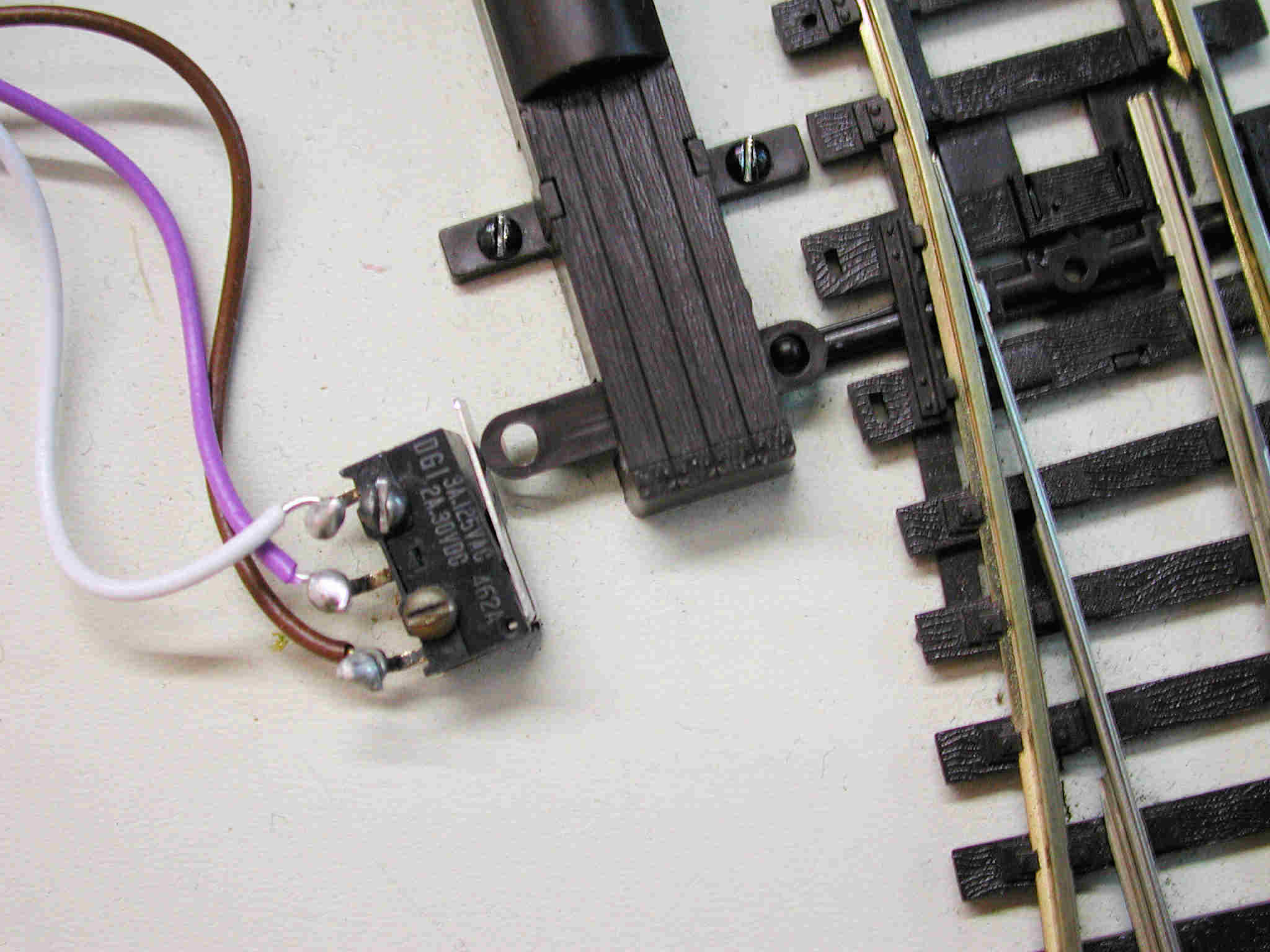

Une solution :

[Fgr]

Peux-tu davantage expliquer?

[XTof_vl]

C'est un contact provoqué par le déplacement de la traverse du moteur qui fera l'alimentation du coeur de l'aiguille.

[mtcdf]

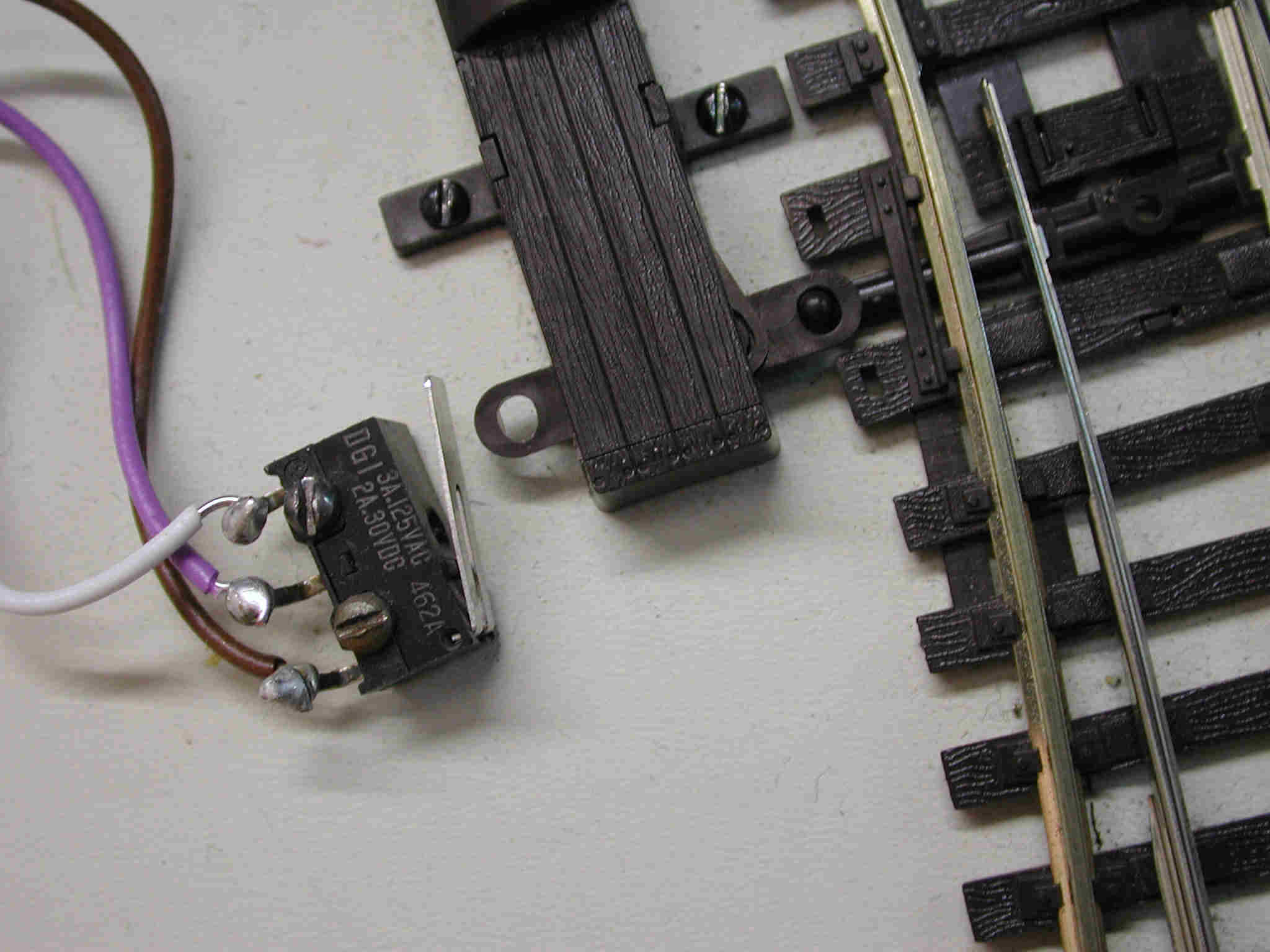

Le petit boitier marqué DG1 est un contacteur inverseur commandé par appui sur la languette métallique.
La borne commune est celle qui est du coté de l'articulation de la languette, le contact travail (celui qui est fermé lorsque l'on appuie sur la languette) est au milieu, le dernier est le contact repos.
Disponible chez CDF sous la référence 90110003.

[Fgr]

Et c'est fiable? Les pointes de coeur sont bien alimentées?

[Fgr]

Le petit boitier marqué DG1 est un contacteur inverseur commandé par appui sur la languette métallique.
La borne commune est celle qui est du coté de l'articulation de la languette, le contact travail (celui qui est fermé lorsque l'on appuie sur la languette) est au milieu, le dernier est le contact repos.
Disponible chez CDF sous la référence 90110003.

Tu n'aurais pas un schéma de l'ensemble? Je ne visualise pas très bien.

[gib]

Ca s'appelle aussi un microswitch, ou depuis peu "cherry switch" chez les revendeurs de composants. Normalement dans les rubriques de composants pour modélisme, dans les catalogues généraux.

Voir par exemple ici
