Cablage section de voie

[blackleroc]

Question

pour le câblage

j'ai opté pour un feeder en 2.5 mm² (fil dispo en stock)

le repiquage du feeder aux voies sur max 10/15 cm de long avec du 0.4 mm² dispo en stock

reste à définir la section pour

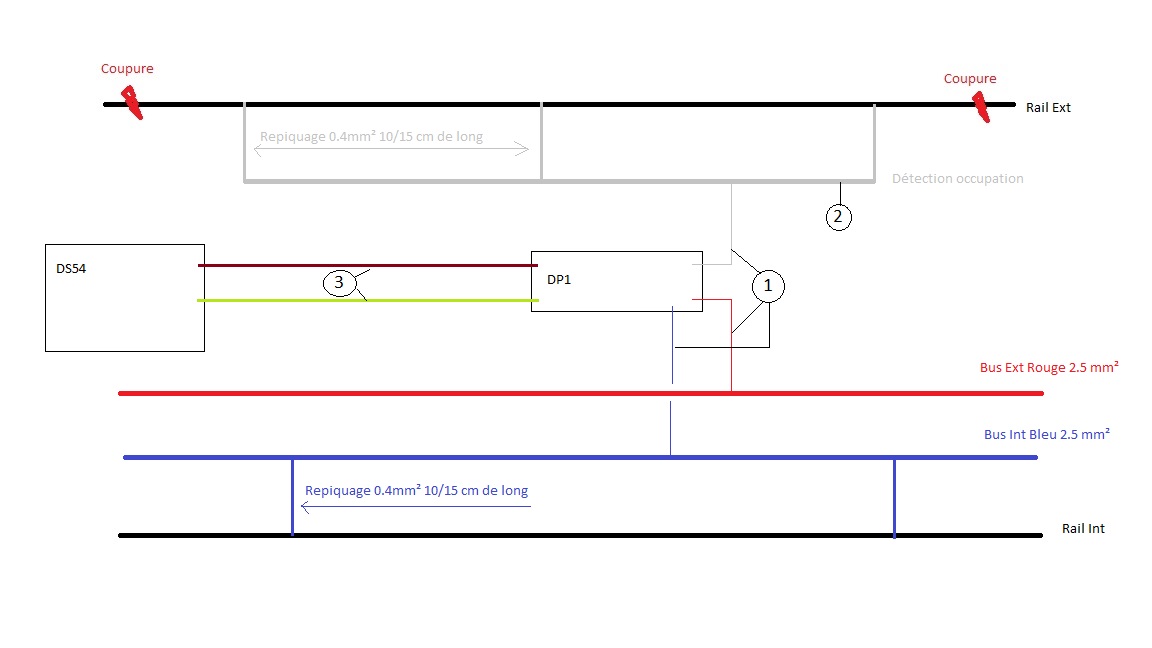

Fil d'alimentation des repiquages côté rail coupé pour les sections de voie (N°2 sur le dessin) longueur max 3M

Repiquage feeder (fil bleu) >> DP1 et feeder alimentation rail (fil gris) >> DP1(N°1 sur le dessin)longueur max 50cm

Fils entre le DP1 et le DS54 N°3 sur le dessin longueur max 2 M

Qu'en pensez-vous ?

Merci de vos réponses et bon dimanche

Robert

[gib]

Je ne comprends pas ton schéma : C'est quoi DP1 et DS54 ?

Par contre, feeders : Toujours le plus gros possible. Repiquages : toujours le plus court possible

[blackleroc]

Le DP 1 est un module de détection d'occupation par conso de courant

Le DS54 Module de gestion entré conso pour remonter l'info à la centrale et au logiciel de gestion



Robert
