Bonjour,
Je me lance dans la digitalisation du petit Y7400 LSM
Pour cela j'ai passé commande d'un decodeur ESU Lockpilot v4 MICRO et d'un PowerPack
Si le décodeur doit trouver sa place sur un des flancs, j'imaginais pouvoir caser le powerpack de l'autre coté et roule...sauf que... apres verification je crains que ca ne rentre pas, le condensateur me semble trop gros.

Donc ma question, es ce qu'il est possible de remplacer le condo de serie par un plus petit ou une meme version "supercapa" mais de taille moindre??? car le nerf de la guerre va etre la taille ici^^
D'ailleurs es ce que quelqu'un connait les caractéristiques de ce condensateur?

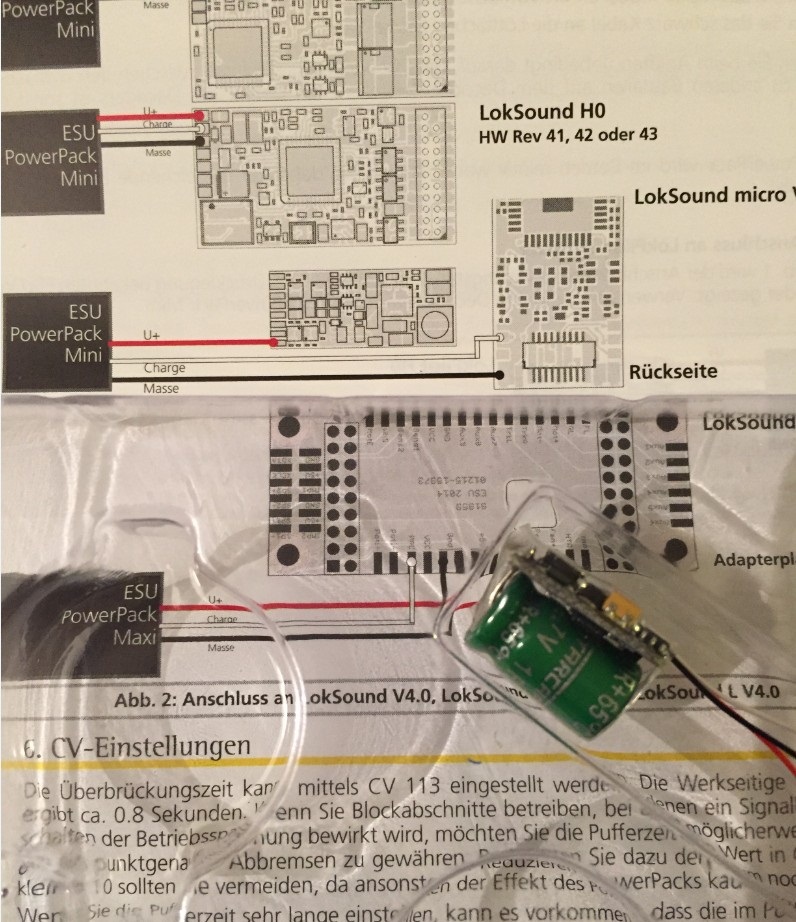

En photo le power pack


Merci d'avance!

[Nicolas R]

Peut-être une réponse,moi ,sur un engin avec un emplacement restreins,j'ai séparer le condo de la platine,que j'ai relier par du gros fils électrique,donc ,j'ai pu caser l'un et l'autre dans deux endroits différent.

[2944]

Merci Nicolas
Effectivement l'idée m'a traversé l'esprit aussi,je dois recevoir l’équipement cette semaine, on verra si c'est techniquement possible sur ce module

D’ailleurs sur le y7400 j'ai trouvé des photos de digitalisation, mais certains laisse les résistances(et la capa) d'origine, d'autre les enlèves. Quel est la meilleur solution? a quoi sert les résistances et la capa d'origine?

[Nicolas R]

Pour mon compte,je branche direct les deux fils orange/gris du décodeur sur les bornes moteur,pas de condo ni résistances ,c'est ce que préconise ESU

[2944]

Merci, je vais virer ca du coup, et ca me fera de la place en même temps!
Car c'est quand même vraiment tout petit a l'interieur

Bref j'ai recu les composants, niveau du decodeur le micro passera sans souci...le power pack par contre, trop gros comme je le pensais Du coup je vais voir pour essayer de deplier le condo a 180° histoire de voir si ca passe a la verticale, bon le machin est dans une genre de gaine thermo transparente, va falloir l'ouvrir...

Je m'y mettrai dans 15jours, le temps de recevoir les led cms a greffer dans les phares.
Par contre toute la doc (decodeur et PowerPack) est en allemand meme pas d'anglais...la ca me fait suer car c'est pas très clair les branchements (c'est mon premier...) et là pour un decodeur micro le schema me laisse perplexe

[Nicolas R]

Et alors des nouvelles ? je vais en monter un avec power pack,je mettrais des photos des connections

[BURLINGTON]

...D’ailleurs sur le y7400 j'ai trouvé des photos de digitalisation, mais certains laisse les résistances(et la capa) d'origine, d'autre les enlèves. Quel est la meilleur solution? a quoi sert les résistances et la capa d'origine?

Ce n'est pas des résistances mais des selfs d’antiparasitage combinées avec un condensateur (capacité)
Personnellement, j'ai tout viré pour connecter le décodeur. Lenz Silver mini pour ma part.
Sinon le couple selfs plus condensateur sert à l'antiparasitage des ondes radio. Ça ne sert à pas grand chose dans notre cas mais c'est normalement la loi sur les appareils électriques.

[Nicolas R]

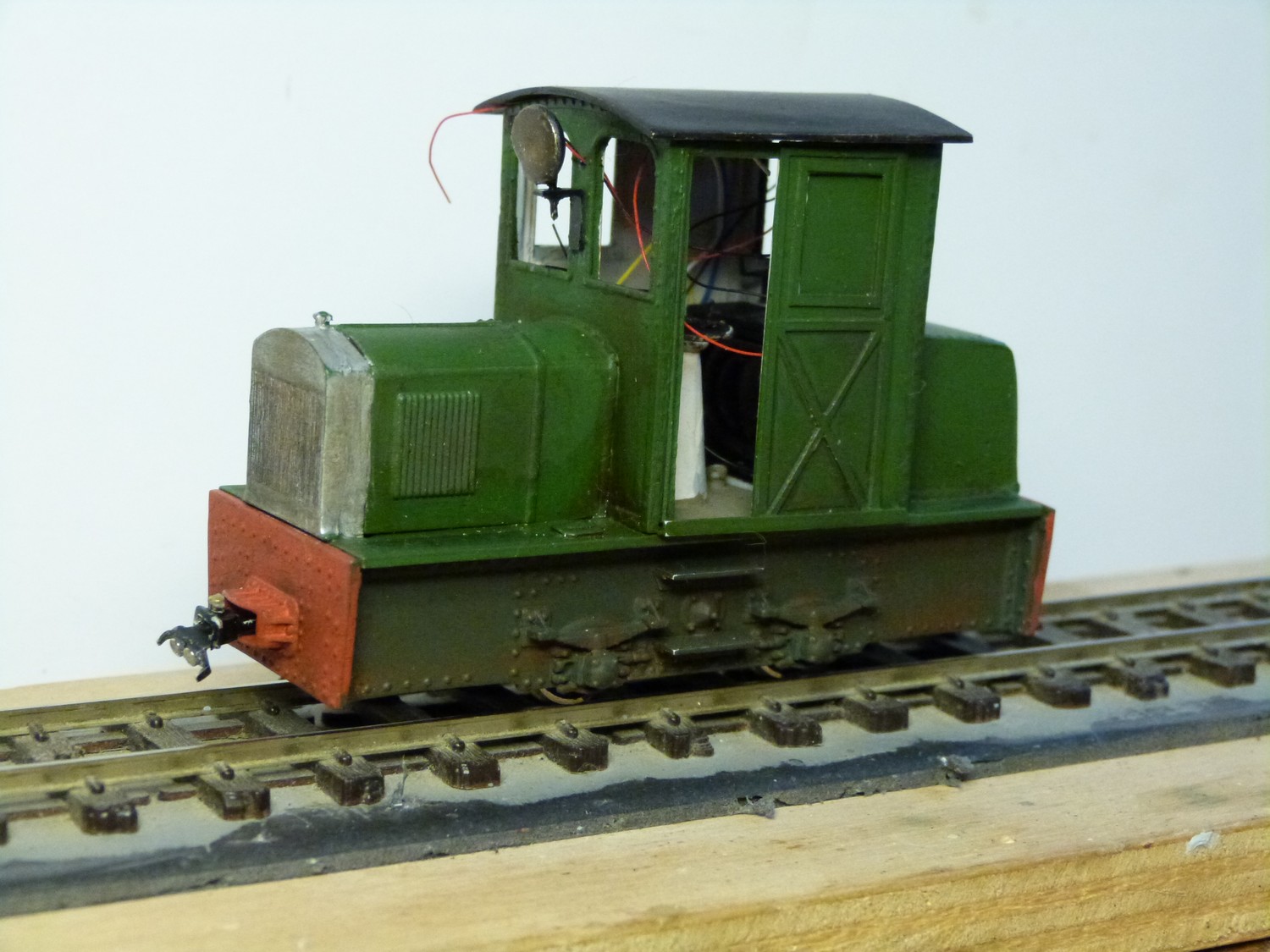

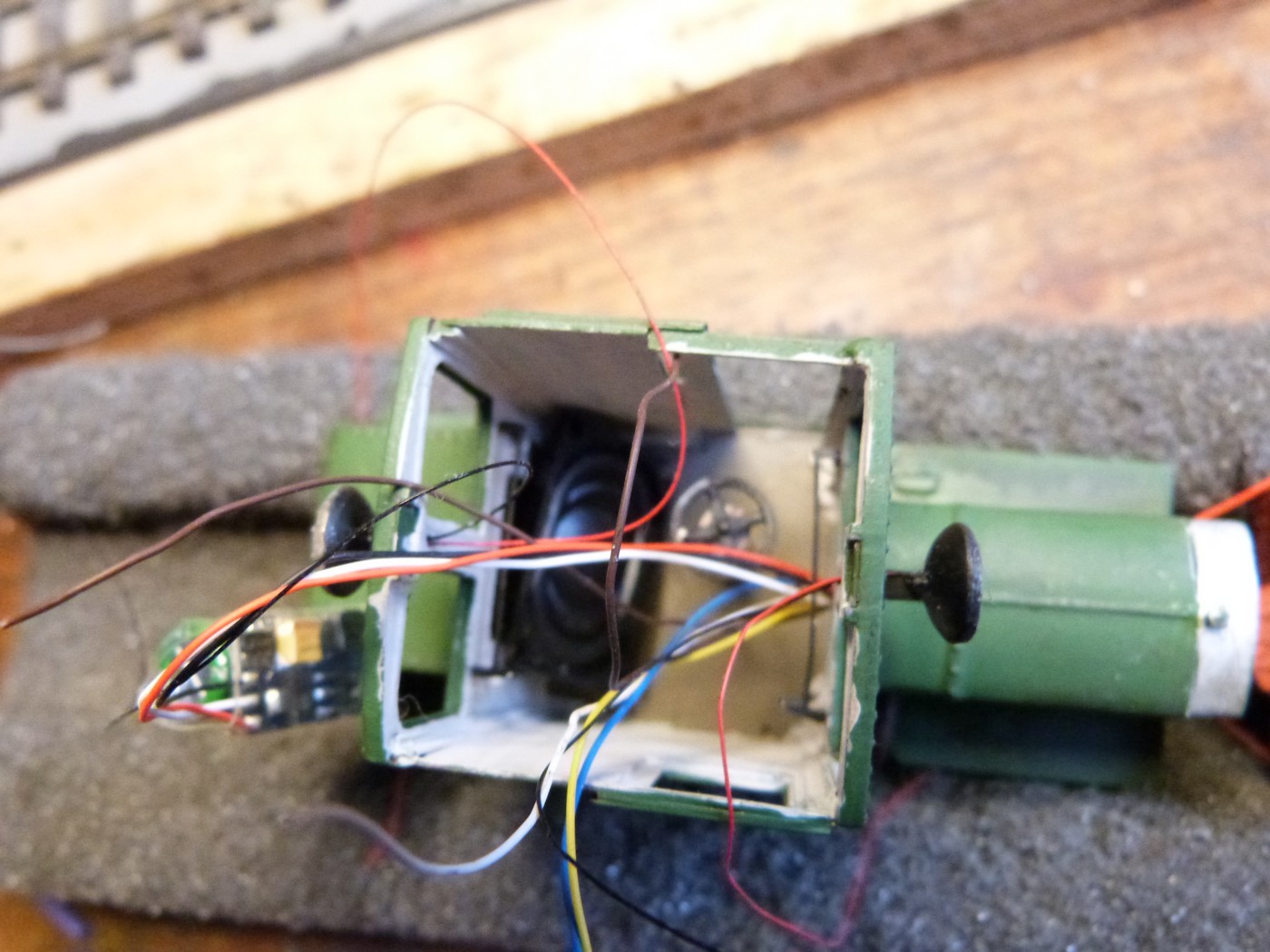

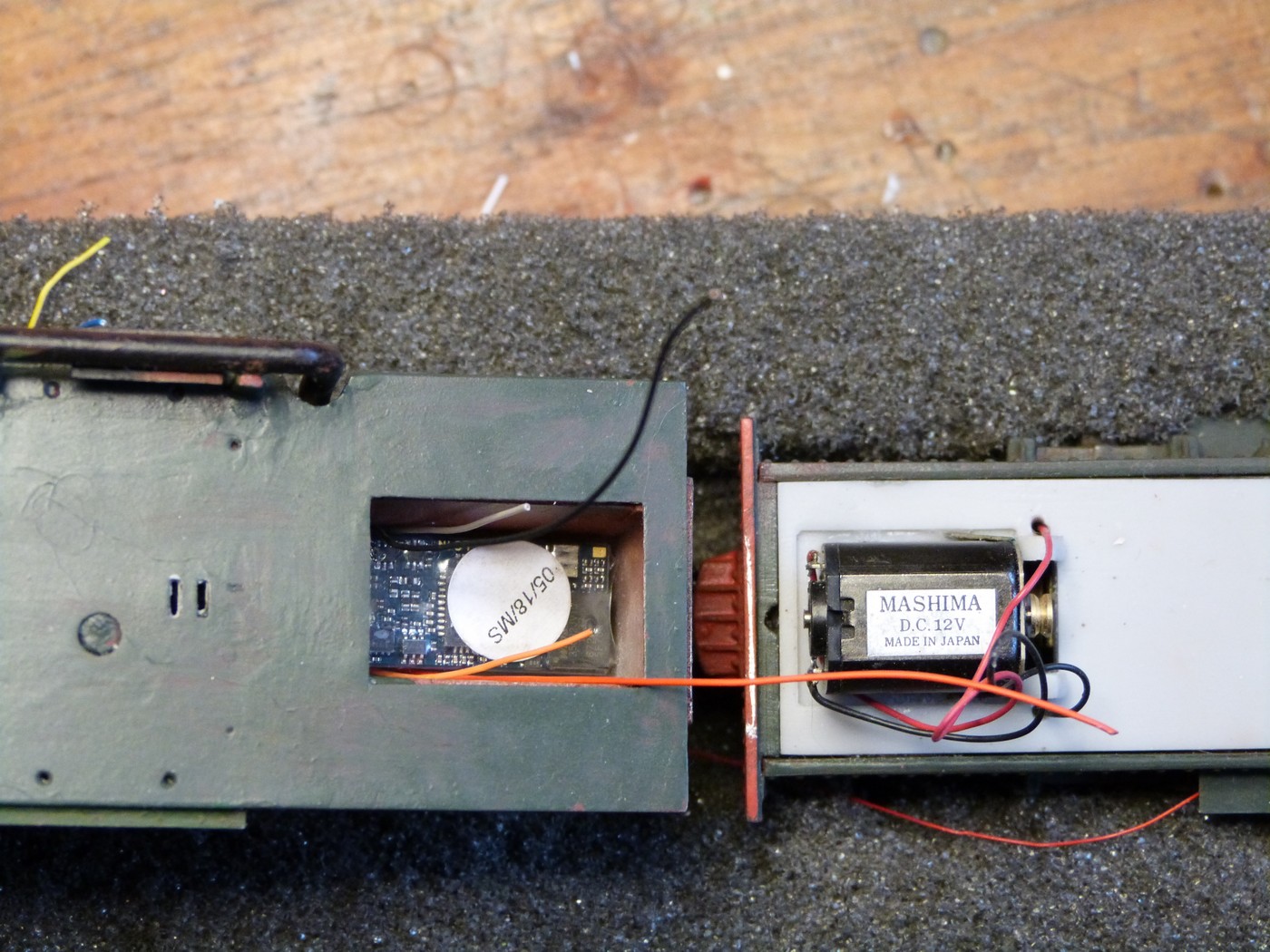

Quelques photos de mon montage dans un petit locotracteur

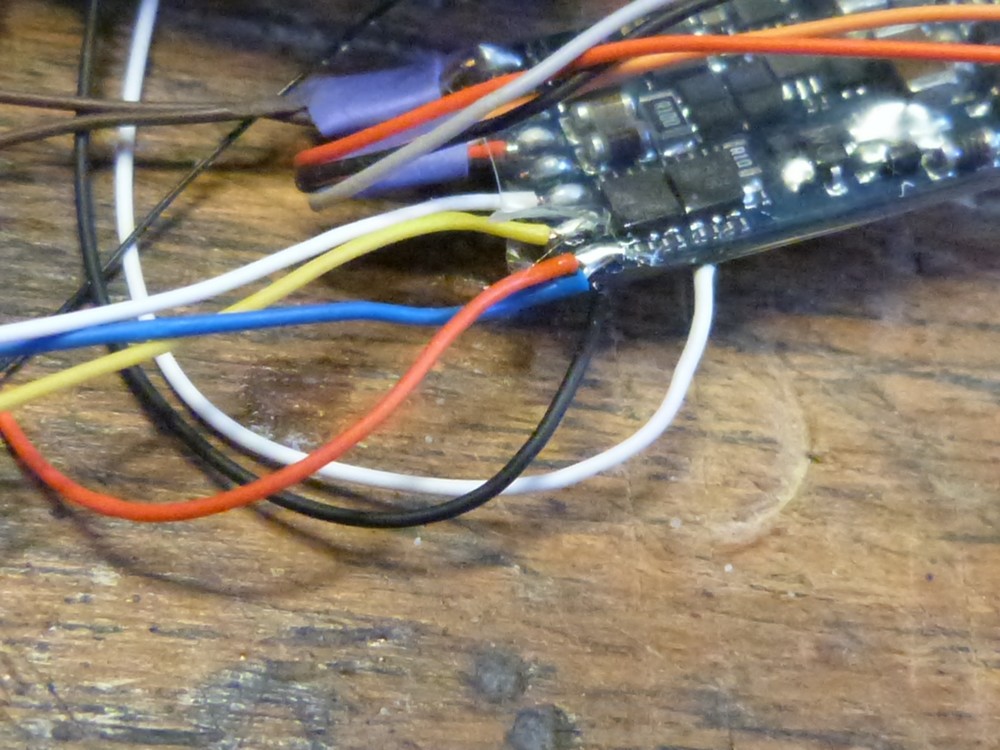

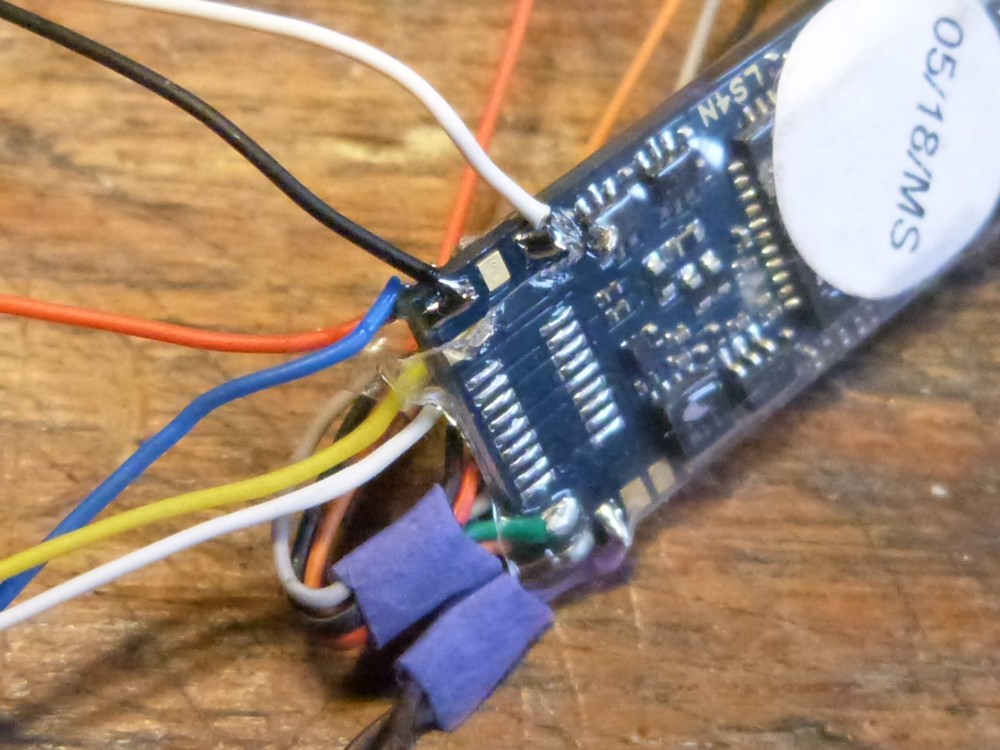

Pour le power pack ,le + à été pris sur le fil bleu du décodeur,sur l'autre face ,souder les deux fils 1 blanc et 1 jaune

[2944]

Et alors des nouvelles ? je vais en monter un avec power pack,je mettrais des photos des connections

Pas encore eu le temps de commencer
Merci pour les photos en tout cas!

[2944]

Petite news...
Par manque d'outils adéquates (fer a souder très fin, fraiseuse etc etc) J'ai finalement fini par le faire faire...

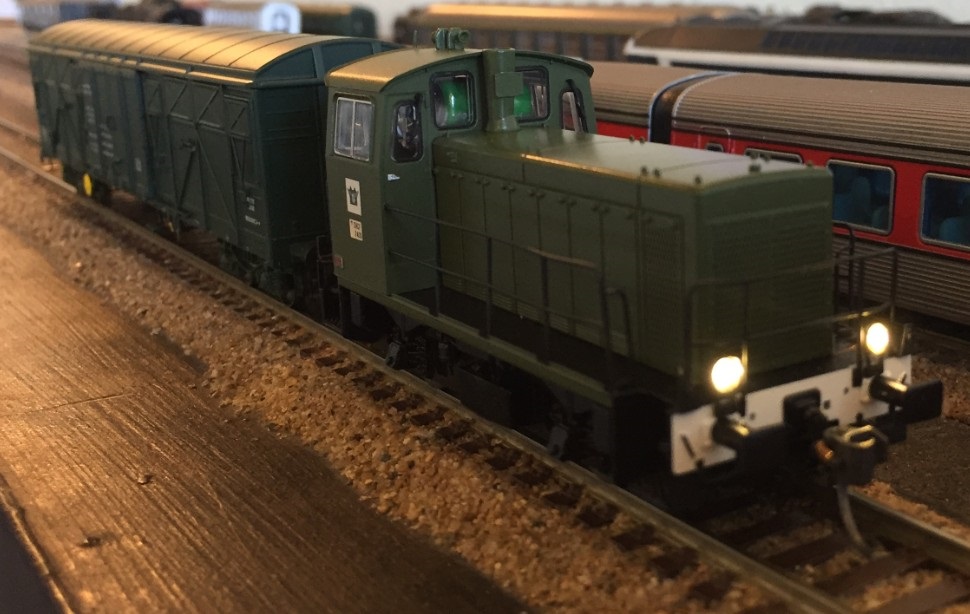

Donc le résultat en photo avec les feux (avant et arrière dispo)
L'ajout du power pack rends la machine aussi efficace qu'un moyse! fini les pb de planter de baton de choux sur les aiguillages, là ca passe impec partout meme au cran 1

Vous remarquerez le condo dans la cabine...il n'a pas été facile de tout faire rentrer mais c'est passé
