Eclairage avec decodeur D&H 10

[CdM]

J'essaie avec assez peu de succès de reprogrammer un décodeur D&H 10 pour obtenir un éclairage normal sur ma machine. Quand je dis normal, c'est blanc devant, rouge derrière et inversion en cas d'inversion de sens de circulation.

A priori, d'après ce que j'ai compris, tout (?) se passe au niveau des CV 33 et 34. Alors je teste.. Bit 0 à 0, bit 0 à 1, bit 1 à 0, bit 1 à ...

Mais je n'en sors pas .

L'un d'entre vous disposant d'un décodeur de même type pourrait-il m'indiquer ce que contiennent les CV liés aux fonctions d'éclairage ?

Par avance, merci... Et bonne soirée !

[Rockandrail]

Ceci peut peut-être aider.

DH05A_DH10A_fr.pdf

(923.33 Kio) Téléchargé 196 fois

[CdM]

Merci beaucoup, ça m'aide... partiellement : désormais, avec les valeurs indiquées par défaut, j'obtiens les feux rouges à l'avant en marche AV et pas de feux blancs à l'arrière. Quand j'inverse la direction, ça me donne les feux blancs à l'arrière et pas de feux rouges à l'avant...
Je suis perplexe

[Rockandrail]

Et en suivant les tableaux de la page 32?

CV33 à 9
CV34 à 6

CV113 à 2
CV114 à 4
CV115 à 2
CV116 à 4

[CdM]

Merci pour ces pistes.

Je viens d'essayer , c'est à s'arracher les cheveux, ça ne fonctionne toujours pas

Je me demande si je ne vais pas bientôt me lancer dans le tricot... Le point de croix, c'est bien aussi, comme occupation, non ?

[PhilHO95]

Solution 1:
Normalement (c'est normalisé NMRA) tous les décodeurs doivent avoir cette option dans le CV29.
Ce qui semble etre le cas pour ce decodeur:
Faire un reset du décodeur, puis mette le bit 0 du CV29 à 1.

Solution 2:
L'autre solution est d'inverser le "mapping" des sorties fonction:
mettre "2" dans le CV33
et "1" dans le CV34
Il faudra certainement faire un "reset" du décodeur avant pour revenir dans un état correct.

[Shamrock]

Bonjour,

Voilà ce que j'ai pour un D&H10C :

CV33 : 1
CV34 : 2

CV113 : 4
CV114 : 4
CV115 : 0
CV116 : 0

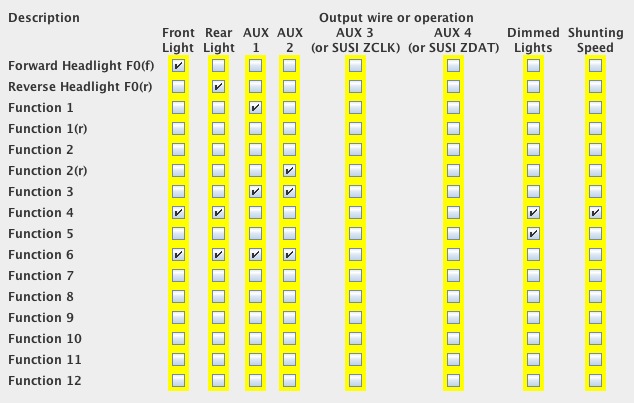

Et ce que cela donne dans JMRI pour la "function map" :

Bon courage

[CdM]

Un grand merci à vous, Messieurs, votre aide m'a été précieuse et m'a permis de faire (enfin) fonctionner la merveille.

Je dois reconnaitre deux chose ce soir, après deux interrogations postées sur ce forum : la première c'est que je ne regrette pas de m'y être inscrit; la seconde c'est que j'espère, un jour, parvenir à disposer d'assez de connaissances pour pouvoir, à on tour, apporter de l'aide à des gens de mon genre

Bonne soirée à tous. Et merci encore !
