Inversion Feux rouges en compte tenu du sens de marche

[Nonodudu76]

Bonjour
J'ai digitalisé de vieilles loc analogiques.
J'ai deux modèles de décodeurs :
Des Gold+ de chez LENZ et des Lokpilot5 de chez ESU.
Sur chacune, les feux rouges sont branchés sur les sorties appelées C et D chez LENZ ou AUX3 et AUX4 chez ESU.
Sur les LENZ, j'ai trouvé comment programmer une circulation HLP avec des blancs à l'avant par la touche F0 et les rouges à l'arrière par la touche F1.
Lors d'une changement de direction, tout s'inverse.

Par contre, je n'ai pas trouvé comment faire la même chose sur le ESU. Lors d'un changement de direction, les feux blancs s'inversent, mais pas les rouges. Je dois éteindre F1 et allumer F2.
Quel(s) CV faut-il modifier et quelle(s) valeur(s) leur attribuer pour que les rouges s'inversent tout seul ?

Bonne soirée

[Nonodudu76]

Bonjour
Petit Up : Personne ne connais les Lokpilot ?

[BURLINGTON]

Le plus simple c'est de lire la notice. Ou si tu le peux utiliser un logiciel comme DecoderPro. Les ESU sont très compliqué.

[Nonodudu76]

Le plus simple c'est de lire la notice.

Tu prêches un convaincu. J'ai toujours lu entièrement la notice avant de brancher ou d'utiliser un appareil quel qu'il soit (informatique, électroménager, électronique, mécanique, etc...).
Mon problème est que je ne comprends pas cette notice. Je n'arrive pas à déterminer quels sont les CV à modifier.

Ou si tu le peux utiliser un logiciel comme DecoderPro. Les ESU sont très compliqué.

J'utilise DecoderPro, mais cela ne m'explique pas quels CV modifier.
Je joints l'extrait de la notice pour m'aider à la comprendre.

Extrait Notice décodeur ESU Lokpilot V5.pdf

(536.56 Kio) Téléchargé 216 fois

[dnrphil]

Bonjour.
Donnes moi la référence de ton décodeur ESU ainsi que la couleur des fils utilisés pour les feux rouge.

[Nonodudu76]

Bonjour.
Donnes moi la référence de ton décodeur ESU ainsi que la couleur des fils utilisés pour les feux rouge.

Bonjour
C'est un LOKPILOT 5 (Référence 59610)

Le fil blanc est sur les feux blancs Avant
Le fil Jaune est sur les feux blancs Arrière
Le fil vert est sur les feux rouge Avant (Fonction F1)
Le fil Jaune est sur les feux rouge Arrière (Fonction F2)

Pour info, j'utilise des LED bicolores. Je ne peux (et ne veux) donc avoir les blancs et rouges du même coté en même temps.

[BURLINGTON]

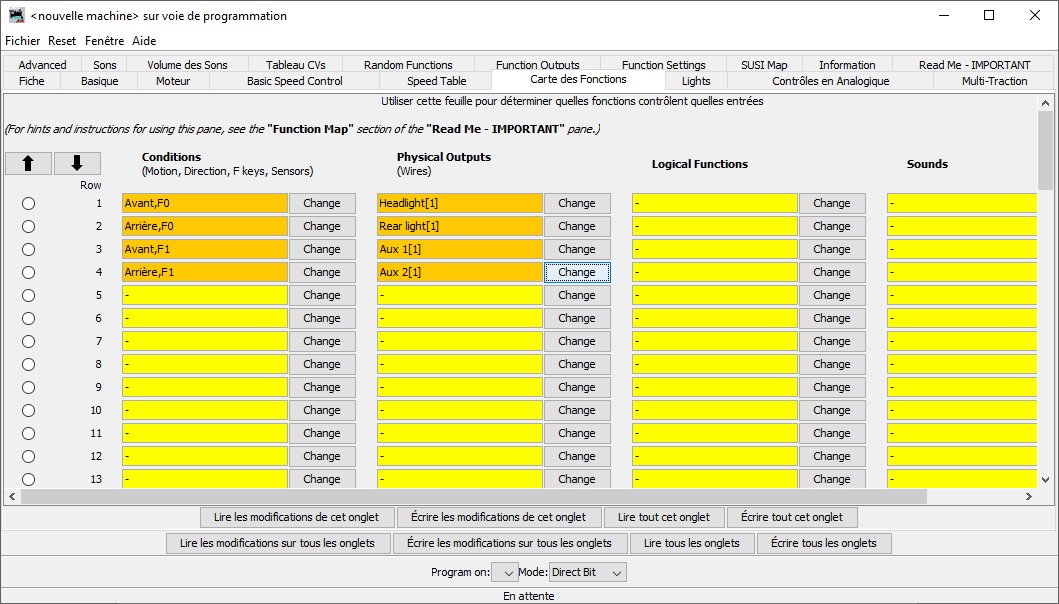

Voici un extrait d'un exemple de mapping fait dans DecoderPro pour un Lokpilot 5

[dnrphil]

Bonjour.
Donnes moi la référence de ton décodeur ESU ainsi que la couleur des fils utilisés pour les feux rouge.

Bonjour
C'est un LOKPILOT 5 (Référence 59610)

Le fil blanc est sur les feux blancs Avant
Le fil Jaune est sur les feux blancs Arrière
Le fil vert est sur les feux rouge Avant (Fonction F1)
Le fil Jaune est sur les feux rouge Arrière (Fonction F2)

Pour info, j'utilise des LED bicolores. Je ne peux (et ne veux) donc avoir les blancs et rouges du même coté en même temps.

Deux fils jaune? Ne serait-ce pas plutôt un violet pour la fonction F2?

[Nonodudu76]

Deux fils jaune? Ne serait-ce pas plutôt un violet pour la fonction F2?

Oupsss !!!!
Désolé pour le copier / coller malheureux.
C'est effectivement le fil violet pour F2

[dnrphil]

Ok,

Aux 1 avec le fil vert en marche arrière, Aux 2 avec le fil violet en marche avant.
Je te propose une programmation pour piloter les feux rouge uniquement avec la touche F1, la commutation se fera selon le sens de circulation.
Voici les CV à programmer.

Il faut auparavant programmer les
CV31 = 16 et CV32 = 3
Puis :
CV289 = 72
CV305 = 68
CV306 = 0

Voilou.
