résistances pour leds bicolores

[pascalou55]

bonjour
je voudrais savoir quelle résistance je dois mettre sur deux leds bicolores avec cathode commune car je suis un peu perdu
merci d'avance de vos réponses

[jc59]

Bonsoir Pascal,

Comme on l'a évoqué dans ton autre fil, la valeur des résistances à adopter peut varier dans de grandes proportions selon le modèle de la led et la luminosité souhaitée, disons entre 1 et 15 kΩ.
Si tu fais référence à ta copie d'écran du 22 mars, tu peux utiliser ce montage avec une résistance par led si les luminosités sont satisfaisantes pour les deux couleurs. Tu peux commencer par une résistance de 10 kΩ et tu augmentes ou diminues cette valeur selon ton souhait.
Si tu souhaites une luminosité différente pour chaque couleur, tu relies directement la cathode et tu places une résistance en série avec chaque anode.

Jean-Claude

[F2020]

Bonjour ,

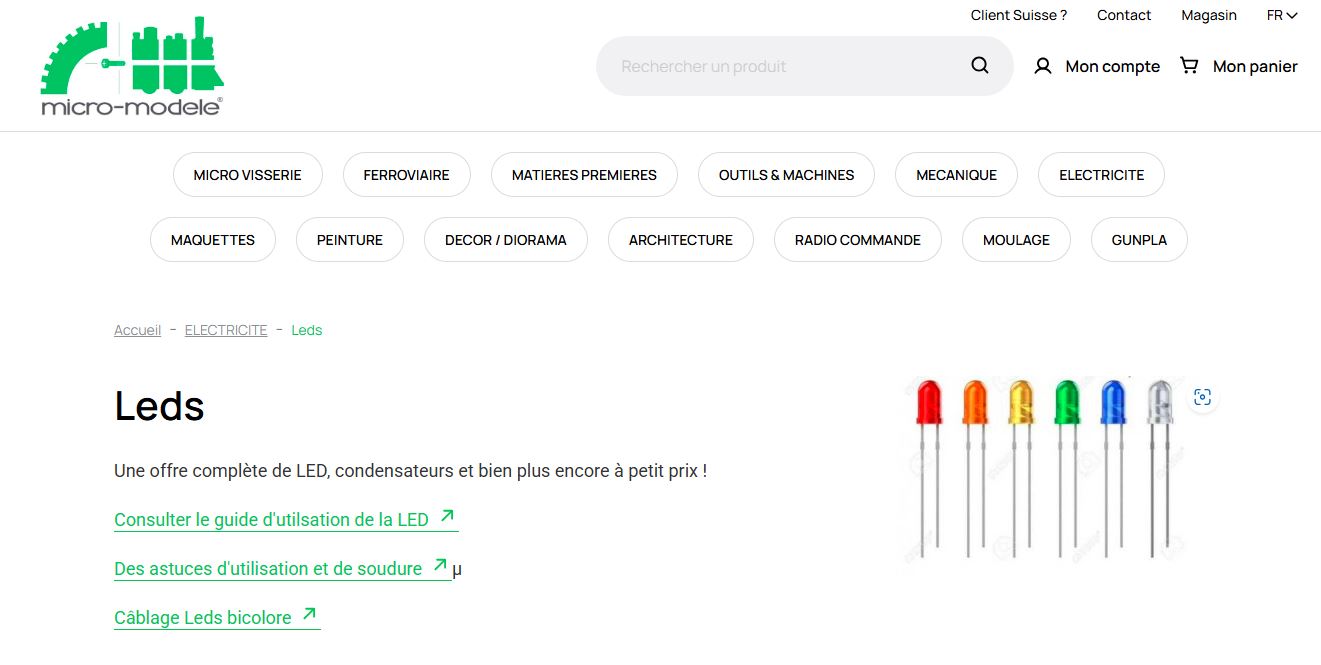

Sur le site de Micro-modele , il y a des fichiers en PDF à consulter.
Cordialement.
Jean-Pierre
