FUMIGENE SUR BRAWA 131T

[FRESCO]

Bonjour à tous
Je posséde une 131T Brawa , je l'ai digitalisé avec un loksound V3,5 21 broches , de plus je voulais lui ajouter un fumigene Seuthe N°20 (1 seul fils) . D' apres Brawa la loco est préparée fumigene , je ne vois rien pour brancher le fumigene je ne sais comment faire , si quelqu'un peut m'aider se serait bien

merci d'avance
a plusac

[XTof_vl]

Préparer fumigène = il y a la place de mettre le bon fumigène dans la loco. Ce n'est pas précâblé fumigène.

Tu dois brancher le câble d'une des sorties du décodeur sur le fumigène. Mais normalement, le deuxième sur le bleu du décodeur. Mais tu dis qu'il n'y a qu'un fil... Peut-être sur le fumigène lui même (un fil plus le corps du fumigène à la masse).

[FRESCO]

oui c'est ça , il n'y a qu'un fils. Donc le corps du fumigene à la masse et le fils du fumigene sur une sortie aux du décodeur.Mais ce qui m'etonne , pourquoi mettre un décodeur 21 broches sans fils, et ensuite devoir rajouter un fils quand on met un accessoire , de plus quand la machine est préparée fumigene????

[XTof_vl]

C'est que sur la carte du de la loco il doit se trouver un endroit pour y fixer le fil du fumigène et qu'il y a une continuité électrique entre cette carte et le corps du fumigène. Si tu ne sais pas, fais des photos précises.

Il existe sur le morop (morop.org) une description des 21 broches. Donc, il est possible en parcourant le circuit de voir où se situe le fil en rapport avec le fumigène, s'il existe.

[FRESCO]

ok merci je demonte, je fais des photos , je vous tiens au courant...

[FRESCO]

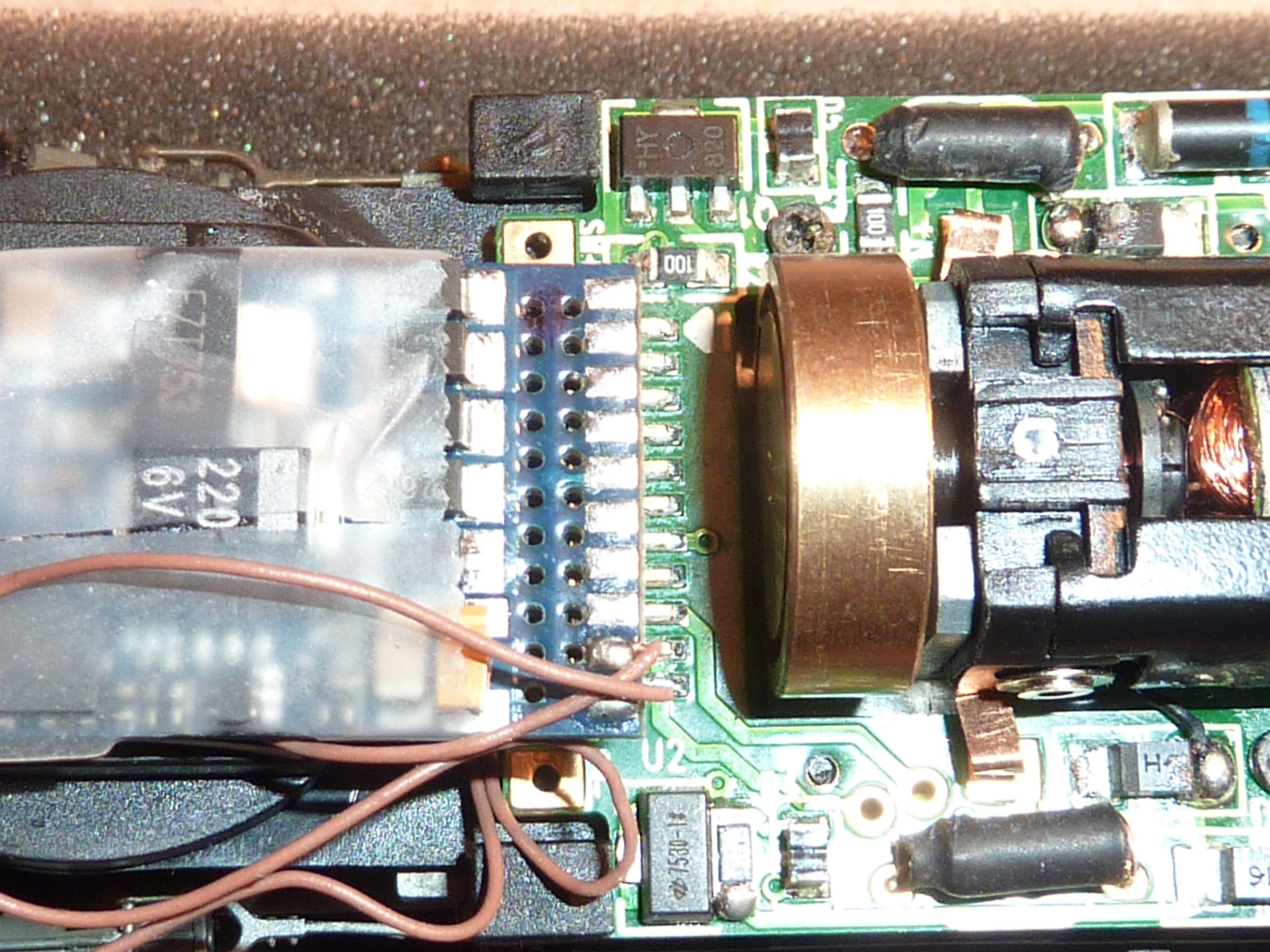

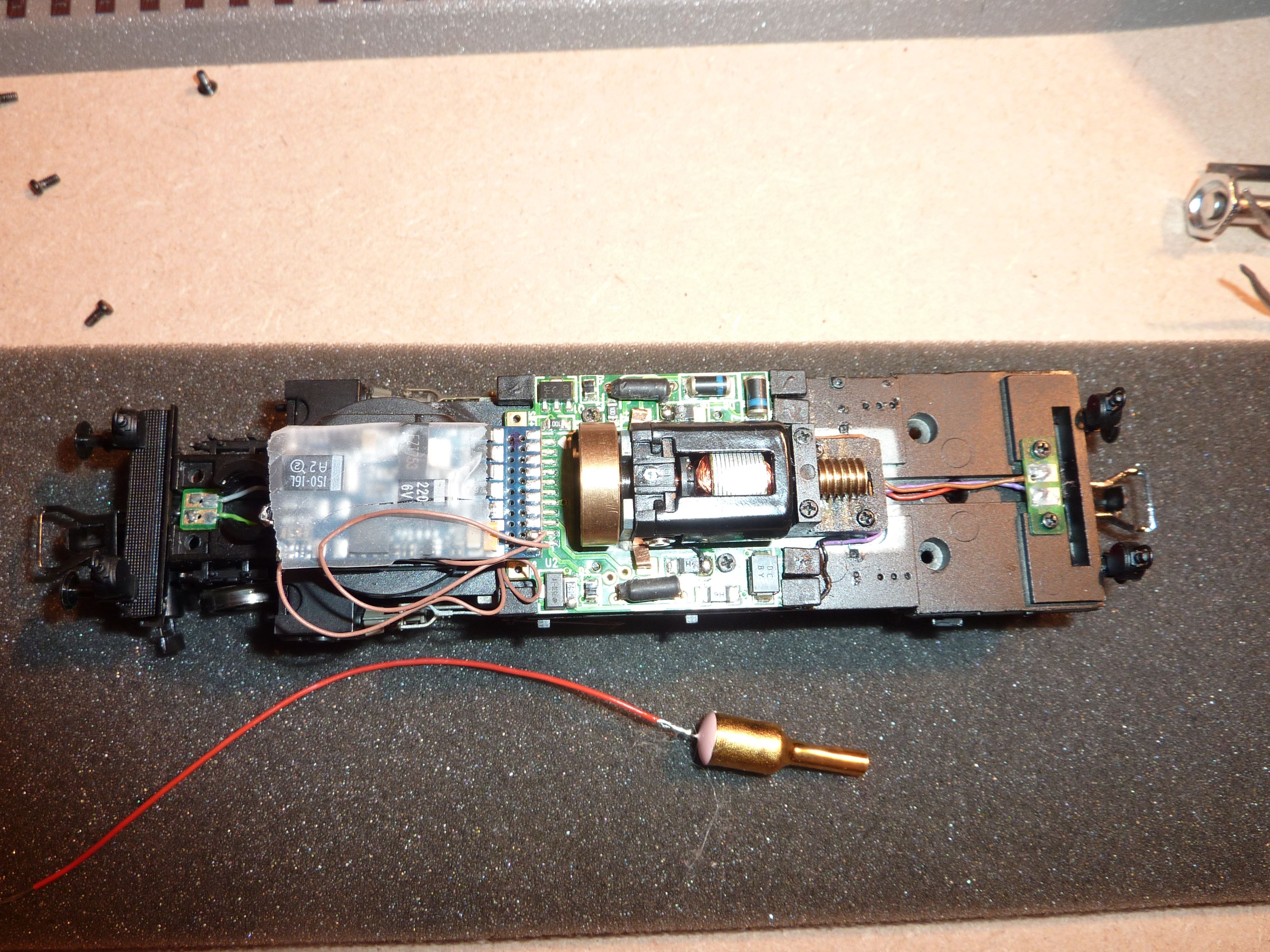

Voila j'ai fait des photos sur la platine d'origine il y a des bornes libres , il y en a une en continuitée avec la borne 15 du décodeur et selon la norme la 15 c'est une borne AUX1. Maintenant ,la masse du fumigene doit faire contact sur la carcasse de la loco , je pense que c'est ça?

[XTof_vl]

Et la caisse de la loco est en métal? Sinon, je ne sais pas ou passe le courant.
Les contacts sur la platine, tu parles des deux contacts de part et d'autre du connecteur?

[FRESCO]

Oui elle est en metal , quand j'installe le fumigene ds son logement j'ai bien une continuitée avec la caisse .pour les bornes libres ,ce sont celles avec un petit trou de part et d'autre du decodeur. Est ce qu'apres montage il faut declarer la sortie auxiliaire par les cv. Car pour l'instant j'ai aucune tension.

[XTof_vl]

La sortie sur laquelle est branchée le fumigène doit avoir assez de puissance, c'est à dire autoriser un ampérage supérieur à l'ampérage maximum du fumigène.

Le décodeur doit sans doute être programmé pour que la sortie Aux1 soit actionnée avec la touche fonction de ton choix.

[FRESCO]

Bon je continue de chercher , je te tiendrai au courant Merci encore car je n'ai aucune info ni du coté des commerçants qui m'ont vendu le materiel ni sur les autres forums Aplus AC
