LED's embarquées

[gib]

Je viens de trouver un petit montage sympa, pour alimenter des led's avec une pile de 1.5 volts.

Du classique, me direz-vous, mais ... cela fonctionne même avec des piles de 1.5 volts usées !

Il y a deux versions, la première est réalisée avec des composants cms, et la seconde avec des composants standards.

version cms (en français)

Cette version, qui alimente une led cms, occupe moins d'un cm cube ! Il y a également un lien vers le site web de l'auteur, qui a rendu visite aux pinguins en Terre Adélie. Je vous laisse découvrir. ("site de f4egx")

version classique (en anglais)

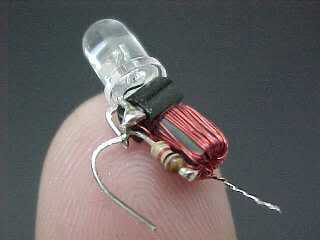

Cette autre version, particulièrement ingénieuse, est montée dans le culot d'une ampoule de ... lampe de poche, et alimente une led classique.

Tout cela avec trois composants,et sans condensateur.

[Aldayo]

Dans aucun des ces article, je n'ai trouver la tension "utile" en sortie de ce montage pour la LED.

J'ai cru comprendre 0,75 en Vce mais si ca suffit tout juste pour commencer à allumer une led bleu (voir rouge avec un peu de chance), comment avoir quelque chose de correct avec une blanche CMS (Un=3V, et ca commence à s'éclairer vers 1,8/2V) ?

[xc656]

Je pensais que l'on allait te donner une réponse plus pointue que celle que je vais faire:

Il y a 20 ans, il existait une petite merveille de circuit intégré, qui entre autres permettait d'éclairer une LED avec une "pile bouton", c'était le LM3909, il à disparu au grand damne des modélistes (il savait aussi bien imiter une sirène d'alarme entre autre, faire "tchou tchou" et le sifflet, et même devenir un poste de radio)

Le montage qui est proposé sur les liens est à la fois un "LM3909" et un "onduleur" ...
Pour faire très simple ... électroniciens nous abstenir des théories
Le transistor est monté en oscillateur alimenté en 1,5 volts, et même moins, en sortie de "transfo" (le bidouillage cuivre - ferrite ) la tension en 50 KHZ qui doit avoisiner les 3 volts est suffisante pour alimenter une LED, qui, comme le signal est plus ou moins ( et vraiment mois) carré, "sert" de diode de redressement et produit une impulsion lumineuse toutes les 1/50 000 de seconde. ça marche, pourquoi se prendre le bourrichon plus longtemps!

(j'ai essayé d'être le plus didactique possible, et "zappant" la théorie ..)

[Aldayo]

Merci pour l'explication, c'est mieux : en gros, ça fait comme un transfo élévateur de tension, pas mal comme astuce

[xc656]

Merci pour l'explication, c'est mieux : en gros, ça fait comme un transfo élévateur de tension, pas mal comme astuce

Yeah man tu as tout compris! pour une fois que je suis capable d'écrire un didacticiel!
