Bonsoir,actuellement en cours de construction du réseau,il y à une question qui me semble délicate de part les réponses qui me sont données ça et là. J'ai donc prévu un circuit analogique avec bloc auto,et le second en digital avec des BM3 de LENZ. Ma centrale est une LZV 100 de lenz, de 2004, donc à priori cela ne pose pas de problèmes,sauf que le fonctionnement du bloc avec des décodeurs autres que des LENZ,n'est parait-il pas conseillé.Existet-il une solution qui permette de faire un bloc "universel",avant d'acheter,je vous demande conseil,n'étant pas très compétent en ce domaine,merci

[Papou89]

Et encore, pas tous les décodeurs Lenz ! Uniquement les silver et gold...

Il semble que d'autres marques fabriquent des décodeurs compatible ABC. A voir...

Si tu es un peu bricoleur en électronique, c"est facile de faire soi-même les BM1 et BM3...

[train08]

Merci de votre réponse,cela m'interesse,mais il faut un schéma,sur quel site peut-on se diriger,merci

[Papou89]

Je ne retrouve pas mes schémas , mais c'est tout simple : 4 diodes en série avec une autre tête-bêche en parallèle : le train s'arrête. Tu court-circuites (par un relais) une des 4 diodes en série, le train roule au ralenti (vitesse à spécifier dans la CV53). Si tu court-circuites (par un autre relais) 2 des 4 diodes en série, le train roule normalement

Il faut alimenter le rail droit à travers ces diodes. Le système ABC ne fonctionne pas en marche arrière, ni en mode manoeuvre (F3).

[Papou89]

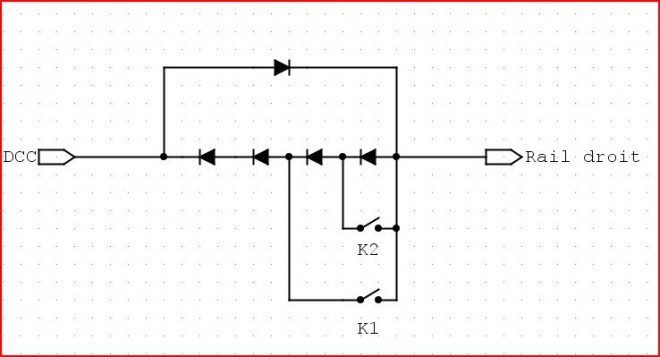

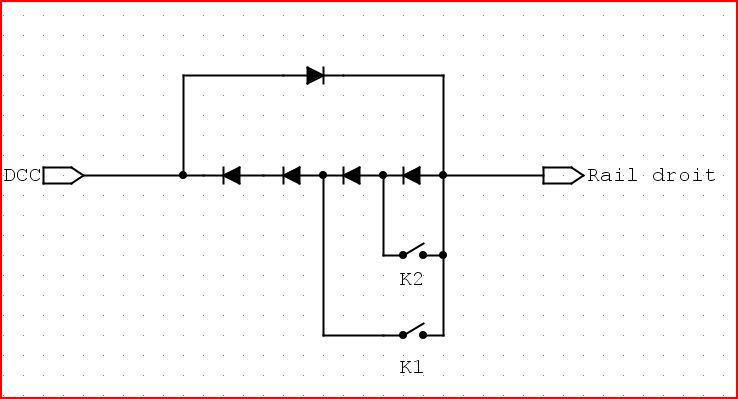

J'ai retrouvé :

K1 et K2 ouverts = arrêt.
K2 fermé = ralenti.
K1 fermé = marche normale.

[train08]

Merci pour le schéma,je le photocopie précieusement,( dès que possible,je teste) à condition que je fasse un peu de place dans mon fourbi,donc ce system permet le ralentissement,et les relais sont activés par un détecteur de type BM3 !,je suppose!ou un autre procédé (barrière infrarouge),par exemple

[Papou89]

Non, pas un BM3, ce montage EST un BM3 !!!
Il faut un détecteur de présence. J'ai prévu d'utiliser la tension aux bornes des 2 premières diodes du groupe de 4 pour faire un détecteur à consommation de courant (quand une diode conduit, elle présente une tension de 0,3v à ses bornes). Mais je n'ai pas encore testé, alors on en reparlera...

[BURLINGTON]

Je dirais plutôt un BM1. Le BM1 fonctionne avec tous les décodeurs et les centrales à condition qu'elles respectent la norme DCC du signal (signal symétrique) ce qui n'est pas le cas de toute. Intellibox par exemple. Le reste du système ABC, tel les navettes ne fonctionne qu'avec des décodeurs prévus pour Lenz, Zimo, etc.

[Papou89]

...Le BM1 fonctionne avec tous les décodeurs et les centrales à condition qu'elles respectent la norme DCC du signal ...

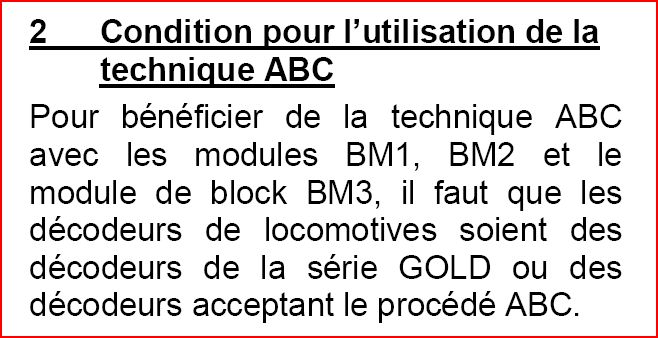

T'es sûr ? Dans sa doc, Lenz précise bien que les BM1, 2 et 3 ne fonctionnent qu'avec des décodeurs Gold ou équivalents :

[BURLINGTON]

Il faut bien vendre sa camelote Le système du BM1 (dissymétrie du signal) était connu avant que Lenz le commercialise. Je le répète, à la condition que les décodeurs et la centrale soit bien conformes à la norme du signal DCC. Ce qui n'est pas toujours le cas. Pour les autres modules (BM2, BM3) et les autres fonctions de l'ABC (navette, distance d'arrêt constante, etc), il faut effectivement des décodeurs compatibles.
