raccordement entre module

[quinquin62]

bonjour j'ai une petite question à poser j'ai vu qu'on pouvait en bout de module fixer les rails sur des plaques informatiques est ce que quelqu'un a un site ou un forum merci et bonne année à tous

[POMidi]

La même question formulée dans un Français correct recevrait certainement plus facilement une réponse.

Merci de bien vouloir respecter la charte du forum en soignant un minimum la grammaire et la syntaxe.

Pierre

[Le Basque]

Déjà je suppose qu'il ne s'agit pas de plaques informatiques, mais plutôt de plaques pour circuits imprimés qui permettent de solidifier la fixation de l'extrémité des voies au bord des modules.

Une petite plaque, sur laquelle on soude les deux bouts de rails et on visse après la plaque.

[canari]

La même question formulée dans un Français correct recevrait certainement plus facilement une réponse.

Merci de bien vouloir respecter la charte du forum en soignant un minimum la grammaire et la syntaxe.

Pierre

Entièrement d' accord avec toi Pierre, mais je vais quand même répondre à notre ami quinquin62.

Cela servira à tout le monde .

Il existe ce genre de coupon de raccordement de voie entre deux modules que j' utilise depuis une vingtaine d' années .
Comme je suis à l' origine de ces coupons avec le club d' Arpajon je peux en parler en connaissance de cause.
Le montage de ces coupons demande un soin particulier lors de l' alignement des rails et l' étamage de ceux-ci sur le circuit imprimé .
Ces coupons sont réalisé en époxi cuivré sur commande numérique par grande quantité puis étamé.

Depuis leur distribution aux clubs Fédérés à la FFMF personne ne s' est plaint de leur utilisation lors des montages et démontages fréquents lors des expositions.

Au club des Montagnards tous les raccordements inter modules sont réalisés avec.
Pour cette occasion, je joins les photos du nouveau réseau en modulaire du club.

Ces coupons de voies sont vendus par paire sur le site de la FFMF ( Fédération Française de Modélisme Ferroviaire )
à ses membres adhérents : Individuels,Clubs,AFAN,AMFI,GEMME,Cerle du Zéro

J' espère avoir répondu à la question posée ( en bon Français !)

Voici en photos l' utilisation de ces coupons de rails

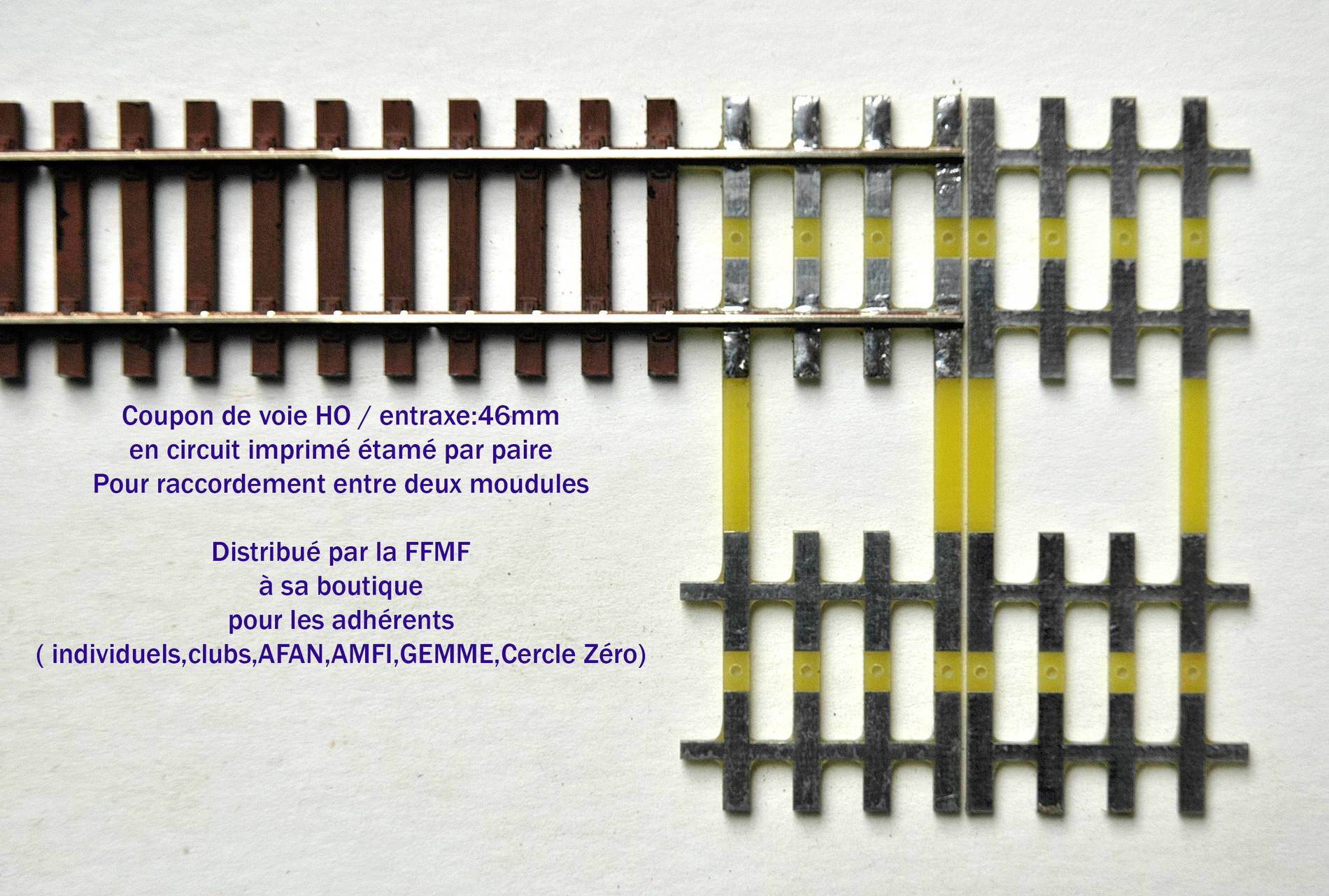

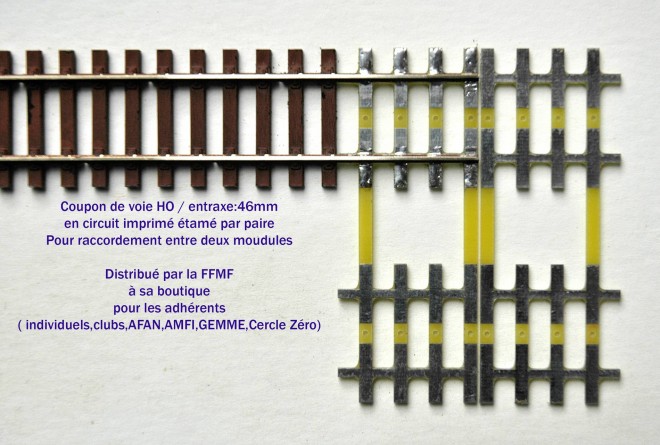

Présentation d' une paire de coupons de rails aux Normes FFMF

Alignement des voies de la gare cachée

Vu de dessus avec le calage en blanc ( feuille pastique de 3/10 ) pour rattraper la hauteur du circuit imprimé par rapport à l' épaisseur de la traverse ) pour être de niveau en hauteur suivant les profilés de voies utilisés .

En courbe de grand rayon c' est possible

Étamage sur place ( soudure ) sur la courbe de 1m de rayon . C' est votre serviteur à la production

Raccordement entre une entrée de tunnel et un viaduc ( en cours )

Entre deux aiguilles très rapprochées , c' est possible aussi .

Et pour terminer cette série de photos , ballastage d' un côté et pose de la voie de l' autre par les membres du club.

Vous verrez la suite du montage de ce réseau sur le fil " Réseau HO des Montagnards "

Bonnes fêtes à tous,

Patrick

[quinquin62]

moi je suis ok je suis en ho pour les epoxi cuivre merci à vous pouvez vous me donner le prix à l'unité ? bonnes fêtes de fin d'année !!!

[Le Basque]

Ce n'est pas l'ami Canari qui distribue ces bricoles bien commodes.

Il à bien précisé : "Ces coupons de voies sont vendus par paire sur le site de la FFMF ( Fédération Française de Modélisme Ferroviaire ) à ses membres adhérents : Individuels, Clubs, AFAN, AMFI, GEMME, Cerle du Zéro."

Il faut s'en inspirer.
