alimentation aiguillage jouef par ILS

[FENDEL]

Bonjour à tous
je voudrais commander un aiguillage Jouef au passage du train
je pense aux ILS
Il faudrait que l'ILS commande un relai ou un module qui alimente l'aiguillage momentanément
ce relai ou ce module existe t'il ?
quelqu'un pourrait-il m'aider
Bonne soirée

[steven]

Tu peut aussi penser à un capteur optoélectrique ça peut assurer la meme fonction.

[XTof_vl]

Le courant qui passe dans un ILS doit rester très faible. Il est donc important que l'ILS alimente un relais monostable qui lui alimente le moteur de l'aiguillage.

Attention toutefois en cas d'arrêt de la loco sur l'ILS: le moteur de l'aiguillage serait grillé.

Maintenant, je trouve un peu bizarre de commander un aiguillage par le passage d'une locomotive. Cela ne voudrait-il pas dire que tes itinéraire ne sont pas bien tracés avant ? C'est peut-être le signe que ton tabelau de commande n'est pas adéquatement conçu, ou peut-être mal utilisé.

[FENDEL]

c'est par souci de tranquillité pour faire fonctionner 2 trains en même temps sur une partie du réseau
le train commande l'aiguillage et après son passage un autre ILS remets l'aiguillage dans sa position
il est vrai que je ne pensait pas à un arrêt du train sur l' ILS
il y aurait-il une autre idée pour cette même fontion ?

[XTof_vl]

En fait, tu recherches à faire des automatismes... Cela existe, mais cela dépend assez fortement de ce que tu vex faire (trajet, plan, cantonnement, etc).

[FENDEL]

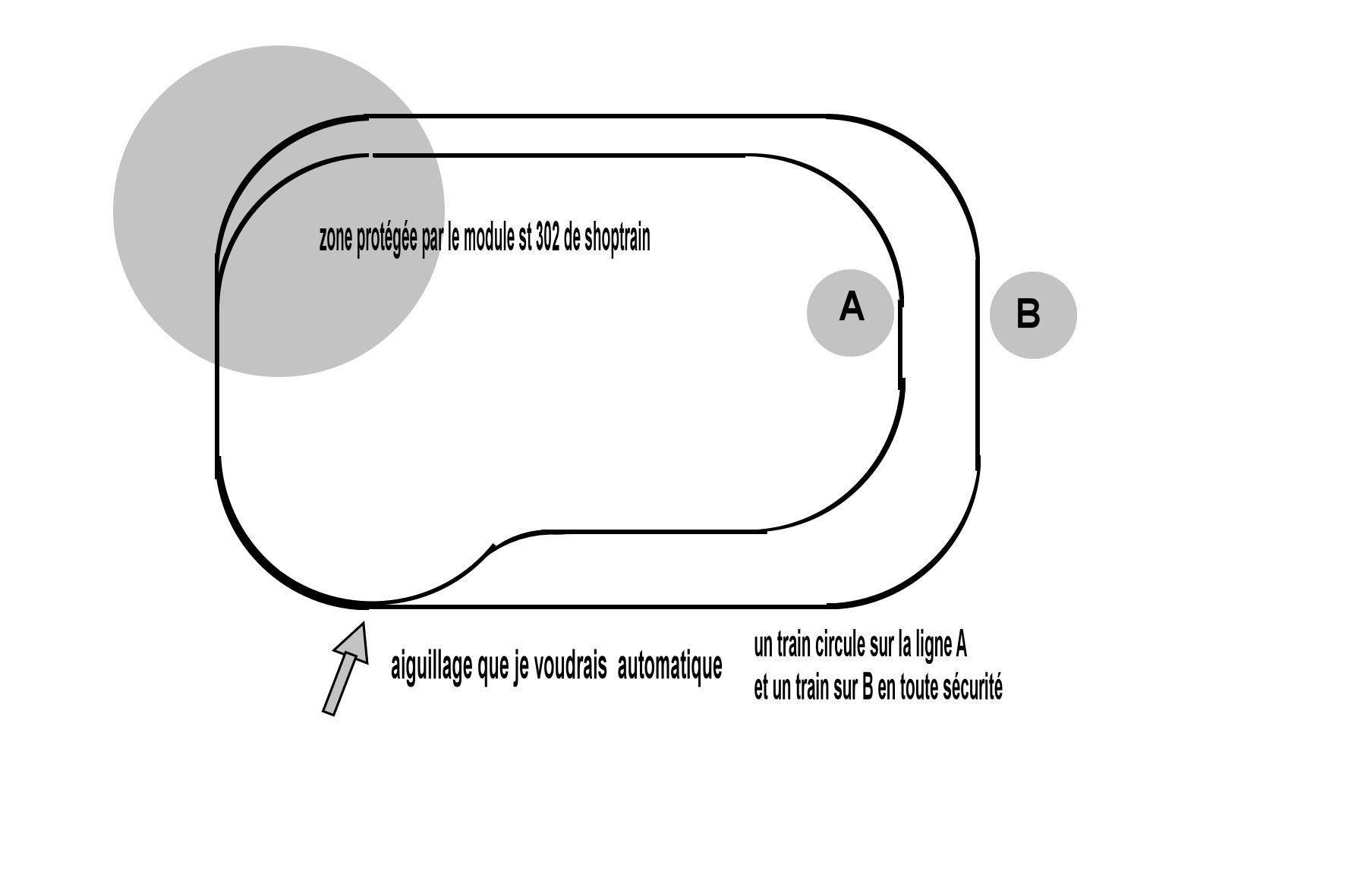

je joints un petit plan d'une partie de mon réseau

[XTof_vl]

Les trains circulent-ils dans les deux sens?

Si non, dans quels sens circulent-ils chacun?

Pourquoi ne pas protéger toue la partie à voie unique?

En toute sécurité: Non: Si un train se plante avant de sortir de l'aiguillage non protégé, le deuxième train ne le verra pas...

[FENDEL]

oui il circule dans le même sens de la zone protégée à l'aiguillage à automatisé

[BURLINGTON]

Les aiguillages Jouef sont très peu gourmand (quelques milliampères) Un branchement via une décharge capacitive peut être suffisante et permettrai de protéger l'aiguille d'un arrêt sur l'ILS.

[FENDEL]

pourquoi pas une décharge capacitive
par contre je n'ai aucune idée pour concevoir un schéma
serait-ce trop demander
