Au sud-est de la Meuse en H0

[Pirlouit95]

Bonsoir à tous.

Voici le plan de mon projet de réseau (3200 mm par 1700 mm sur 3 niveaux).
Niveau 0: une coulisse, gare cachée.
Niveau 1: une boucle avec voie d'évitement.
Niveau 2: le réseau proprement dit en H0, avec:
une petite gare voyageurs et marchandises,
un petit réseau vicinal en H0m (nous sommes en Belgique),
un mine d'ardoises avec sa petite voie en H0e,
un petit producteur de tabac.
Pour le principal.
Voici plusieurs images du plan (sur SCARM):

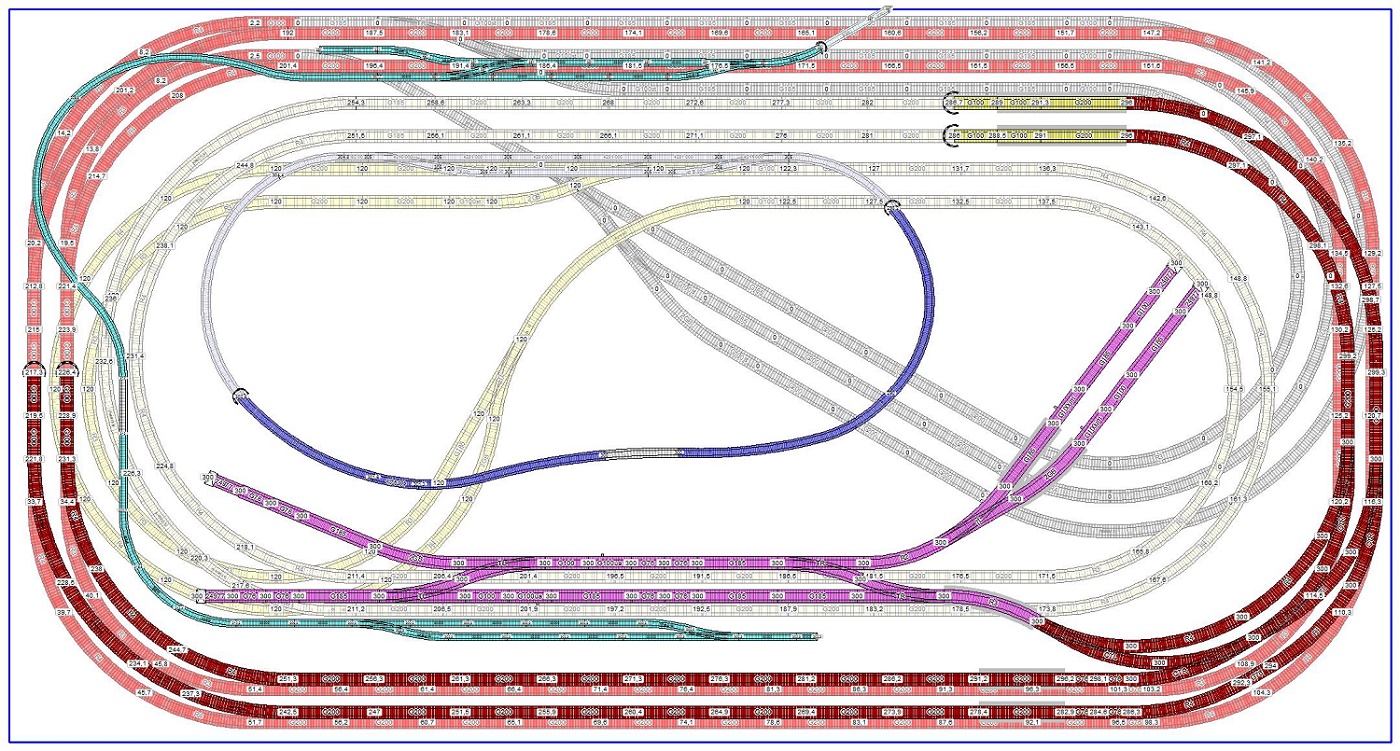

Plan complet

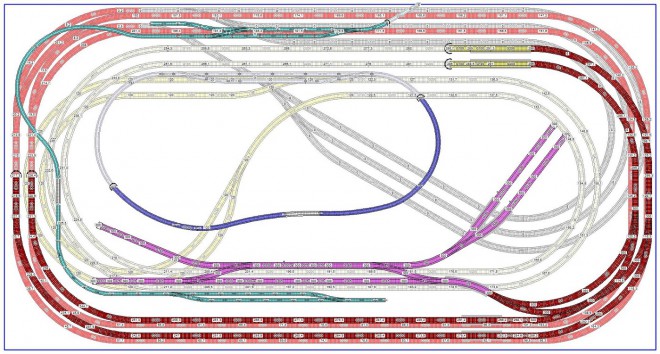

Sans les décors

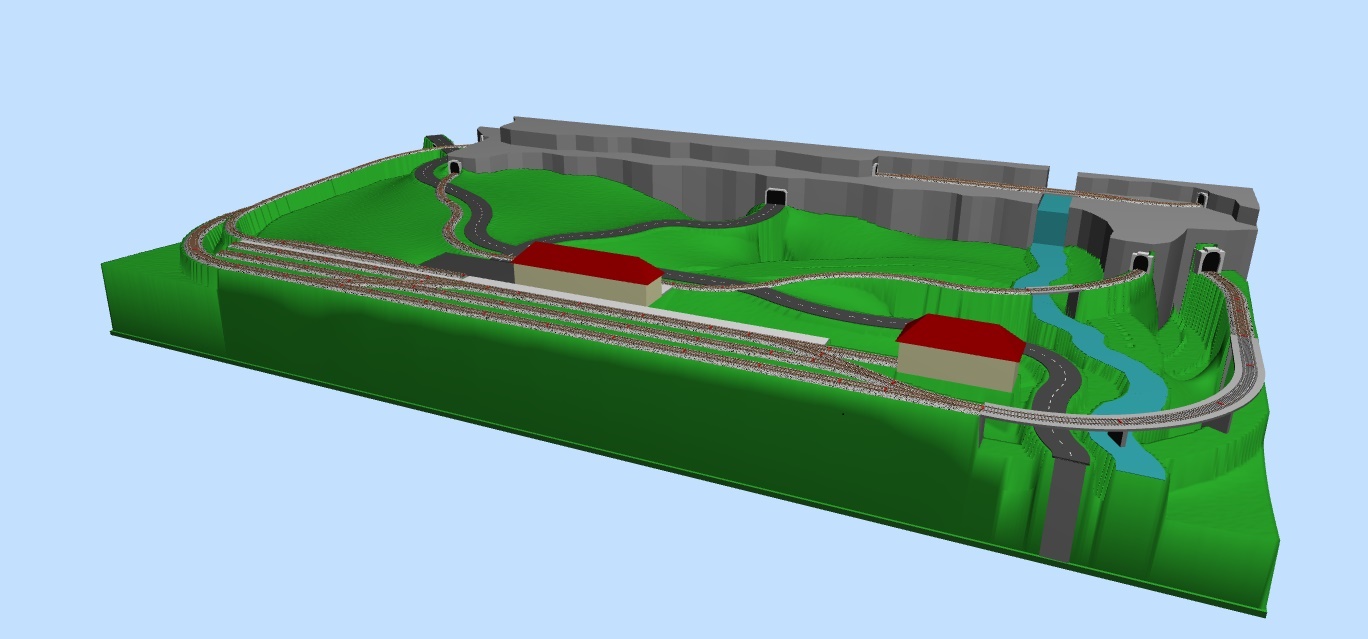

Vue 3D

Si vous le désirez, je peux fournir un lien dropbox pour l'étudier de plus près en mp.

Ce plan est le fruit d'un long travail, avec l'aide d'une personne rencontrée sur un autre forum et que j'ai vu intervenir sur celui-ci. Elle se reconnaîtra.
Pour les voies, je pense être OK.
Il me faut encore fignoler les décors: rochers (qui deviendront peut-être des collines boisées plus difficile à réaliser sur scarm), les parkings, etc.
Toutes vos suggestions sont bien entendu les bienvenues.

A+

[XTof_vl]

Sauf à faire un rebroussement en pleine voie, les trains partent tous dans la même direction de la gare.

J'ajouterais pour éviter cela un tiroir permettant de se lancer dans l'une ou l'autre direction, sur les deux voies principales. Eventuellement, au détriment d'autre chose pour ne pas charger le schéma, déjà fort chargé.

Intervenir à 85cm, c'est beaucoup. Il faut trouver une idée pour intervenir au centre du réseau.

[Pirlouit95]

Bonsoir Xtof.
De quelle distance parles-tu à propos des 85 cm?
Pour le départ de la gare, au départ, il y avait bien 2 sorties, mais comme la gare est de niveau, ça posait problème pour les rampes. Ou bien j'arrachais le toit des véhicules, ou bien j'avais des inclinaisons trop importantes.
D'où cette gare en mode terminus.
Mais c'est une petite gare, plus orientée petite marchandise que voyageurs.
Un petit autorail le matin et un le soir pour les voyageurs. Service assisté par le tramway.
Un petit train marchandise local pour l'ardoisière et le petit producteur de tabac.
Sur la voie principale: un train de minerai de temps en temps.
Donc, s'il faut manœuvrer pour sortir de la gare, pourquoi pas.
Mais je prends le temps d'étudier toutes les suggestions.
Je vais regarder si je ne peux pas améliorer ça.
J'avais même fait le projet en voie principale unique, mais cela donnait au moins 5 boucles de retournements à empêcher de court-circuiter. Mais ce plan est toujours là et je peux y revenir.
Je vais donc m'atteler à ton idée. L'avantage des logiciels de conception, c'est qu'on peut effacer sans effacer. Lol!
Bonne soirée.

[XTof_vl]

85cm, c'est la moitié de 1700mm, la distance maximum à laquelle tu devras pouvoir intervenir.

Pour ton réseau: Ne pas hésiter à passer à une voie principale, cela déchargera très fortement le dessin.

[Pirlouit95]

Salut Xtof.
Je suis justement retourné sur cette idée.
Mais je ne vois pas comment éviter les 5 boucles si je veux éviter le simple ovale.
Mais je bosse sur le sujet.
A+

[Matthieu]

C'est effectivement très chargé !
3.2x1.7 c'est la place maxi ? Perso, je partirais sur un L avec des boucles de chaque côté.

[Pirlouit95]

Bonjour Matthieu.
C'est mon premier réseau et c'est vrai que je veux réaliser quelque-chose de bien.
Donc j'ai plusieurs plans en stock, dont le L et même un U.
Je travaille un peu sur tous en même temps.
Mais le plus avancé est celui-ci.
Mais je prends note de toutes vos suggestions et je cogite, j'efface, je recommence, je réefface, je rerecommence, etc.
Je ne suis pas pressé. Je prends le temps de peaufiner, d'améliorer.
Le vrai point important, c'est que je veux sur l'ensemble:
l'ardoisière,
le producteur de tabac,
la rivière,
le tramway,
bien entendu la gare (voyageurs et marchandises),
et accessoirement (mais là j'abuse peut-être) un viaduc.
Donc, je fais travailler la cafetière, et croyez moi, elle chauffe.
Bonne journée.

[Wolfram]

Salut, ma remarque peut paraître brutale, mais... je la fais quand même : dans ton cahier de charges, n'as-tu pas oublié le port marin, les Alpes et le sourire de la buraliste ?

3,20*1,70, en H0, c'est une surface d'environ 280m*150m.
Un stade de foot.
Bien entendu, on raccourcit, on évoque au lieu de représenter à l'échelle - mais il est impossible de mettre ne serait-ce que la moitié de ce que tu énumérés dans la pièce dont tu disposes.
À mon avis, il te faudra faire un choix (certes cornélien) et te décider pour un seul motif de ta liste, que tu pourras representer correctement, et éventuellement un second qui ne prend pas trop trop de place.

Bien entendu cela n'engage que moi...

[Pirlouit95]

Salut Wolfram.
Non, ta remarque n'est pas brutale, au contraire.
Mais si tu regarde bien le plan plus haut, j'ai quand même réussi à caser:
la mine (en haut) avec sa voie en H0e qui descend vers le dépôt,
le tramway en H0m qui longe la route le long du BV,
le petit producteur de tabac se trouvera au niveau du grand polygone noir à droite, avec accès aux voies,
et la rivière.
Seul le viaduc ne rentre pas. Il est vrai qu'il n'y a plus beaucoup de place.
En fait, sur ce réseau, je suis ok pour les rampes (2,5% maxi). La coulisse et la boucle de retournement sur 2 niveaux différents avec assez de place pour le matériel. Il est aussi prévu 2 trous sous le réseau pour intervenir au milieu de la coulisse et de la boucle.
Le problème qui me chiffonne, c'est comme l'a signalé Xtof, c'est l'entrée en gare unique qui oblige à manœuvrer en voie principale.
Mais il est vrai aussi que ça fait chargé (pourtant je l'aime bien), donc je travaille sur les versions en L et en U.
Je vous tiens au courant.

[Pirlouit95]

Bonsoir à tous.
J'ai mis en application vos différentes suggestions.
Je suis revenu à une voie unique, j'ai déplacé la mine. Il y a encore sûrement quelques modifications à apporter, mais je pense être sur la bonne voie.
Pour rappel, le réseau mesure 3200 par 1700 mm. Pour info, seul un des petits côtés sera contre un mur.

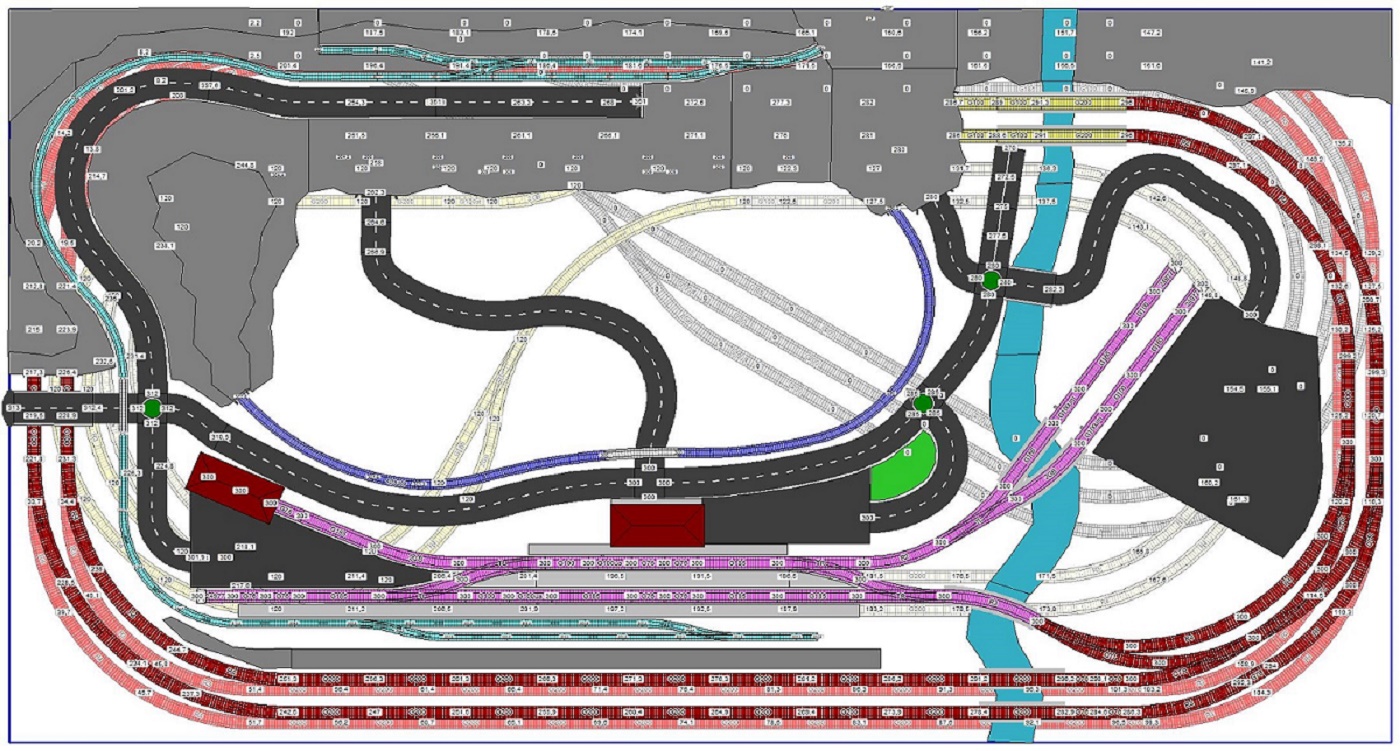

Voici le plan

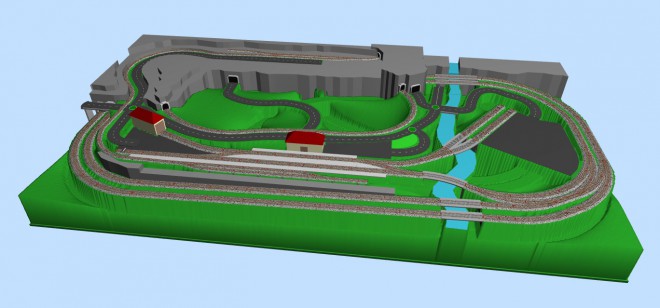

La vue 3D

Le lien dropbox
https://www.dropbox.com/s/h4fr27h9oe2wb ... scarm?dl=0

J'ai donc ma mine (en haut à droite) avec sa voie en H0e qui descend par la gauche vers la gare.
Mon vicinal en H0m qui part vers une petite gare cachée sous le relief.
Mon viaduc dans le coin inférieur droit.
Ma rivière, qui tombe en chute d'eau du relief.
Je vais sûrement effectuer quelques changements au niveau de la gare (déplacer ma remise,...).
Je dois encore placer mon petit producteur de tabac (certainement à droite, le long de la rivière pour bénéficier de l'eau).
Si vous avez des remarques et suggestions, je suis toujours preneur.

Bonne soirée à tous.
Johan
