Schéma réseau

[jojo86]

C'est quand tu pourras bien sur... Mais j'ai horreur de rien comprendre ça me frustre et alors je commence à rentrer dans un cercle perpétuel où moins je comprends plus j'ai envie de comprendre et moins je comprends alors plus j'ai envie de.....

Au secours !

Je crois avoir compris qu'il faudra stopper le train, enclencher un interrupteur et relancer le train...

[piko30]

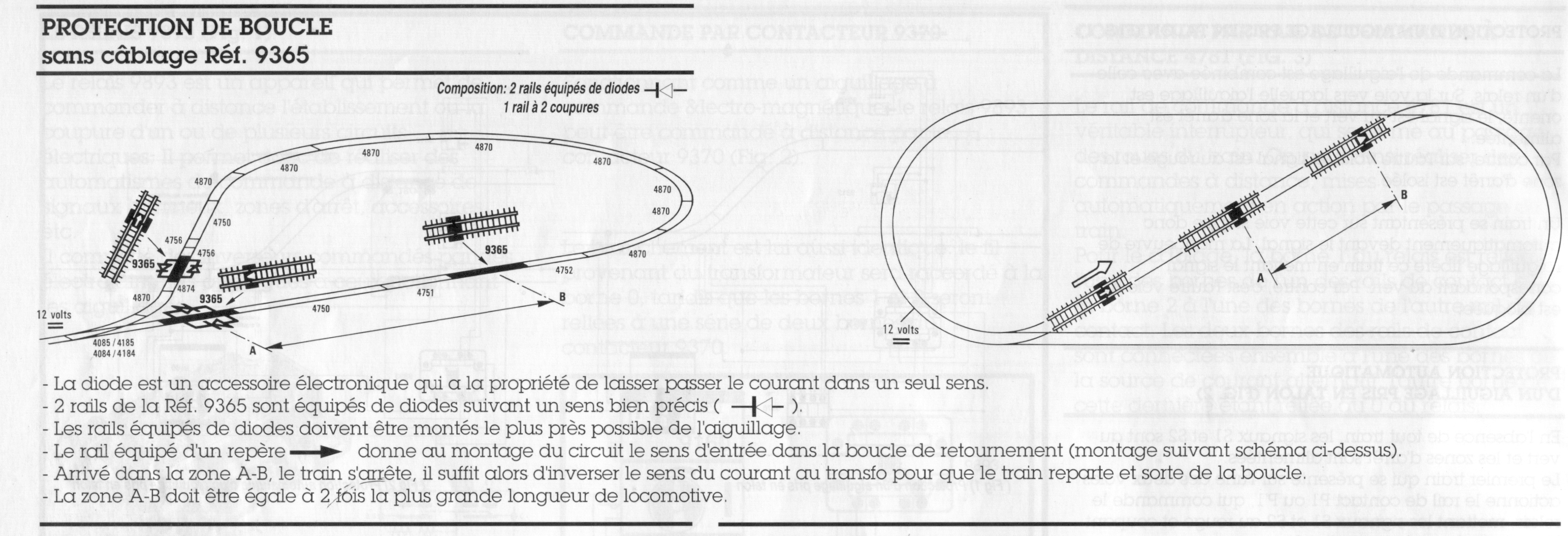

Un schéma simple extrait d'un catalogue Jouef.

[jojo86]

Ce que tu me donne c'est pour que le train s'arrête impérativement?
Mais avec ce système, le train ne peut aborder la boucle que dans un seul sens non?

[XTof_vl]

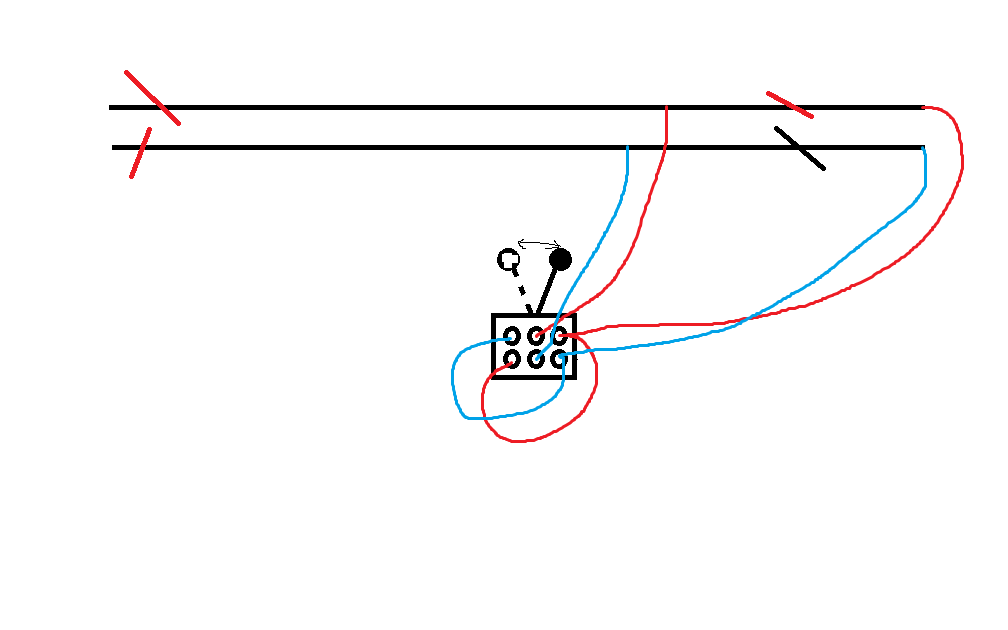

Sans mettre les diodes afin, la portion entre les 2 rails de coupures (ou éclisses isolantes) peut être alimentée au travers un inverseur double.

Avantage, coût ridicule et passage au digital aisé.

Le train peut rentrer du côté où l'inverseur est penché, on arrête le train, on inverse l'interrupteur, on inverse le transfo et on redémarre: le train poursuit sa route.

Pour passer au digital, on supprime l'inverseur et on y place un module de boucle de retournement.

Idéalement, la partie alimentée par l'inverseur doit être plus longue que le plus long des trains qui y circule!

[piko30]

Ce que tu me donne c'est pour que le train s'arrête impérativement?
Mais avec ce système, le train ne peut aborder la boucle que dans un seul sens non?

oui dans ce montage simple le train s'arrête et il faut inverser le sens du courant, et le sens d'entrée de la boucle et définis par les diodes, il y a aujourd'hui des modules électroniques qui remplace ce système

[jojo86]

Merci pour le schéma... Et les 3 traits rouge et le noir ca signifie quoi?

[jojo86]

Pourquoi il faut inverser le transfo puisqu'on inverse deja la voie...?

[XTof_vl]

Pour que le train poursuive sa route dans la bonne direction. Moins par moins donne plus, cela ne te dit-il rien?

[Papou89]

On se croirait revenu dans les années 50... Vous savez, depuis la technologie a évolué... Aujourd'hui, on donne dans l'automatisme... Moi, c'que j'en dis...

[piko30]

Oui mais 4 diodes ou un inter, n'ont pas la même valeur qu'un module électronique...
