Je fixe la côte verticale du plan dans lequel s'inscrivent les pieds des voutes à 10700mm (10m70).

Reste à trancher la hauteur de la flèche de l'arc intérieur de la voute sur la façade côté trappes (mes choix des côtes de 24400 et 10700 m'obligent à la recalculer, variation minime certes mais qui mérite d'être prise en compte).
Premier dessin du conoïde type cet après midi.

TG, OotOoTGC ...

[La Mouette]

mais avant calculs des coordonnées précises des centres des arcs :

C (0 ; -((corde²+4flêche²)/8flêche)+flêche ; 0) et C (0 ; -((corde²+4flêche²)/8flêche)+flêche ; l)

et de la flêche f de l'arc virtuel au dessus de chaque poteau :

f=l.tan(?) + flêche du petit arc (edit : et en plus je m'a gourré en ecrivant la formule )

où l = longueur d'un conoïde et ? = angle des cones sur l'horizontale.

Et dire que je detestais la trigonométrie quand j'étais au bahut !!

[Rockandrail]

Ah l'ivresse que procure à la Mouette le vol au dessus de Binic par gros temps!

Bon, les photos tardent à venir, je trouve.

[La Mouette]

et en plus en plus de dire des aneries, j'en ecris !!

[_Chris_]

Arretez de dire de conoïderies !

[Dangui95]

Ce qui, en dehors du travail de titan que cela implique, surtout pour une buse comme moi .

Comprends plus, c'est une buse ou une mouette ?

C'est sûr que vu la complexité du problème c'est la meilleure solution

[La Mouette]

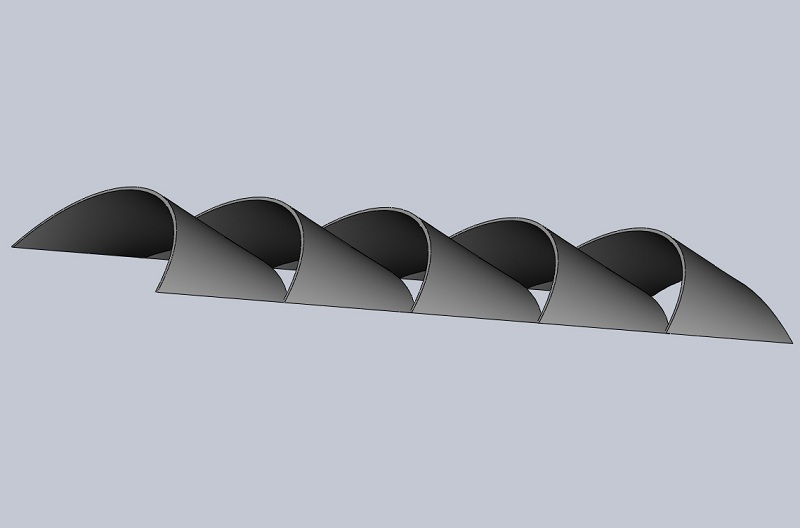

Bon je vous passe une image d'une suite de 5 conoïdes dont le N°1 qui est différent puisqu'il se termine sur un plan vertical (façade ouest de l'atelier (côté trappes)).
C'est du brut, forme sans fioriture, il manque les façades, les cintres et les renforts de voute au dessus mais je les ai déjà dessinés sur des pièces d'essai donc d'un point de vue dessin ça ne posera pas de problème, il faut juste que, comme ce matin, je cote cela au plus juste !!

[La Mouette]

[Rockandrail]

Encore un truc que je serais bien incapable de faire. L'est forte la Mouette!

[La Mouette]

Une petite heure cet après midi à consacrer à ce "dossier" entre autres choses et notamment d'autres modélisations 3D en cours :

Les conoïdes de l'atelier ont désormais trouvé leurs cintres.

Les cintres en question :

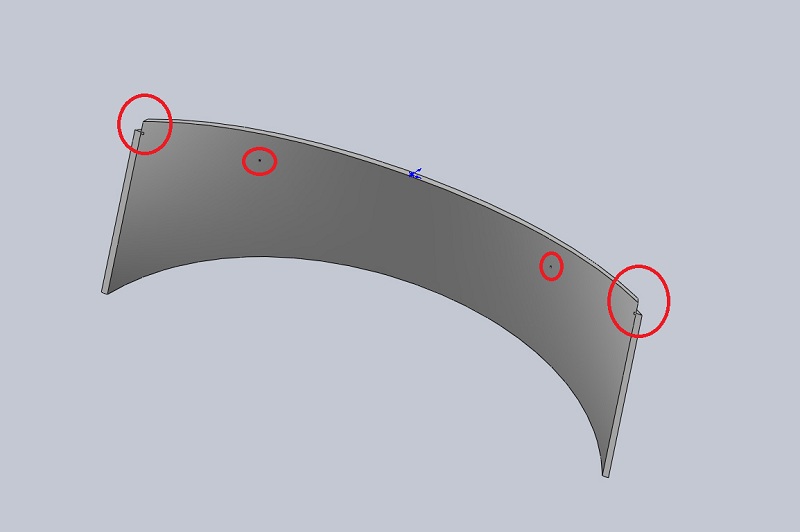

Et les modifications apportées au conoïde lui même pour recevoir cette pièce (elle même formée de 3 pièces) :

(aux extrémités de la voute, du côté de l'arc à flèche la plus petite, deux modifications pour la juxtaposition bord à bord des voutes successives)

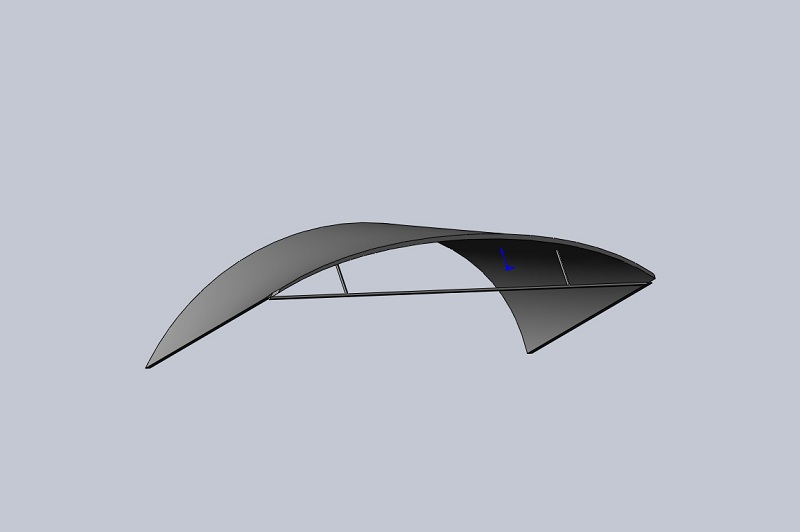

Et le tout assemblé :

Il reste comme travail sur ces cônes les poutres en arc extérieur et les "façades", ce sera le prochain petit chantier.

Ensuite les poteaux principaux de l'atelier (des parallélépipèdes ) et les poutres support des conoïdes (un peu de boulot) et celles du chariot (l'esquisse est quasiment terminée).

A bientôt !!
