Le réseau sans nom de Christophe

[Rockandrail]

Je ne sais pas les règles pour un dépôt français.

Pour un dépôt allemand, la locomotive entrante au dépôt passe dans l'ordre par

- la fosse de visite
- le chargement de charbon
- l'évacuation des boues
- l'évacuation des scories
- les grues à eau
- le sablage

avant de rejoindre la remise.

- L'entrée et la sortie de la remise doivent être sur des voies différentes.
- Le matériel qui ne subit qu'un entretien partiel (Plein de charbon et eau) doit pouvoir le faire sur une voie parallèle à la chaîne complète pour ne pas être bloqué par le matériel suivant le circuit complet.
-une troisième voie d'entrée parallèle doit permettre un accès direct à la rotonde sans passer par les installations.
- Les locos sortant des remises ou rotondes doivent pouvoir atteindre la voie de sortie du dépôt sans changer de direction. A part un complément en eau après un long séjour sous remise, plus aucune forme d'entretien ne doit avoir lieu sur le trajet de sortie. Donc on met une grue à eau sur la voie de sortie.
- Toutes les installations d'entretien doivent être accessibles sans avoir à utiliser les ponts tournants ou transbordeurs. Valable également pour l'accès aux ateliers.
- Les voies menant aux installations de travail, aux ponts ou transbordeurs doivent avoir une section droite d'au moins 15 m (H0: 15 cm).
-Les voies de garage pour le matériel annexe (trains de secours ou de travaux) doivent être reliées à l'ensemble et réservées à cet effet.

[XTof_vl]

Super.

Si un SNCFien avait un avis sur les propositions de Rock, ce serait super!

[_Chris_]

Globalement ça me parait correct pour un dépôt français.

[Albertrain]

As tu les livres "Le tracé du reseau tome 1 et 2" Edition Loco Revue (1983)
tome 1 : pg 76 fig 64 - 65 - 66 , tome 2: Pg 71 et 72 fig 90 et 91

Par rapport aux plans du livre, ce que Dr Pierre explique est juste

[piko30]

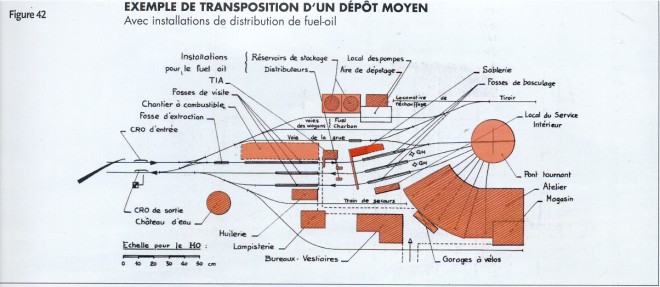

Une image extraite du hors série LR:

[Albertrain]

pour info
Le plan précédent de Bernard représente la fig 65 pg 76 du tome 1

[Le Basque]

Si le Dépot représente une part importante de la surface et que l'activité est notable il faudrait prévoir un chouïa de bâtiments administratifs (Ne serait-ce que pour "la" toilette).

[XTof_vl]

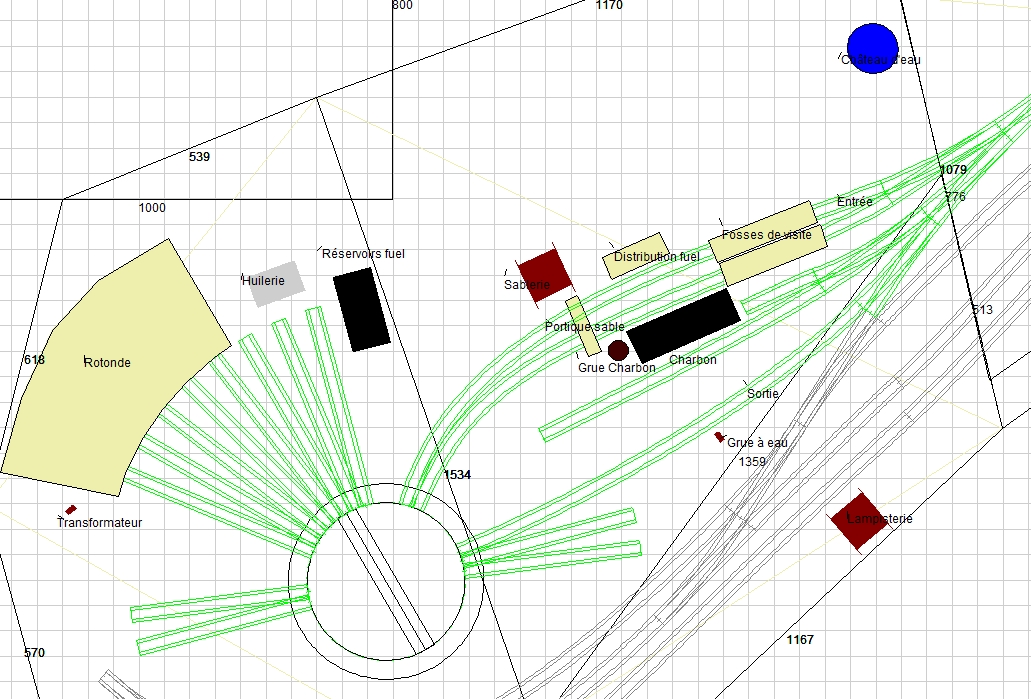

Voilà le projet revu, j'ai pas de place pour les fosses à scories, etc, mais cela semble réfléter les remarques émises. pouvez-vous me dire votre avis?

[_Chris_]

Bien ça !

[decstef_be]

Voilà le projet revu, j'ai pas de place pour les fosses à scories, etc, mais cela semble réfléter les remarques émises. pouvez-vous me dire votre avis?


Salut Xtof,
C'est tracé avec quoi ?
