Réseau de Dyllinger, premier réseau, sur planche évolutif.

[Cbr-reims]

Cédric bonjour,

quand je parle de plan, c'est la traduction de l'esquisse déjà présentée
avec un plan de voies tiré de la bibliothèque d'Anyrail pour dénombrer le besoin.

Quand je parle du positionnement du poste de commande, c'est par rapport à la pièce, à la structure du réseau,
où arrive l'électricité et comment les modules du digital vont être implantées (Z21 et autres modules). Eux doivent être fixes. C'est pour aussi dénombrer le besoin.

Et dernier point, comment sera faite la menuiserie du réseau ? Préfabriquée ou sur mesure.

Olivier

[DYLLINGER]

Cédric bonjour,

quand je parle de plan, c'est la traduction de l'esquisse déjà présentée
avec un plan de voies tiré de la bibliothèque d'Anyrail pour dénombrer le besoin.

Ok j'avais pas compris. J'ai jamais fait encore, je vais regarder cela.

Quand je parle du positionnement du poste de commande, c'est par rapport à la pièce, à la structure du réseau,
où arrive l'électricité et comment les modules du digital vont être implantées (Z21 et autres modules). Eux doivent être fixes. C'est pour aussi dénombrer le besoin.

J'ai pas de pièce attribué au réseau pour le moment car la maison est en travaux, c'est pour cela que le réseau sera implanté sur une structure sur roues pour déplacer le réseau suivant l'avancée des travaux.

Pour les modules j'avais pensé à les fixer sous le réseau et la Z21 à côté de mon PC.

Et dernier point, comment sera faite la menuiserie du réseau ? Préfabriquée ou sur mesure.

Olivier

Ce sera du sur mesure.

Merci de l'intérêt que tu portes au projet.

Cédric.

[DYLLINGER]

Voici la liste de matériel généré par Anyrail :

*Rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 119 (Nombre minimum d'unités : 70)
SL-E186, 00/H0 Peco Streamline Code 75, Aiguillage enroulé droit 12º (cœur d'aiguille conducteur) 3
SL-E187, 00/H0 Peco Streamline Code 75, Aiguillage enroulé gauche 12º (cœur d'aiguille conducteur) 1
SL-E188, 00/H0 Peco Streamline Code 75, Aiguillage droit 25.9cm. (cœur d'aiguille conducteur) 6
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 6
SL-E190, 00/H0 Peco Streamline Code 75, Traversée-jonction double 25.1cm. (cœur d'aiguille conducteur) 5
SL-E191, 00/H0 Peco Streamline Code 75, Aiguillage droit 18.55cm. (cœur d'aiguille conducteur) 1
SL-E192, 00/H0 Peco Streamline Code 75, Aiguillage gauche 18.55cm. (cœur d'aiguille conducteur) 1

*Longueur des rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 6390.24
SL-E186, 00/H0 Peco Streamline Code 75, Aiguillage enroulé droit 12º (cœur d'aiguille conducteur) 151.7
SL-E187, 00/H0 Peco Streamline Code 75, Aiguillage enroulé gauche 12º (cœur d'aiguille conducteur) 50.57
SL-E188, 00/H0 Peco Streamline Code 75, Aiguillage droit 25.9cm. (cœur d'aiguille conducteur) 300.69
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 300.69
SL-E190, 00/H0 Peco Streamline Code 75, Traversée-jonction double 25.1cm. (cœur d'aiguille conducteur) 497.34
SL-E191, 00/H0 Peco Streamline Code 75, Aiguillage droit 18.55cm. (cœur d'aiguille conducteur) 36.71
SL-E192, 00/H0 Peco Streamline Code 75, Aiguillage gauche 18.55cm. (cœur d'aiguille conducteur) 36.71

*Longueur du tracé : 77.65 m

*Couches
-01 - Réseau Niveau 0
*Rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 83 (Nombre minimum d'unités : 47)
SL-E186, 00/H0 Peco Streamline Code 75, Aiguillage enroulé droit 12º (cœur d'aiguille conducteur) 3
SL-E187, 00/H0 Peco Streamline Code 75, Aiguillage enroulé gauche 12º (cœur d'aiguille conducteur) 1
SL-E188, 00/H0 Peco Streamline Code 75, Aiguillage droit 25.9cm. (cœur d'aiguille conducteur) 6
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 5
SL-E190, 00/H0 Peco Streamline Code 75, Traversée-jonction double 25.1cm. (cœur d'aiguille conducteur) 5
SL-E191, 00/H0 Peco Streamline Code 75, Aiguillage droit 18.55cm. (cœur d'aiguille conducteur) 1
SL-E192, 00/H0 Peco Streamline Code 75, Aiguillage gauche 18.55cm. (cœur d'aiguille conducteur) 1

*Longueur des rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 4234.88
SL-E186, 00/H0 Peco Streamline Code 75, Aiguillage enroulé droit 12º (cœur d'aiguille conducteur) 151.7
SL-E187, 00/H0 Peco Streamline Code 75, Aiguillage enroulé gauche 12º (cœur d'aiguille conducteur) 50.57
SL-E188, 00/H0 Peco Streamline Code 75, Aiguillage droit 25.9cm. (cœur d'aiguille conducteur) 300.69
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 250.58
SL-E190, 00/H0 Peco Streamline Code 75, Traversée-jonction double 25.1cm. (cœur d'aiguille conducteur) 497.34
SL-E191, 00/H0 Peco Streamline Code 75, Aiguillage droit 18.55cm. (cœur d'aiguille conducteur) 36.71
SL-E192, 00/H0 Peco Streamline Code 75, Aiguillage gauche 18.55cm. (cœur d'aiguille conducteur) 36.71

*Longueur du tracé : 55.59 m

-02 - Rampe
*Rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 15 (Nombre minimum d'unités : 12)

*Longueur des rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 1073.28

*Longueur du tracé : 10.73 m

-04 - Boucle Niveau -1
*Rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 21 (Nombre minimum d'unités : 12)
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 1

*Longueur des rails
SL-100F, 00/H0 Peco Streamline Code 75, Rail flexible 91.45cm. (bois) 1082.08
SL-E189, 00/H0 Peco Streamline Code 75, Aiguillage gauche 25.9cm. (cœur d'aiguille conducteur) 50.12

*Longueur du tracé : 11.32 m


*Connexions 154

[BURLINGTON]

Un réseau de cette complexité en modules et sur roues.... je te souhaite du bonheur et du plaisir pour les interfaces.
Honnêtement fait toi la main (Menuiserie, pose de voie, câblage, décor, etc ) sur quelque chose de plus simple. Tu pourra envisager par la suite quelque chose de plus important.

[DYLLINGER]

Un réseau de cette complexité en modules et sur roues.... je te souhaite du bonheur et du plaisir pour les interfaces.
Honnêtement fait toi la main (Menuiserie, pose de voie, câblage, décor, etc ) sur quelque chose de plus simple. Tu pourra envisager par la suite quelque chose de plus important.

Je penses que tu as raison mais j'ai peur que cela réduise grandement la jouabilité et que je m'en lasse très vite. De plus si je réduit la taille, j'ai peur que cela réduise le rayon de courbe et que mes TGV ne puissent plus circuler.

[BURLINGTON]

C'est un choix.

[Cbr-reims]

c'est SON choix !

Bon, maintenant, on a la liste du matériel de voie.
On peut déjà le budgétiser et commencer à l'approvisionner.

Concernant le plan, j'aimerais voir le tracé matérialisé avec les voies.

Concernant la menuiserie , peut on imaginer comment est construite la structure (type de bois, épaisseur), enfin de matérialiser la représentation multi niveaux , le pourcentage de la rampe par exemple.

Enfin, concernant la pièce qui est en travaux, est elle prémunie contre les variations de température, quel est le type de sol et comme je l'écrivais, un point électrique situé à un angle du réseau (pour éviter le cable qui traine par terre et que l'on se prend les pieds dedans).

Olivier

[DYLLINGER]

c'est SON choix !

Bon, maintenant, on a la liste du matériel de voie.
On peut déjà le budgétiser et commencer à l'approvisionner.

Concernant le plan, j'aimerais voir le tracé matérialisé avec les voies.

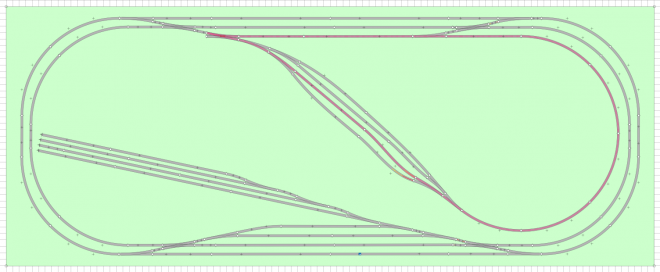

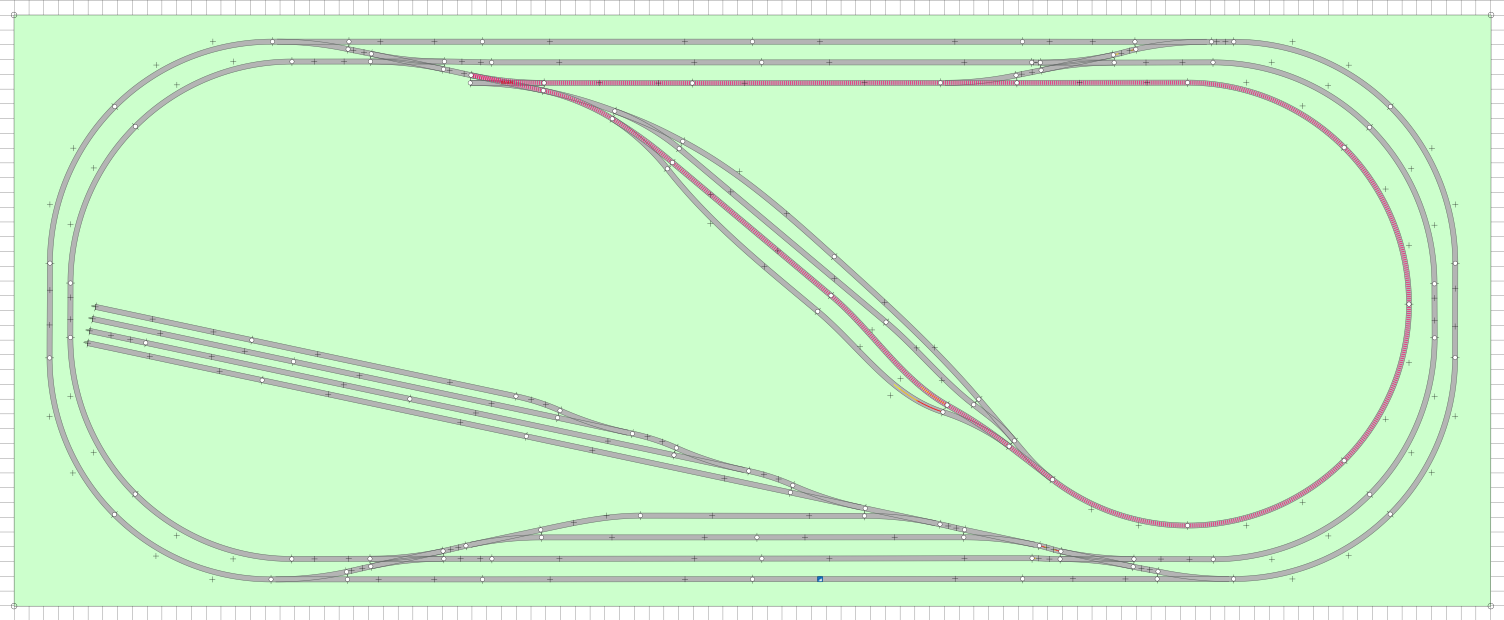

Voici le premier niveau :

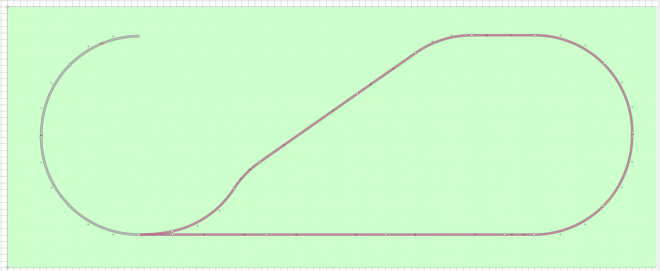

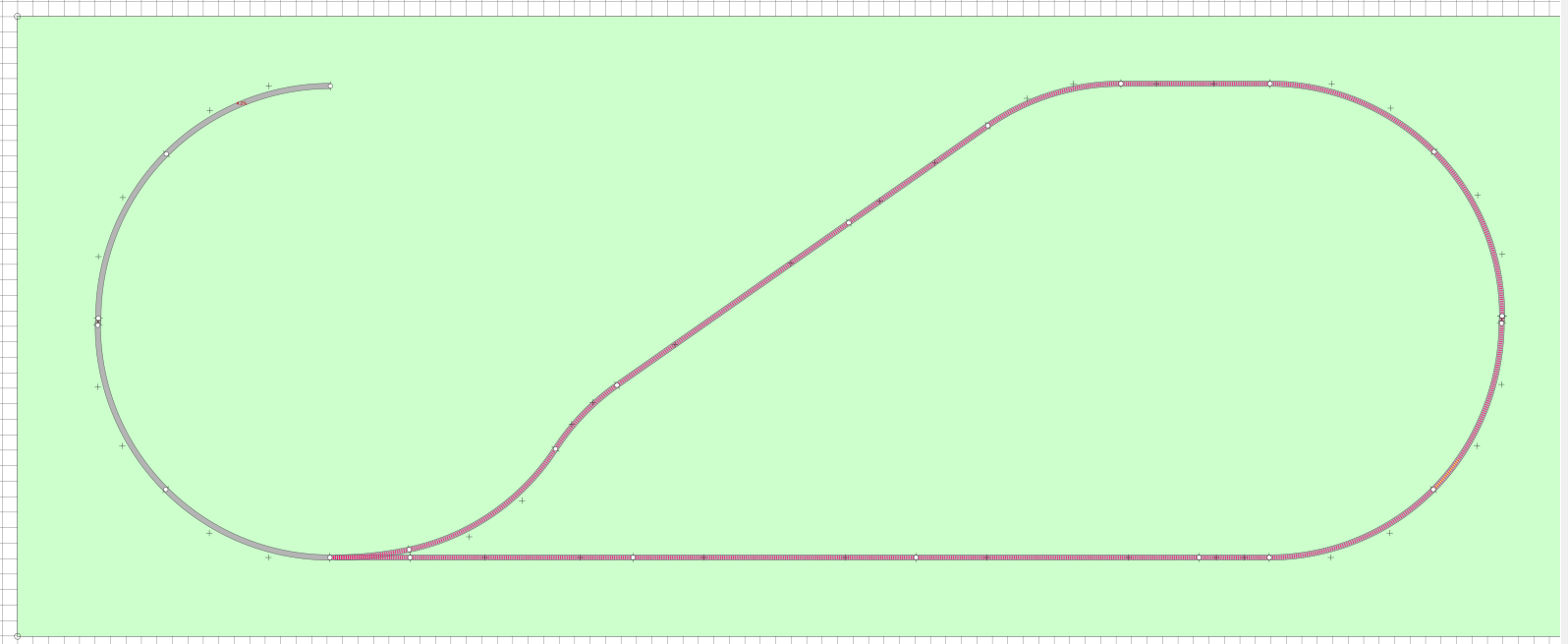

La rampe :

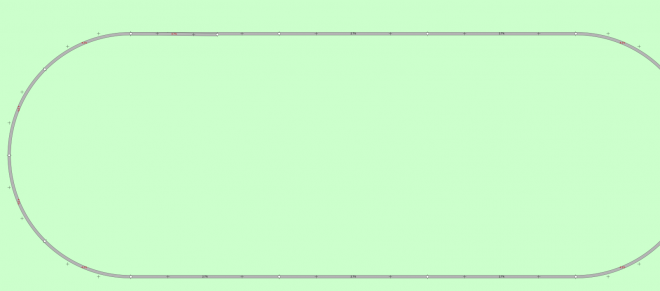

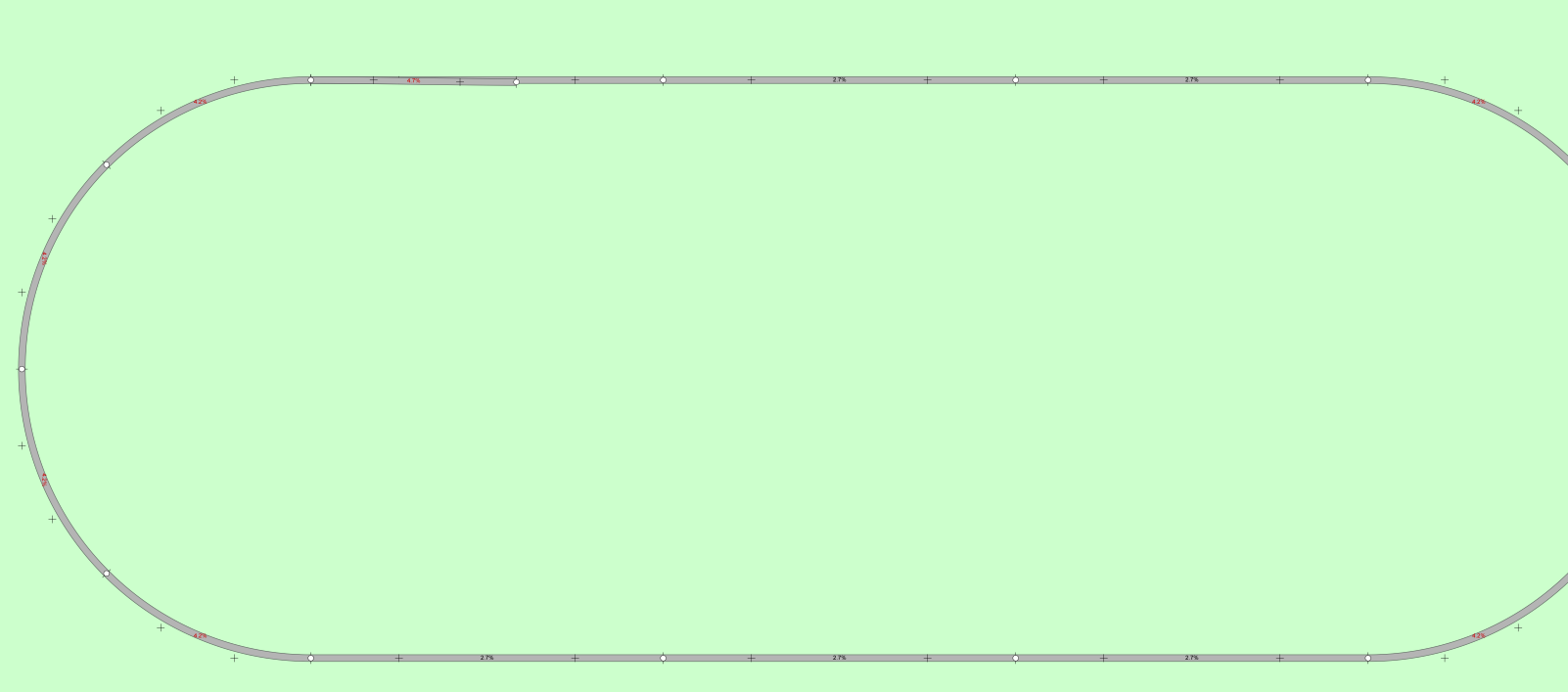

Et la boucle de retournement au N-1 :

Concernant la menuiserie , peut on imaginer comment est construite la structure (type de bois, épaisseur), enfin de matérialiser la représentation multi niveaux , le pourcentage de la rampe par exemple.

Je pense partir sur de l'OSB ou contreplaqué en 10mm d'épaisseur monter sur une structure en chevron épicéa.
Le pourcentage de pente est inscrit sur le plan, en le voyant je penses que par endroit ça fait beaucoup (cela varie entre 2.5 et 4.7%) ....

Enfin, concernant la pièce qui est en travaux, est elle prémunie contre les variations de température, quel est le type de sol et comme je l'écrivais, un point électrique situé à un angle du réseau (pour éviter le cable qui traine par terre et que l'on se prend les pieds dedans).

Olivier

Pas du tout il n'y a pas encore de plafond et pas isolée il y a juste un sol en OSB de 18mm et pas de cloisons, il n'y a pas d'installation électrique de posée mais l'électricité est amenée à l'étage via un enrouleur branché sur une prise du salon du rez de chaussée.

[DYLLINGER]

Bon, après étude et calcul, j'en ai pour un bon 3000€ de matériel pour ce projet ! J'ai donc décider de revoir entièrement le projet ! J'ai réduit la taille de la table à 3.5m de long sur 1m23 de large et je me limite à un ovale a 2 voies avec 4 voies de garage. Cela réduit le projet à 1400€ de matériel. Ainsi j'aurais enfin un réseau pour faire rouler quelques trains et je le modifierai au fur et à mesure au fil des mois.


J'ai donc commandé de la voie peco en code 75, des moteur mtb mp5, 2 roco 10808 et 2 roco 10836. Du câble de feeder du trackbed et du matériel de pose de voie. La semaine prochaine j'irai à leroy merlin acheter le matériel pour fabriquer ma table de jeux.


Je vous montrerai l'avancée au fur et à mesure.

[fondunorvégien43]

Je pense partir sur de l'OSB ou contreplaqué en 10mm d'épaisseur monter sur une structure en chevron épicéa.
Le pourcentage de pente est inscrit sur le plan, en le voyant je penses que par endroit ça fait beaucoup (cela varie entre 2.5 et 4.7%) ....


tout ça va peser le poids d'un âne mort

Tu peux utiliser des portes en isoplane de 93cm de large que tu fixes sur un chassis de cornières métalliques

c'est vite fait , léger , très rigide , modifiable facilement et ça te laisse plein d'espace en dessous .
Et avec de bonnes roues de la taille des roues de caddies ça roulera tout seul sans travailler ( prévoir des freins )

OUI , je sais ça va faire hurler les puristes

il faut utiliser des techniques modernes

4,7% ça peut faire beaucoup, ça dépend de ce que tu veux faire monter et de la locomotive qui tire .
