par Nonodudu76
20 Oct 2023, 18:55
Bonjour,
En fait, c'est un peu plus compliqué que cela.
Sans faire d'usine à gaz, mais en restant cohérent, avant l'aiguille d'entrée il faudrait :
Un carré (damier rge et blc)
Un avertissement (losange jaune)
Une pancarte "D".
Il faut aussi des feux pour la circulation de nuit (2 rouges, une jaune, un vert).
Généralement, le damier et l'avertissement sont sur le même mât.
La pancarte "D" est implantée devant sur un mât plus petit pour ne pas gêner la visibilité.
Pas besoin de TIV30 puisque la pancarte "D" impose plus de restriction de vitesse
Direction dépôt, il faudra que le damier soit effacé et que soient présentés :
- l'avertissement (avec le feu jaune allumé et les autres éteints)
- la pancarte "D"

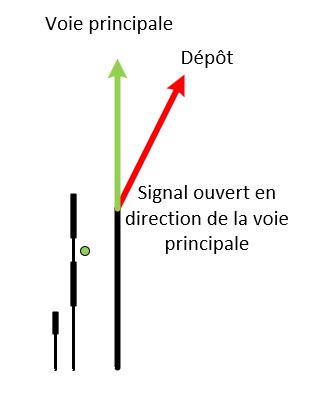

En cas de direction tout droit voie principale, il faudra que le damier soit effacé et que soient présentés :
- rien (avec le feu vert allumé et les autres éteints) s'il n'y a pas de signal fermé à annoncer plus loin.
ou
- l'avertissement (avec le feu jaune allumé et les autres éteints) si un signal d'arrêt est fermé plus loin.
En cas de signal fermé, il faudra que soit présentés :
- Le damier rge et blc (avec les deux feux rouges allumés et les autres éteints)
- l'avertissement
- la pancarte "D"
Bien sur, ce signal devra être précédé d'un avertissement à distance avec des feux jaune et vert.
Ce signal présentera :
- l'avertissement avec le feu jaune allumé, si le signal d'arrêt annoncé est fermé (damier) ou ouvert en direction du dépôt,
- Rien (avertissement effacé) avec le feu vert allumé Si le signal d'arrêt annoncé est ouvert vers la voie principale,
Pour le signal de sortie, si tu ne peux le bouger, mets une seule flèche blanche orientée vers le bas.

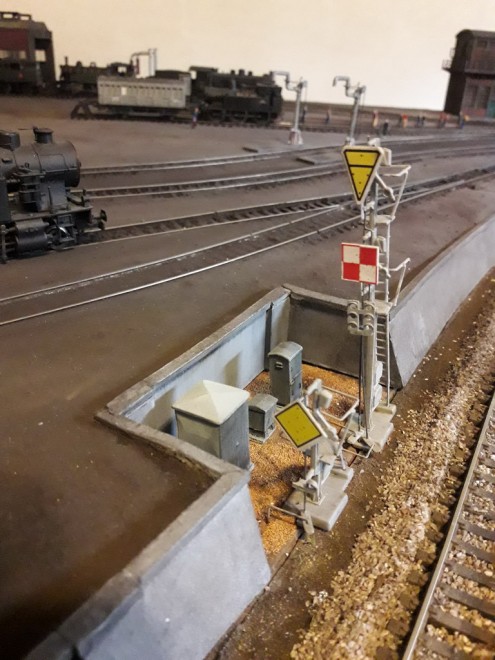

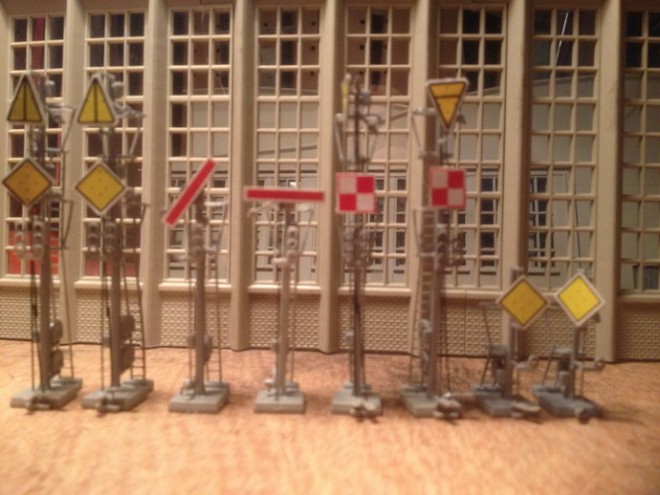

Comme le signal avec deux flèches sur la photo mise hier. Tu ne gardes que celle du bas.
- Fichiers joints
-

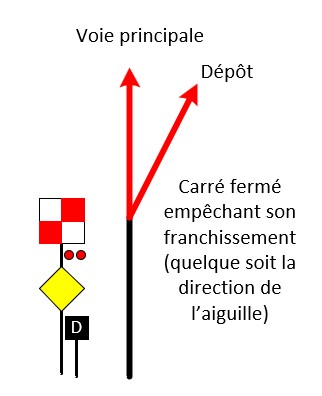

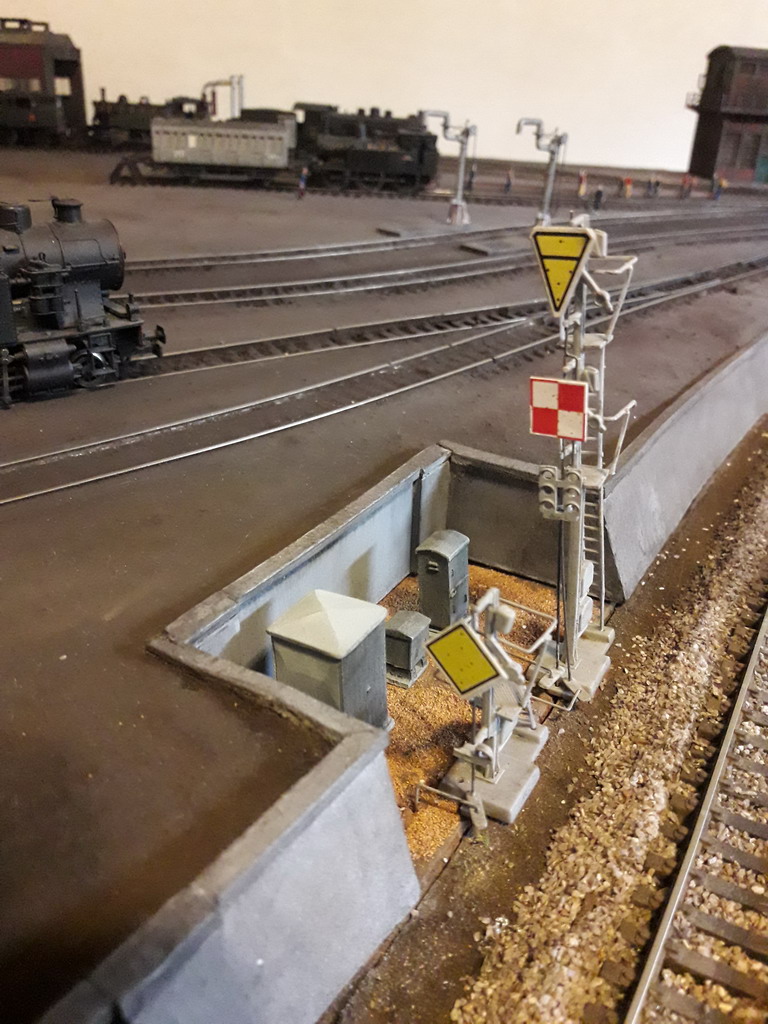

- Signal pouvant présenter le carré ou l'avertissement.
