Bruxelbourg Central – Un réseau modulaire urbain à picots

Vos réseaux et ceux que vous voulez faire découvrir aux autres membres du forum mais aussi les différentes techniques de construction, les trucs et astuces, etc.

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Rockandrail
27 Jan 2009, 14:24

Mtb a écrit:dans l'esprit de la remarque de joseph:
les pieds ainsi ,ne se gondoleront pas dans le temps? si cela arrive, tu peux toujours les renforcer par un tasseaux vissé verticalement ...
as tu réuni les pieds AV et AR par une traverse ? ce que la photo ne montre pas...


No problemo. Tous mes réseaux fixes sur pied ont toujours été montés pareil. Pas de traverse entre les pieds. 8-)
Observateur désabusé
Prince Héréditaire du Bruxelbourg et Saroulmapoul délocalisé

Le chien est le meilleur ami de l'Homme; le Taliban est le meilleur ami de la Femme.
Avatar de l’utilisateur
Rockandrail
Vertueux Du Goulag

Messages: 18026
Âge: 68
Enregistré le: 13 Déc 2007, 22:55
Localisation: Royan

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar XTof_vl
27 Jan 2009, 14:57

Ni entre les rails. Uniquement des picots! :twisted:
L'Attila du train Ho
Ondraaglijk
Voyou!


Ferjac (Gil Jourdan alias Guus Slim) et Raversijde 1913
Avatar de l’utilisateur
XTof_vl
Van De Guus

Messages: 17791
Âge: 58
Enregistré le: 13 Déc 2007, 20:07
Localisation: Linkebeek, Belgïe!

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Rockandrail
27 Jan 2009, 15:45

XTof_vl a écrit:Ni entre les rails. Uniquement des picots! :twisted:


Grrr! :hinhin
Observateur désabusé
Prince Héréditaire du Bruxelbourg et Saroulmapoul délocalisé

Le chien est le meilleur ami de l'Homme; le Taliban est le meilleur ami de la Femme.
Avatar de l’utilisateur
Rockandrail
Vertueux Du Goulag

Messages: 18026
Âge: 68
Enregistré le: 13 Déc 2007, 22:55
Localisation: Royan

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Rockandrail
02 Fév 2009, 17:02

Le précablage du deuxième module est en cours. Son néon est cablé et fonctionnel. La coulisse est agencée. Il va me falloir trouver maintenant un système de charnières me permettant de la fixer à l'extrémité du deuxième module: charnières pas trop épaisses mais bien rigides en même temps car l'ensemble ne doit pas s'affaisser au cours du temps: les rails ne seront pas éclissés. L'alignement doit donc rester au top.

Au passage, je n'ai toujours pas tranché pour le fond de décors.

8-)
Observateur désabusé
Prince Héréditaire du Bruxelbourg et Saroulmapoul délocalisé

Le chien est le meilleur ami de l'Homme; le Taliban est le meilleur ami de la Femme.
Avatar de l’utilisateur
Rockandrail
Vertueux Du Goulag

Messages: 18026
Âge: 68
Enregistré le: 13 Déc 2007, 22:55
Localisation: Royan

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar pelican
03 Fév 2009, 08:18

Au passage, je n'ai toujours pas tranché pour le fond de décors ...


à niveau ??? :diable: :mdr2:
Pélican
Chairman of the Pélican Rail Road
Directeur Artisitique des Saroulmapoul
Président Directeur du Leffe Chimay Bellevue
petit train de la Scarpe
Avatar de l’utilisateur
pelican
L'expert

Messages: 1991
Âge: 64
Enregistré le: 13 Déc 2007, 22:04

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Lebrac
03 Fév 2009, 20:51

Heureusement,

cela ne torpille pas ma vision à très longue échéance des Köninchliche Bretzelburgische Eisenbünen !

Pourquoi "longue" ? S'avez pas vu la liste "a faire" de ma femme...
Rugby BWEst : In cauda venenum

"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair

Avatar de l’utilisateur
Lebrac
Développeur de grippages

Messages: 1432
Âge: 60
Enregistré le: 19 Déc 2007, 19:55
Localisation: Le Pays de la Bière

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar decstef_be
04 Fév 2009, 10:47

Lebrac a écrit:Heureusement,

cela ne torpille pas ma vision à très longue échéance des Köninchliche Bretzelburgische Eisenbünen !

Pourquoi "longue" ? Z'avez pas vu la liste "a faire" de ma femme...


T'es pas le seul !
J'ai aussi un second module Saroulmapoul à finir (enfin, à commencer), un mini-module Z à michpaper et un en On30 à concevoir sans compter mon réseau à picots qui dort dans Raily 4 (mais là, j'attends le retour d'expérience de Bruxelbourg pour les jonctions de modules et la coulisse sur charnière)

Stef multi-tout
Stef, Saroulmapoul, ex "de base (I)"
Directeur es Peintures et Ravalements des Saroulmapoul
Chairman of the TRR (fully Corpetized)
Feeder Official Supplier
Avatar de l’utilisateur
decstef_be
Couque et Chimay

Messages: 1328
Âge: 55
Enregistré le: 15 Déc 2007, 10:42
Localisation: Namur Belgique

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Rockandrail
08 Fév 2009, 17:41

Ceux qui suivent se souviendront que nous avions parlé d'une coulisse pliante. Ca y est: elle est en place.

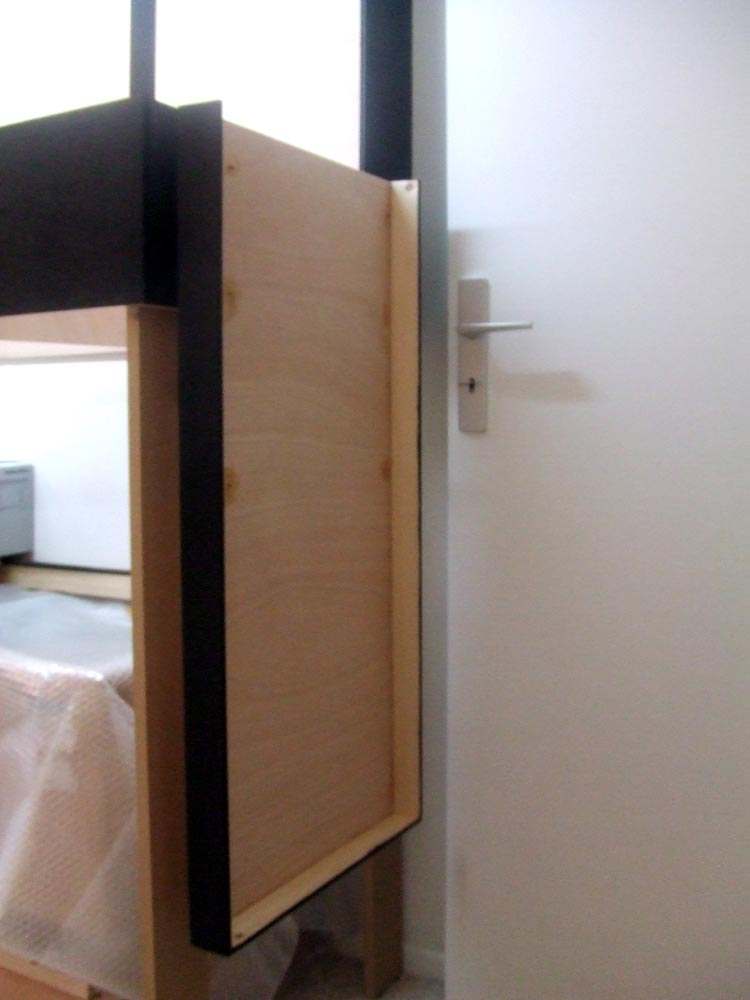

La voici tout d'abord pliée:



Le cahier des charges imposait que l'on pût ouvrir la porte de la pièce lorsque la coulisse est repliée. Mission accomplie.

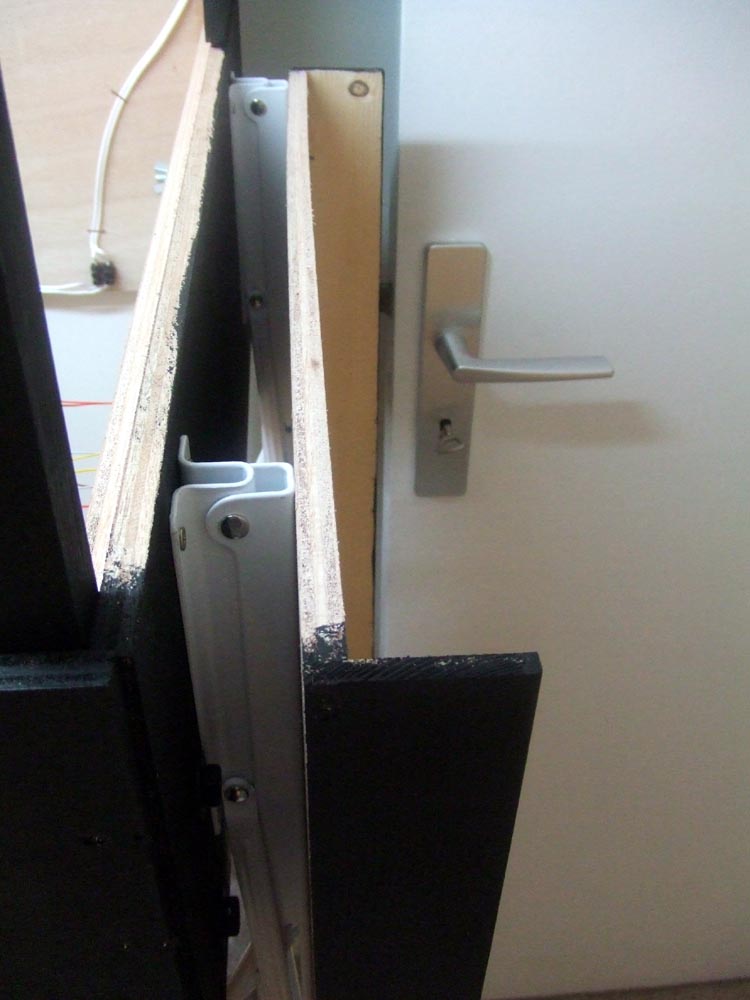

La coulisse plie grâce à des équerres coulissantes c/o Castorama (chez casto y a tout ce qu'il faut...)

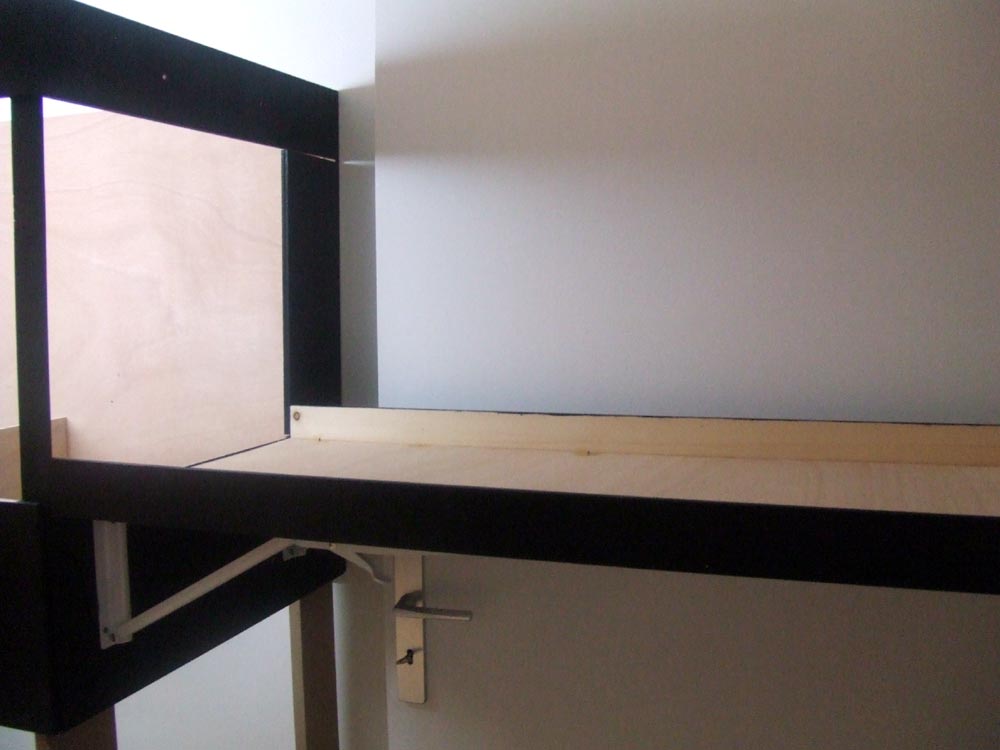

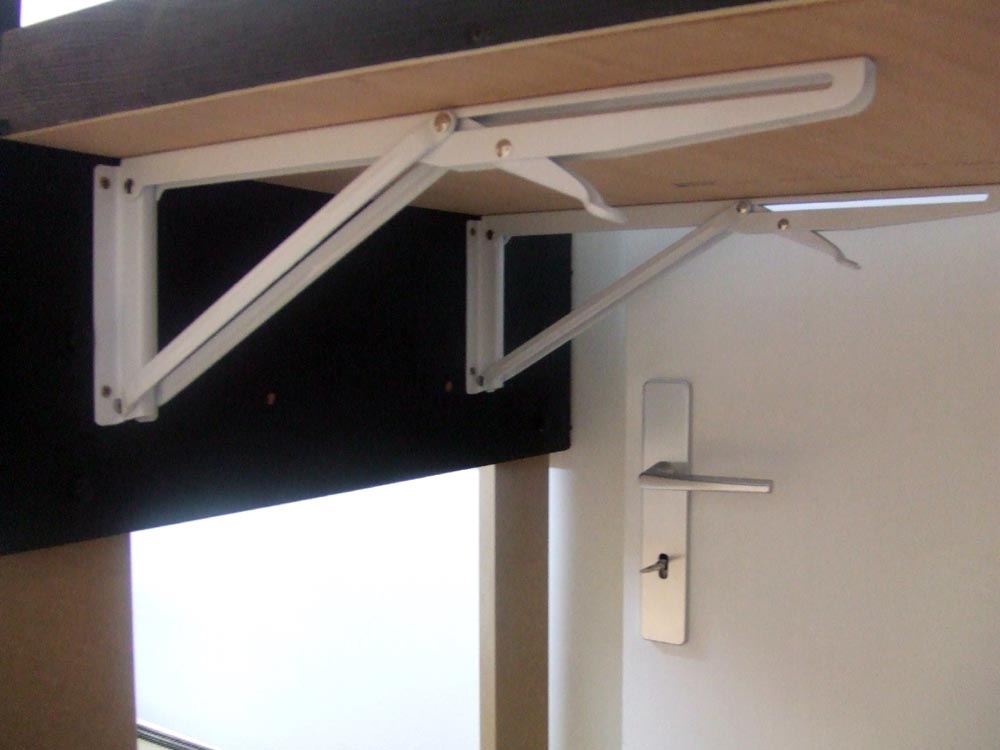

Pour relever la coulisse, il suffit de la lever à l'horizontale. Les équerres cliquent automatiquement et hop... Ultra simple. Une petite vue des équerres relevées. Pour rabaisser l'ensemble, il suffit d'appuyer sur les petits leviers et de plaquer contre le flanc du module.

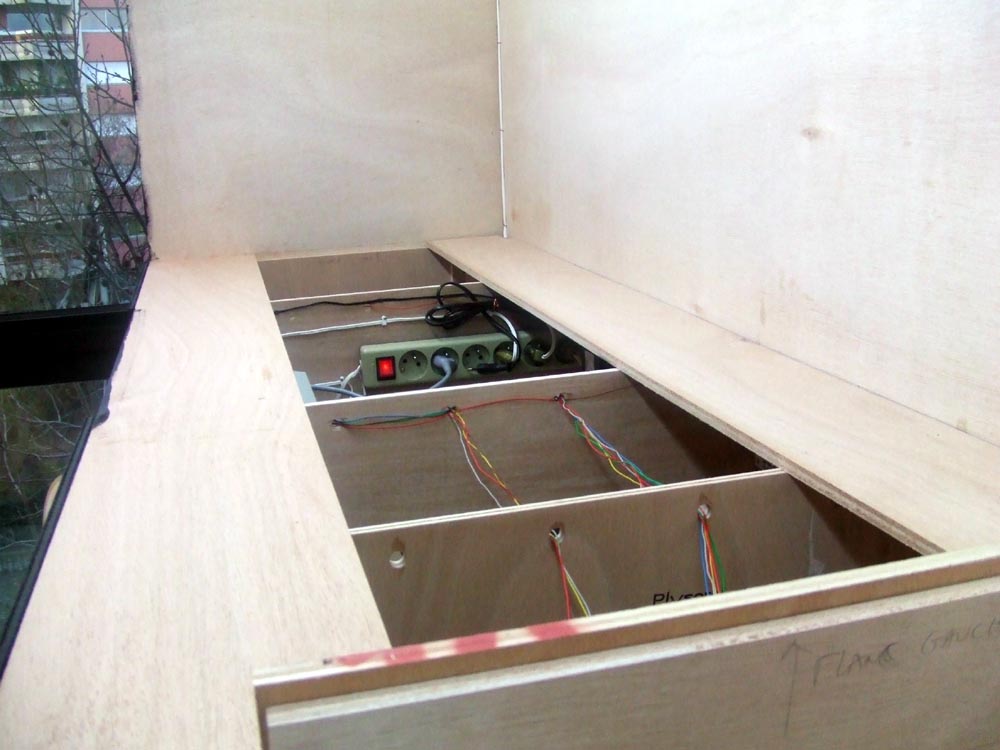

Sur le module gare, les planches de couverture sont fixées. Le centre reste vide afin de pouvoir accéder sous la gare et son accès au cas où.

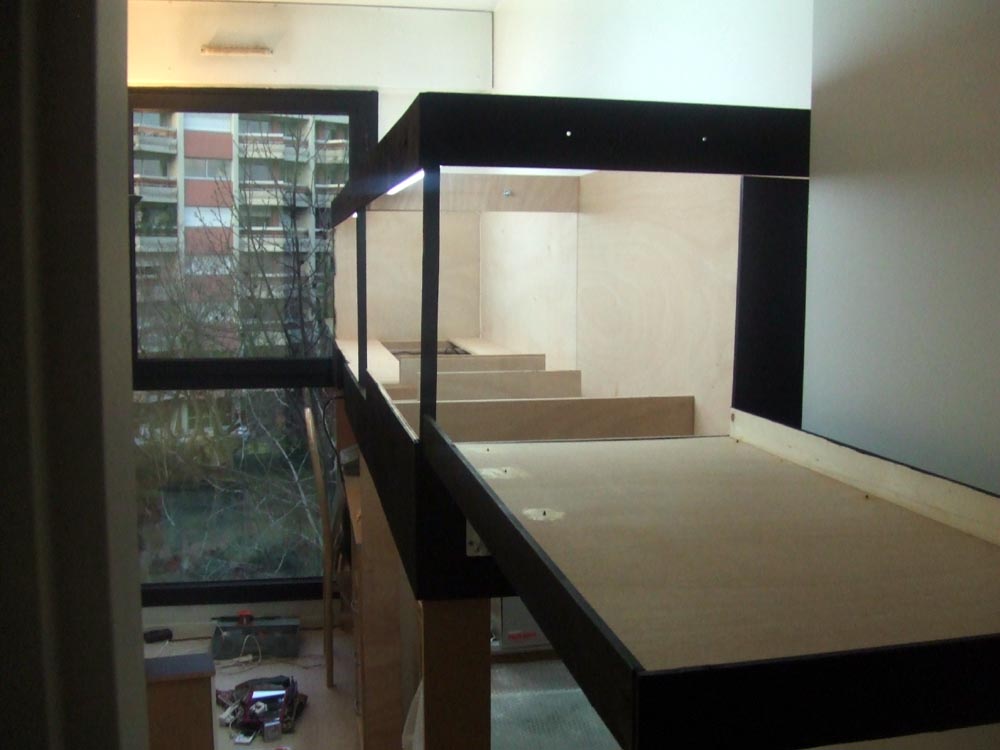

Et pour finir, une vue d'ensemble. Les façades sont peintes, les néons sont allumés. Prochaine étape: mise en place du fond de décors (toujours pas choisi), du socle de la gare et de la voie tram en avant plan. A noter que les premiers coupons de voie installés sur le réseau seront métriques.



La mise en place du socle de la gare va me permettre de voir quelles modifications devront être apportées au kit TRIX de base. En effet, la gare est une gare de passage avec corps de bâtiment central que je vais transformer en gare terminus. Il va donc me falloir déporter :diable: le corps de bâtiment à une extrémité de celui-ci. Mais une partie du socle est commune à ce corps de bâtiment et aux amorces de la verrière. Il va donc y avoir du réarrangement à faire. Bientôt la suite... 8-)
Observateur désabusé
Prince Héréditaire du Bruxelbourg et Saroulmapoul délocalisé

Le chien est le meilleur ami de l'Homme; le Taliban est le meilleur ami de la Femme.
Avatar de l’utilisateur
Rockandrail
Vertueux Du Goulag

Messages: 18026
Âge: 68
Enregistré le: 13 Déc 2007, 22:55
Localisation: Royan

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Le Basque
08 Fév 2009, 19:18

Juste par une saine curiosité, les traces de sang que l'on voit sur l'un des montants centraux c'est normal ?


:gne:
Avatar de l’utilisateur
Le Basque
Valideur Des Guichets

Messages: 14918
Âge: 64
Enregistré le: 13 Déc 2007, 20:53
Localisation: Paris-Cote Basque

Re: Bruxelbourg Central – Un réseau modulaire urbain à picots

Messagepar Rockandrail
08 Fév 2009, 19:21

Le Basque a écrit:Juste par une saine curiosité, les traces de sang que l'on voit sur l'un des montants centraux c'est normal ?


:gne:


Oui. C'est le sang du poulet égorgé sur le réseau pour conjurer le mauvais sort! :diable:

(marquage en usine? C'est de l'encre rouge sur le bord extérieur du panneau de CP)
Observateur désabusé
Prince Héréditaire du Bruxelbourg et Saroulmapoul délocalisé

Le chien est le meilleur ami de l'Homme; le Taliban est le meilleur ami de la Femme.
Avatar de l’utilisateur
Rockandrail
Vertueux Du Goulag

Messages: 18026
Âge: 68
Enregistré le: 13 Déc 2007, 22:55
Localisation: Royan
