Le futur réseau N de mjp

Vos réseaux et ceux que vous voulez faire découvrir aux autres membres du forum mais aussi les différentes techniques de construction, les trucs et astuces, etc.

Le futur réseau N de mjp

Messagepar mjp
14 Mar 2021, 15:24

Voici venu le moment de vous présenter mon projet : le thème sera celui d'une petite gare terminus sur une ligne secondaire à voie unique. L'époque n'est pas encore définitive et dépendra du matériel roulant que je vais trouver, ma préférence ira sur III ou IV (je ne possède aujourd'hui que la BB63000 Roco de mon avatar et 2 voitures voyageurs).

La plus grande place sera réservée à la gare, voyageurs et marchandises, ainsi qu'à un embranchement privé vers une petite usine (à définir). 2 départs, l'un vers petite halte et un garage dissimulé sous la colline en arrière plan, l'autre vers une gare souterraine et sa boucle de retournement.

Cela devrait ressembler à cela :

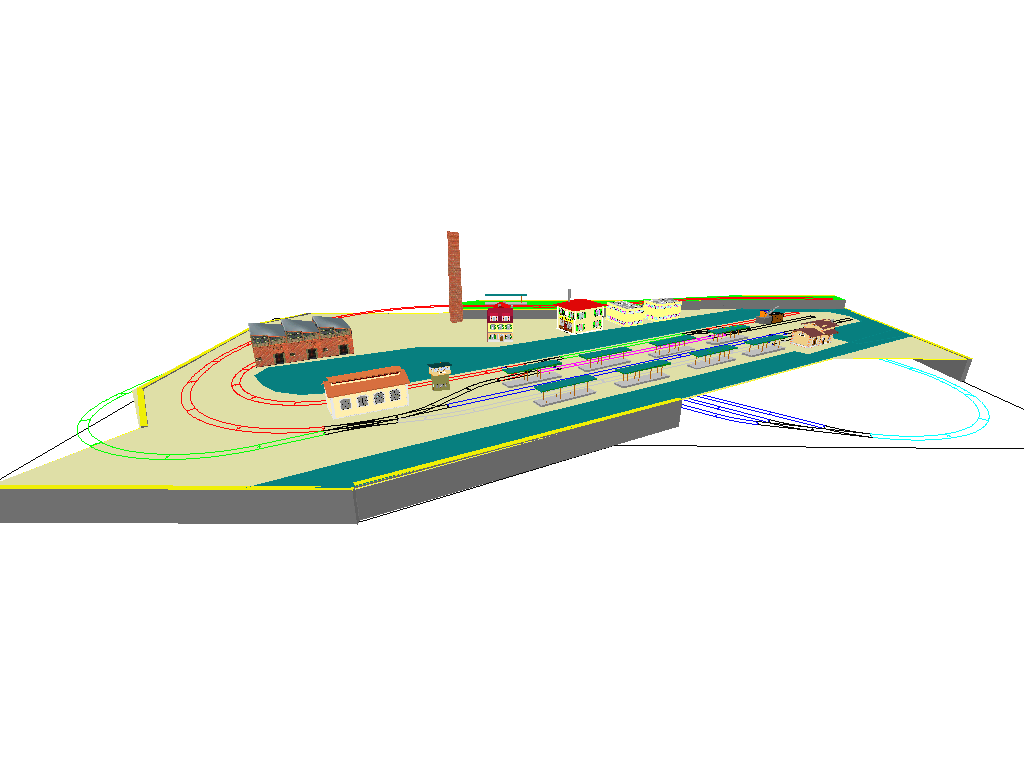

Une petite visualisation 3D avec Raily 4


L'ensemble sur une table de 2 m sur 1.2 m , le poste de pilotage sera implanté à l'avant droit, l'accès "normal" exploitation ne se fera d'ailleurs que vers l'avant puisque la planche sera implantée entre 3 murs.
Pour la maintenance, la planche pourra glisser sur l'avant et un accès arrière en passant sous le réseau sera prévu.

La table sur roulettes sera très haute, je n'aime pas la vue aérienne d'un réseau et préfère une vue plus "niveau normal des yeux". Ainsi passer dessous pour accéder à l'arrière sera plus aisé.

Etant débutant, vos remarques, critiques, sont bien sûr les bienvenues :cool:
Mieux vaut tard que jamais :cool:
