Re: Réseau d'inspiration Jouef

Messagepar BURLINGTON
26 Aoû 2020, 08:05

Attention cette solution (grouper des moteurs). Les moteurs SEEP, tout comme les PECO, sont très gourmands. 2.5/3 ampères à l'unité. Il faut donc une solide alimentation et de solides poussoirs. A cause de l'étincelage, les miens n'ont pas résisté longtemps. Même avec une station à décharge capacitive.
PREVOST Alain
Avatar de l’utilisateur
BURLINGTON
Riveteur de laiton

Messages: 4456
Âge: 67
Enregistré le: 13 Déc 2007, 21:40
Localisation: Au pays des lentilles AOC

Re: Réseau d'inspiration Jouef

Messagepar Aldayo
26 Aoû 2020, 08:09

Autre solution si pas d’alim de fou, c’est de faire comme dans la réalité : un décalage de la commande de 0,5sec entre les appareils commandés ensembles suffit à décaler le pic de conso.

Pour ça, faut du relayage ou des cartes programmables.

On peut aussi contourner le problème en foutant une décharge capacitive au cul de chaque moteur.
Qui croit savoir ne sait rien.
Avatar de l’utilisateur
Aldayo
Bavard

Messages: 1914
Âge: 37
Enregistré le: 05 Sep 2009, 21:35
Localisation: Le Vernet(31)

Re: Réseau d'inspiration Jouef

Messagepar BURLINGTON
26 Aoû 2020, 08:58

Pour ma part ce sont les poussoirs qui ont eu du mal à survivre. C'était des classiques qu'on trouve chez tous les détaillants d’électronique ou de modélisme ferroviaire. Il doit en exister de plus costaud.
PREVOST Alain
Avatar de l’utilisateur
BURLINGTON
Riveteur de laiton

Messages: 4456
Âge: 67
Enregistré le: 13 Déc 2007, 21:40
Localisation: Au pays des lentilles AOC

Re: Réseau d'inspiration Jouef

Messagepar FredVincent62
26 Aoû 2020, 15:35

Pas de problème jusqu'à maintenant en tout cas : les blocs Jouef doivent donc bien supporter la charge de courant délivrée.
Nous on préfère jouer au train.
Avatar de l’utilisateur
FredVincent62
Bavard

Messages: 1417
Âge: 54
Enregistré le: 11 Mai 2012, 13:17
Localisation: Pas de Calais

Re: Réseau d'inspiration Jouef

Messagepar FredVincent62
27 Aoû 2020, 08:17

De toute façon, pour l'aiguillage triple, il n'y a pas d'autre solution que de gérer les 2 moteur simultanément.
Nous on préfère jouer au train.
Avatar de l’utilisateur
FredVincent62
Bavard

Messages: 1417
Âge: 54
Enregistré le: 11 Mai 2012, 13:17
Localisation: Pas de Calais

Re: Réseau d'inspiration Jouef

Messagepar FredVincent62
12 Nov 2020, 09:04

Je m'y remets enfin avec le numéro 10 en préparation.

Nous on préfère jouer au train.
Avatar de l’utilisateur
FredVincent62
Bavard

Messages: 1417
Âge: 54
Enregistré le: 11 Mai 2012, 13:17
Localisation: Pas de Calais

Re: Réseau d'inspiration Jouef

Messagepar Cyrano
12 Nov 2020, 12:21

:applause: :applause: :applause:
Avatar de l’utilisateur
Cyrano

Messages: 12
Enregistré le: 09 Nov 2020, 17:23
Localisation: Dordogne

Re: Réseau d'inspiration Jouef

Messagepar FredVincent62
02 Jan 2021, 16:30

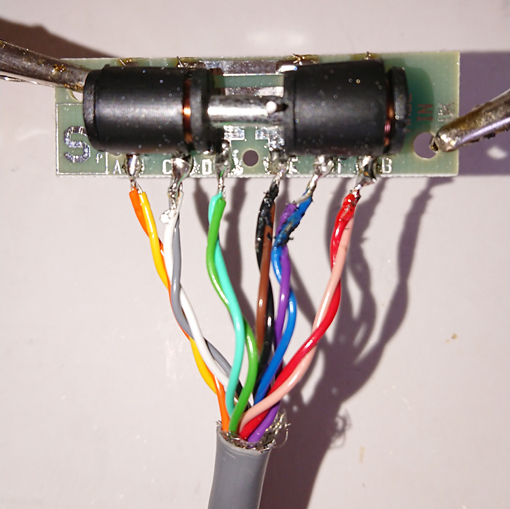

Je m'étais promis de terminer l'installation des moteurs d'aiguillage en 2020. Et puis comme toutes les bonnes résolutions, elles finissent par se perdre en cours de route. Alors, 2021 étant arrivé, je me décide à m'y remettre.

Et de 10 !
Reste plus qu'à s'attaquer à l'aiguillage triple.

Nous on préfère jouer au train.
Avatar de l’utilisateur
FredVincent62
Bavard

Messages: 1417
Âge: 54
Enregistré le: 11 Mai 2012, 13:17
Localisation: Pas de Calais

Re: Réseau d'inspiration Jouef

Messagepar FredVincent62
15 Mar 2021, 11:07

Les deux derniers moteurs qui gèrent l'aiguillage triple sont fixés. Maintenant reste à gérer la synchronisation des deux moteurs pour envoyer le train sur la bonne voie.
Afin de ne pas me prendre les pieds dans le tapis, je me suis fait un petit schéma.



J'ai symbolisé les 3 voies avec VH=Voie haute, VM=Voie Milieu et VB=Voie basse.
J'ai symbolisé les 2 moteurs d'aiguillage 1 et 2 avec les positions H=Haut et B=Bas.
J'ai symbolisé la barrette de 4 dominos A, B, C et D.

J'ai défini les positions des moteurs pour chaque voie.
VH = 1B et 2B
VM = 1B et 2H
VB = 1H et 2H

J'ai symbolisé les diodes. Pour info, une diode laisse passer le courant dans le sens de la flèche mais le bloque dans le sens inverse.

Maintenant, si je n'ai pas fait de bêtises, je dois relier mes interrupteurs qui commandent les changements de voies comme suit.
Int1 pour VH = Branchement en C
Int2 pour VM = Branchement en A et D
Int3 pour VB = Branchement en B
Nous on préfère jouer au train.
Avatar de l’utilisateur
FredVincent62
Bavard

Messages: 1417
Âge: 54
Enregistré le: 11 Mai 2012, 13:17
Localisation: Pas de Calais

Re: Réseau d'inspiration Jouef

Messagepar BB9004
15 Mar 2021, 14:48

Bonjour
Beau boulot tout ça !

je vais peut etre avoir une triple à brancher : ton schéma sera utile ;)

8-)
A toute vapeur !
Avatar de l’utilisateur
BB9004

Messages: 105
Âge: 65
Enregistré le: 12 Avr 2018, 14:43
Localisation: A coté de la ville lumière, planète Bleue
