Vieilles gloires Jouef et consorts...

[Ybou76]

La cabine MT n'est plus produite. Un ferrovipathe m'a gracieusement offert une cabine qui ne lui servait pas. Le hic est que la cabine originale est solidaire de la chaudière en demie coquille et que la toiture est du type allongé, ce qui n'est pas compatible avec la K82. Avant le la bricoler, je vais faire un essai de tronçonnage de celle d'origine afin de retrouver le galbe idoine.



Jean Pierre DUMONT dans ce fil m'a préconisé cette découpe:

Découpe cabine 231K.jpg

Avec cette méthode le résultat est super sur sa machine.


La vraie 231 K 82:


Bonjour à tous. J'ai envie d'essayer de corriger le galbe de l'abri comme mentionné ici. Est-ce qu'il y aurait d'autres photos en gros plan de la machine modifiée par Jean-Pierre, en particulier de face ?
Cordialement. Yves

[Christou231]

Bonne chance car je n'ai pas réussis à modifier la cabine d'origine. La matière était devenue cassante. Maintenant je me bats avec la cabine MT...cassante aussi.

[Rollang]

Bon courage !

[Christou231]

Au bout de plusieurs tentatives d'ajustement et de recasse de la réparation de la fenêtre frontale j'ai fini par y arriver.

Il n'y a plus que les filets jaunes et les marquages . Après j'attaque la plomberie

[Rollang]

Un grand bravo

J'ai eu le meme problème de plastique cassant comme du verre en travaillant sur le chassis de la 2D2 5516 Jouef....

[Christou231]

Pour ne pas égarer les pèces démontées, j'ai reposé la barre de relevage avec une pièce Mécanic Train et les rambardes.

Je n'ai pas encore repris les filets jaunes au tire-ligne. J'espère que la peinture acrylique sur la résine sera assez dure. Sur les écrans de la 241 P, le tire-ligne gravait la peinture. J'ai dû utiliser les filets en décalcomanies de AMF87 que je trouve un peu épais. Sinon, pose des filets, masquage et voile de vernis satiné.

[Christou231]

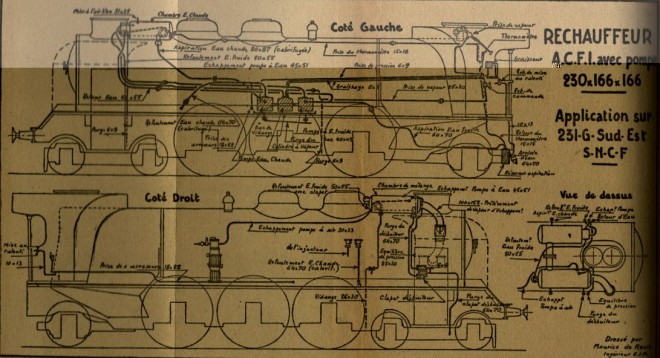

J'attaque maintenant la "plomberie". Un vrai plat de spaghettis par rapport aux machines que j'ai déjà traitées (231 C, 141 P et 141 R) car une partie est cachée sous l'enveloppe de la chaudière.. Les équipements , pompe ACFI, pompe à air, turbo dynamo... sont alimentées par des petits moteurs à vapeur qui animent des turbines ou des pistons . Donc il faut une entrée et une sortie rien que pour cela. Il faut ajouter la production: eau chaude, eau froide, air comprimé, électricité pour ne citer qu'eux. J'ai donc un schéma qui m'a déjà servi au moins pour le réchauffage de l'eau d'alimentation par la pompe ACFI.

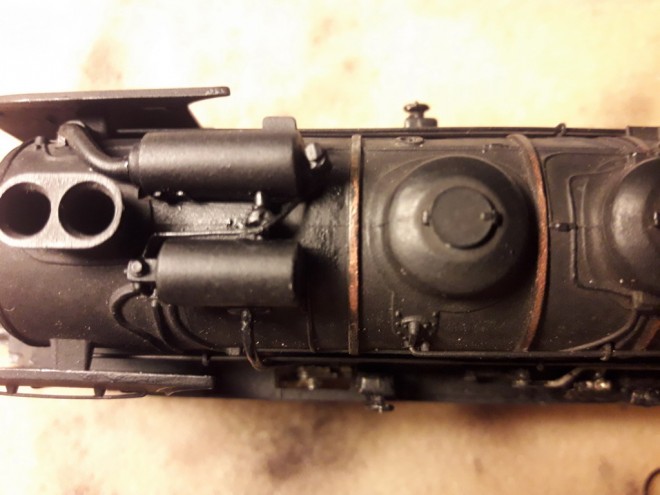

J'ai commencé par les ballonnets de réchauffage. J'a dû refaire les connections; la petite tuyauterie de refoulement d'eau froide qui relie les deux m'a demandé des heures...

puis la grosse tuyauterie d'aspiration eau chaude partant du ballonnet vers la pompe ACFI

Les brides sont taillées dans de la gaine de fil électrique
J'ai du redémonter pour le passage de celle du refoulement partant de la pompe à eau chaude (photo à suivre) qui passe en théorie dessous la chaudière pour ressortir à la chapelle d'introduction coté droit

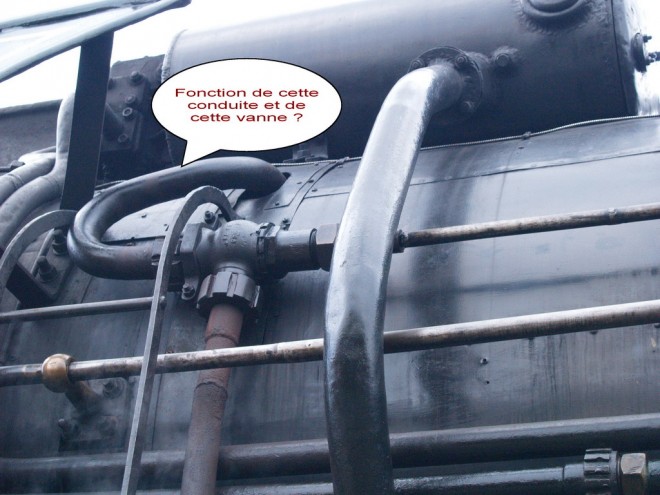

En attendant la suite, il y a une conduite et une vanne qui est commandée depuis la cabine dont je n'ai pas trouvé la fonction. Pour moi ce serait la commande du souffleur mais je n'en suis pas sûr.

De même, il i y a une barre de commande coté gauche qui actionne près du corps de la pompe ACFI devant la pompe à au froide

[Christou231]

J'ai la réponse sur un autre forum. La tringlerie sert à actionner les purges de la pompe ACFI et la vanne dite "Cocard" commande l'admission directe aux 4 cylindres lors d'un démarrage , donc en simple expansion.

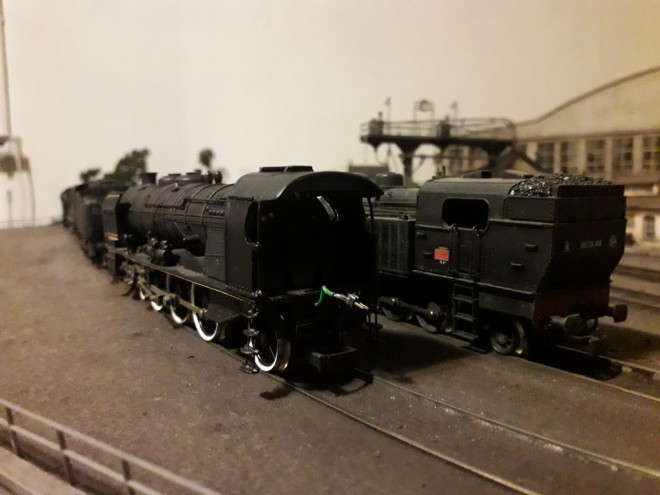

Pendant ce temps, mon parc machines subit des opérations de maintenance dont la dernière en date est la 230 F 317 de Lilliput avec une rupture du câble électrique alimentant le tender avec une cosse dessoudée. J'en ai profité pour réduire la tension de l'attelage tender machine en sectionnant 4 spires au ressort et ajouté les contre-tiges de piston que me permettent les rayons mini de 500 mm de mon réseau. Cela passe juste....La voilà donc en tête d'un Paris Troyes avec sa rame de Ty

[ulysse5760]

Bravo Christian
un sacré boulot..
-Très chouette la 230 F Liliput..

[Christou231]

La K82 est en attente. Beaucoup de problèmes de maintenance. J'ai dû changer l'injecteur Giffard de la 231 C qui avait cassé. Donc comme il est double j'ai bricolé en le collant sur un neuf de chez MT J''en ai profité pour des reprises de peintures. Le fumigène est HS, la cuve s'est désolidarisée du fût. Si je n'arrive pas à recoller avec une colle résistante à 300° ce sera tant pis, pas envie de claquer 40€ pour un neuf et 3 minutes de fonctionnement.
Avant:

Après

Le pont tournant a coincé un palpeur. Heureusement que j'ai un trottoir démontable. Remplacement du palpeur par un neuf mais j'en ai flingué deux autres pendant les essais. Il a fallut jouer du fer à souder. Maintenant cela marche après moult réglages de la hauteur des palpeurs.

La bourbonnais a perdu le tourillon de la bielle motrice gauche pendant un service. Heureusement, j'avais un tourillon RIVAROSSI ad hoc et la rondelle idoine. Vous remarquerez la cheminée refaite, le capuchon qui est fonctionnel et les soupapes refaites avec des attaches de bracelet- montre, entre autres. Une liaison électrique avec le tender permet la machine d'être autonome si le tender est sans contact; à l'origine la prise de courant est en diagonale (un pôle machine et un pôle tender)

A suivre avec la K82...
