Nouveau challenge: locotracteur Y 2489

par **Rollang** 15 Aoû 2024, 23:04

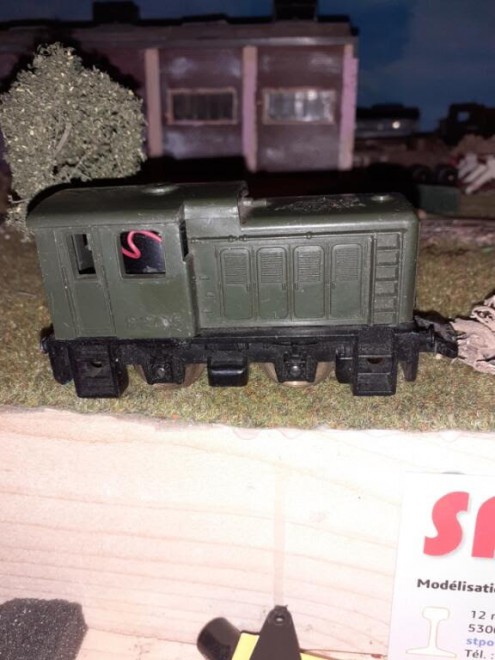

Suite à la réalisation de mes deux locomoteurs Y 51100 sur base Jouef, je désirais un engin plus petit, pour les manoeuvres dans l'usine. Pour ce faire, j'avais commandé chez Interfer en meme temps que les plaques Y 51105 et Y 51106, un,jeu de plaque Y 2489. Je me lance dans sa contruction, encore sur base Jouef, avec un empattement plus court, j'ai choisi le vieux D2500 comme support....

par **Rollang** 15 Aoû 2024, 23:06

Première constatation, un seul essieu moteur, il va falloir y remédier....

par **Rollang** 15 Aoû 2024, 23:11

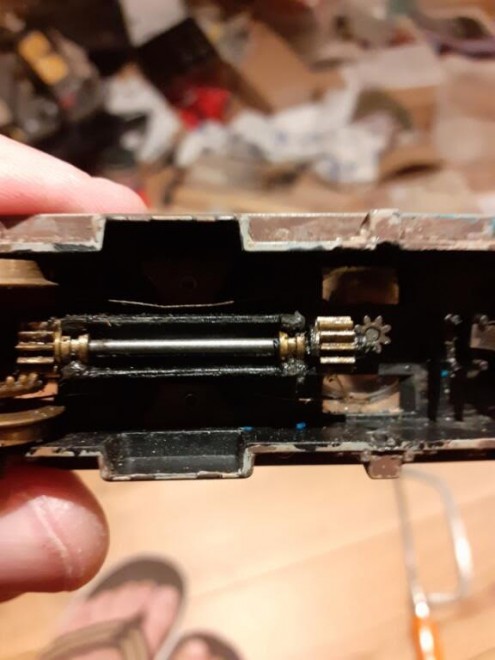

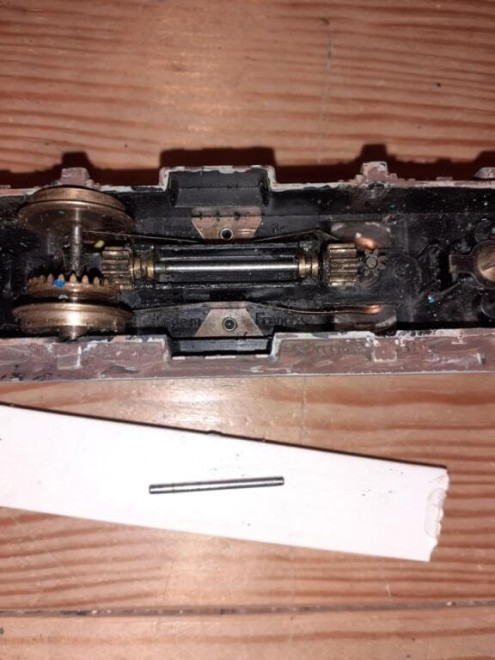

Pour cela, je vais prélever le système installé sous le chassis des Y 51130, ainsi qu'un axe plus court, également de provenance Jouef....

par **Rollang** 15 Aoû 2024, 23:14

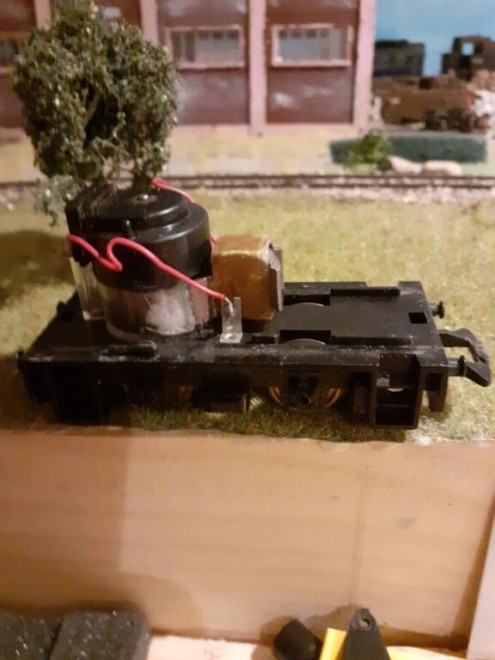

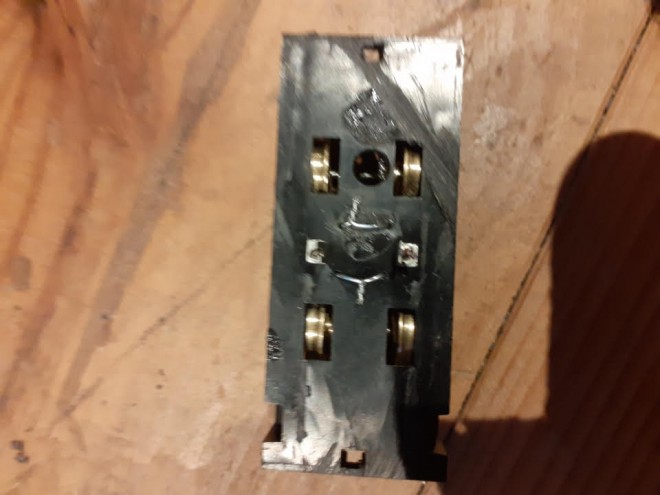

Le moteur d'origine Jouef sera remplacé par un ensemble moto-réducteur identique à ce que j'ai installé sur mes Y 51100. Et une petite vue de la pièce centrale après son découpage, posée à coté du chassis...
Affaire à suivre!

par **Rollang** 20 Aoû 2024, 18:30

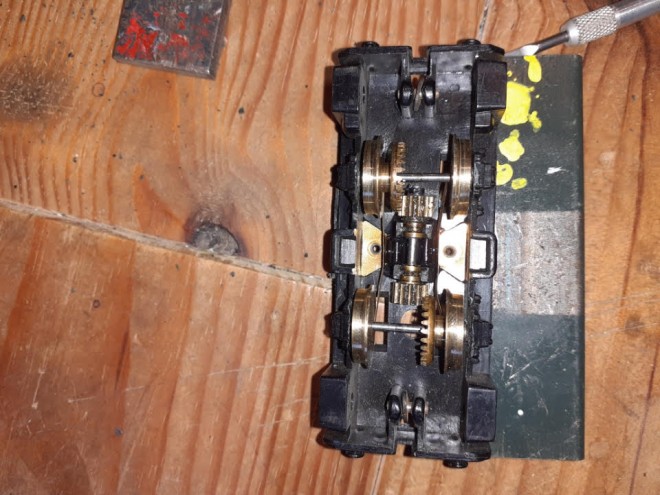

L'arbre de transmission est en place...

par **Vaporiste** 20 Aoû 2024, 19:17

C'est un effet d'optique, ou les essieux ne sont pas parallèles ?

Claude

par **Rollang** 20 Aoû 2024, 22:19

Effectivement...J'espère que c'est un effet d'optique, car ils sont bien placés dans les boites d'essieux. Quoique, quand on regarde l'essieu du bas sur la photo, il semble y avoir un décalage au niveau de la boite d'essieu coté gauche sur la photo. Merci. Je vérifierai demain....

Stéphane

par **Rollang** 22 Aoû 2024, 22:10

Vérification aujourd'hui, c'est un défaut de la prise de vue, les essieux sont bien parallèles, ouf ! J'en ai profité pour fixer les paliers d'arbre intermédiaire, sur les Y 51100 c'est un capot qui assure cette fonction, mais là, vue que c'est plus court, le collage n'aurait peut-être pas été suffisant. J'ai opté pour une fixation par brides en fil de fer, je m'arrangerai au dessus du tablier pour adapter tout ça pour que ça ne gène pas la motorisation....

par **Rollang** 22 Aoû 2024, 22:15

Une vue au coté du Y 51106 qui vient d'avoir une retouche de peinture, pour voir la différence de longueur entre les deux châssis....

par **Rollang** 24 Aoû 2024, 22:57

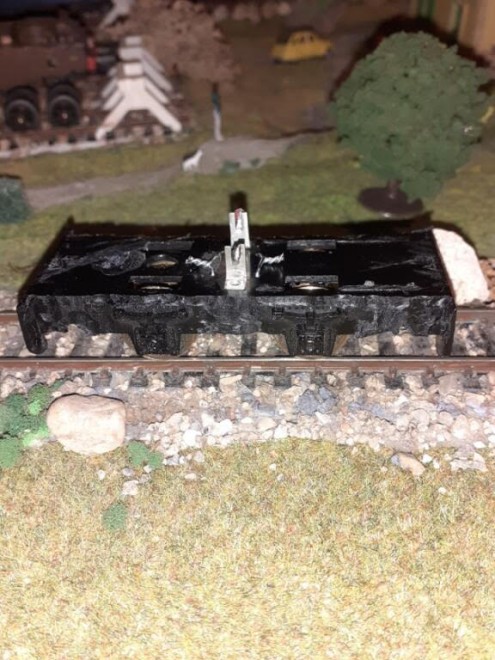

J'ai "dégrossi" la modification du châssis à la micro-meuleuse, j'affinerai dans les jours qui viennent au cutter et limes pour l'adapter au mieux à la morphologie du châssis de Y 2400....
