La suite du châssis : afin de gagner un maximum de jeu et aussi pour être à l’aise lors des montages et démontages des supports d’essieux, j’affine à la lime les paliers laiton. Dommage que ceux-ci ne soient pas usinés en pointes ce qui faciliterait la tache. D’ailleurs sur la majorité des kits que j’ai monté, c’est pour la partie roulement que j’ai perdu le plus de temps, surtout avec es supports suspendus qui nécessite d’office un certain jeu pour le système fonctionne

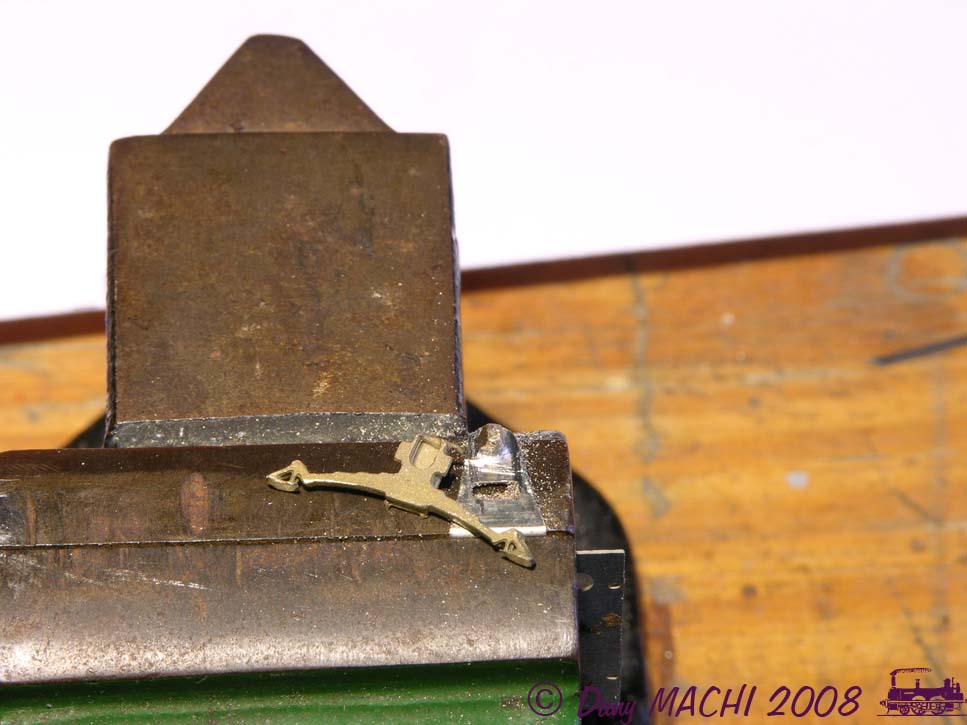

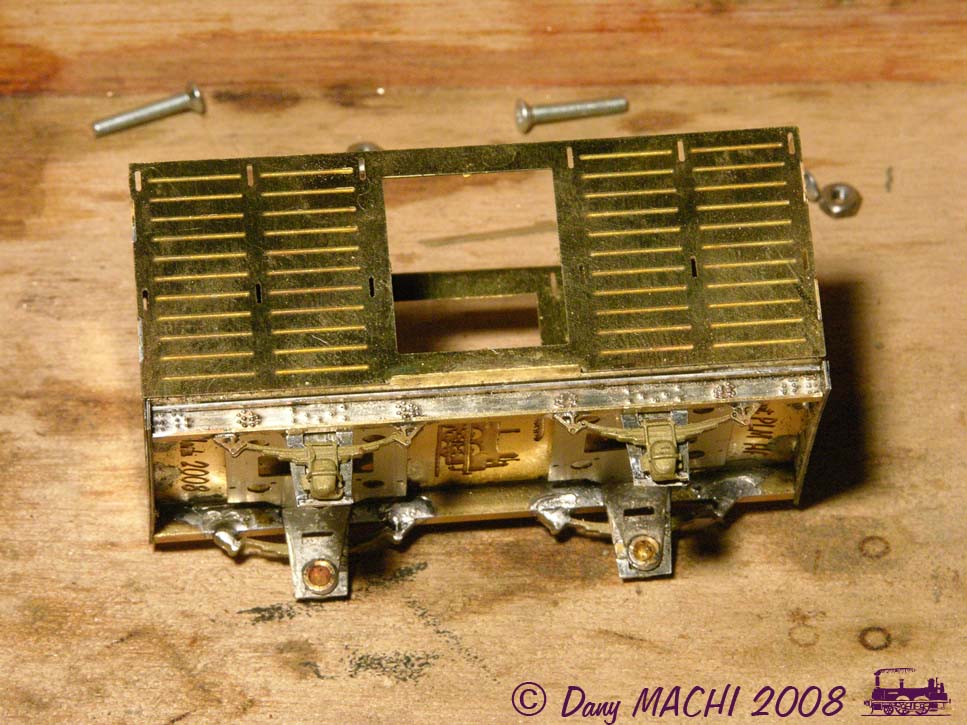

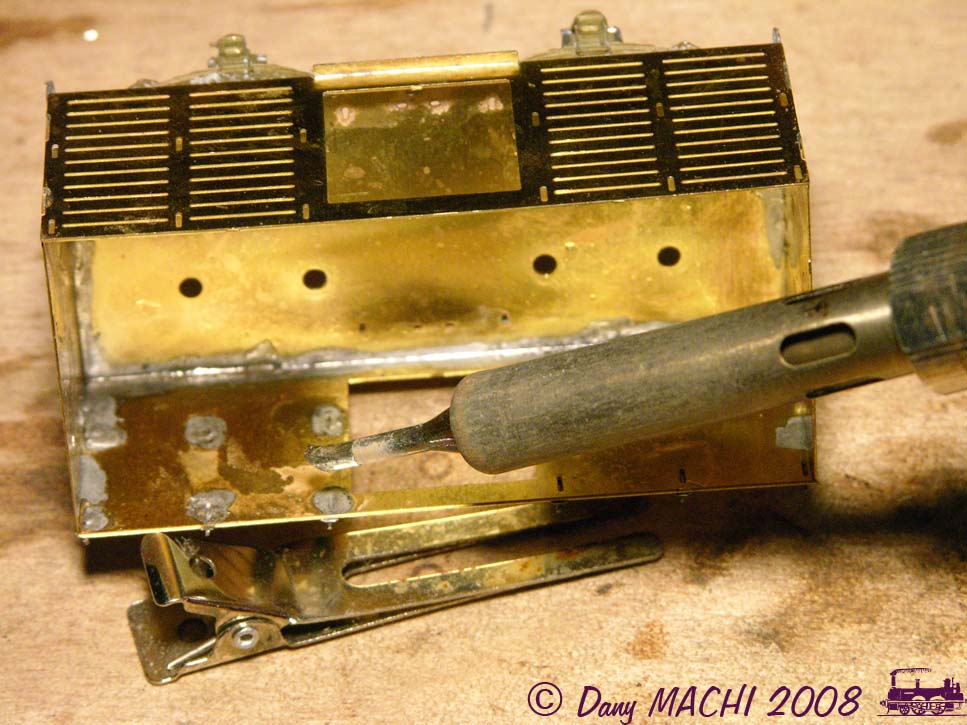

Montage des fonderies « ressort boite d’essieux », avec de la brasure basse température 145°C par l’intérieur du châssis ce qui a pour avantage de ne pas être obligé de trop chauffer et de pouvoir dessouder facilement les pièces de fonderies qui nécessitent toujours un peut plus d’énergie.

[dan_ost2000]

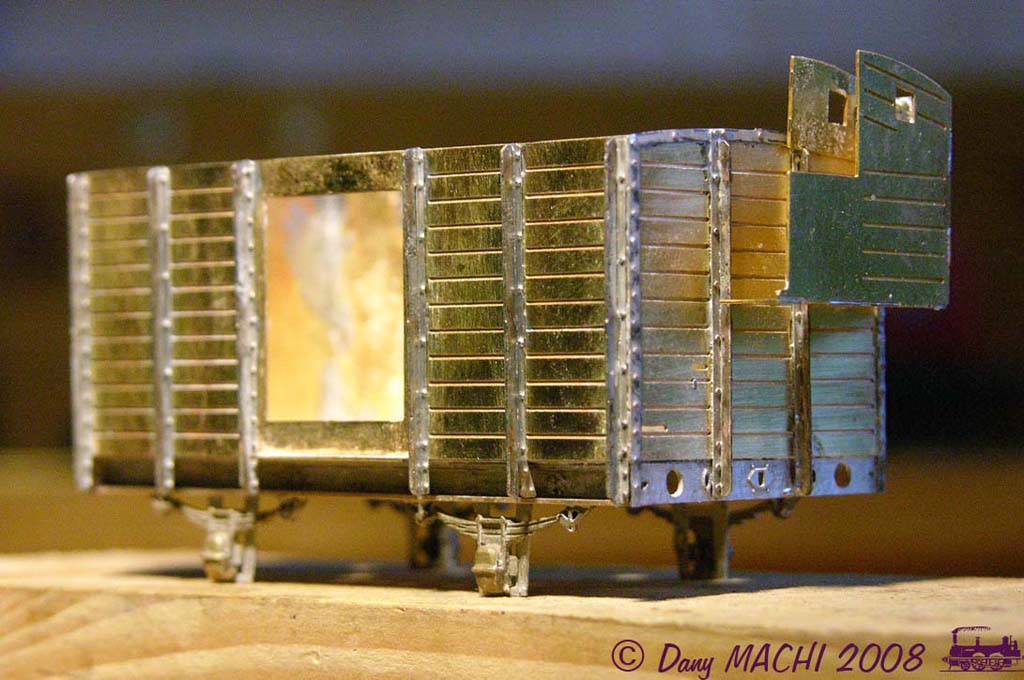

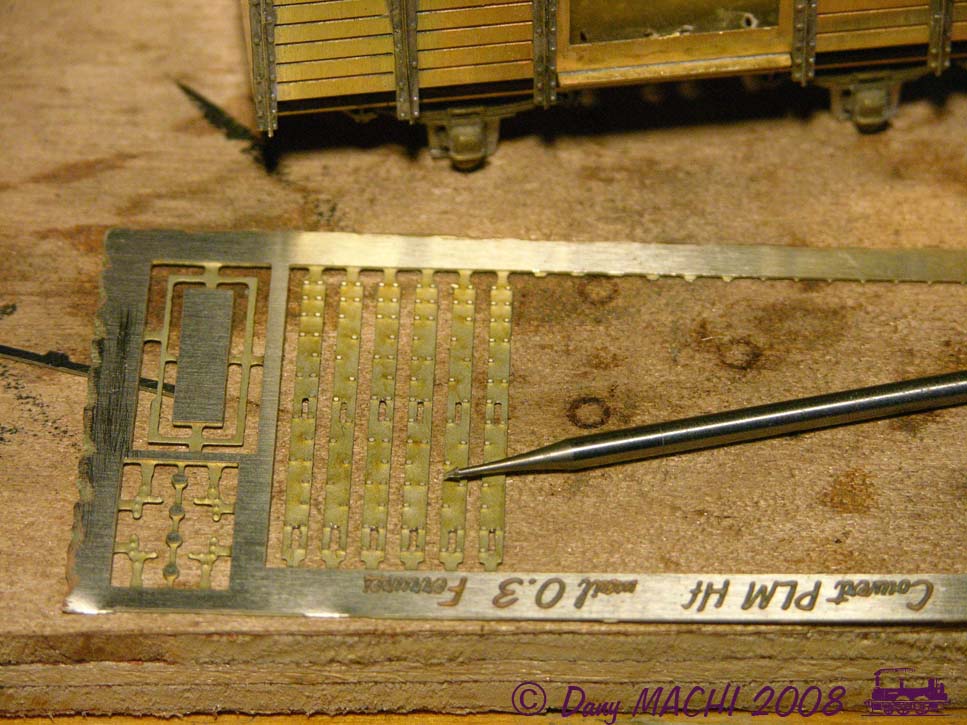

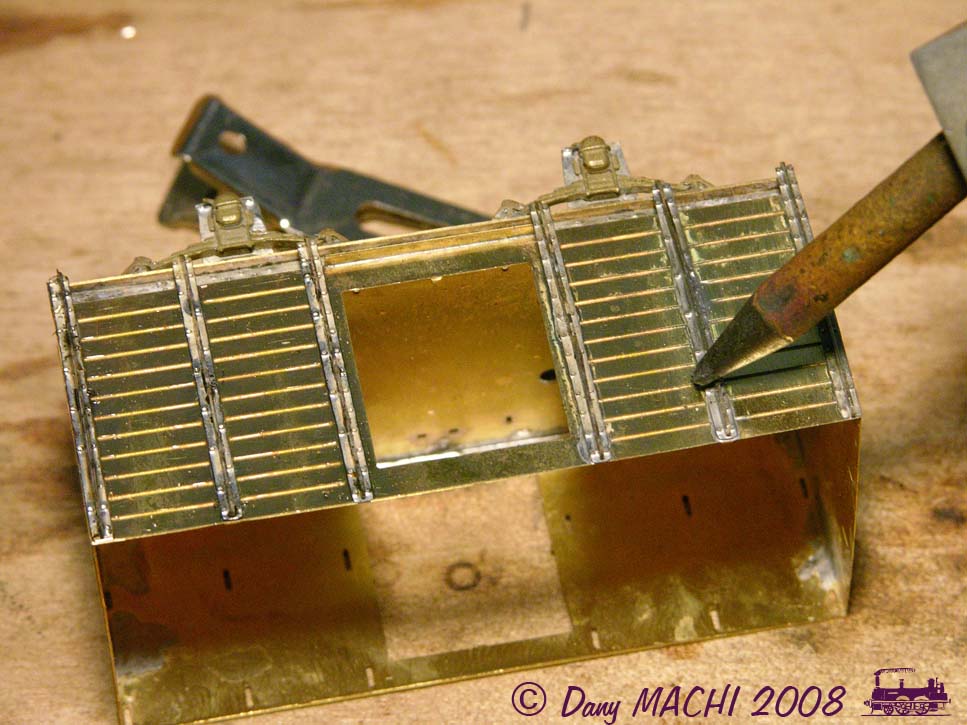

Et c’est parti pour les ferrures, étamage par l’arrière de la bande rivetée, idem pour le montant avec parcimonie, une petite dose de flux, un coup de SRE, on confirme la soudure par l’arrière au niveaux des mortaises on répète 16 fois et voila le couvert qui prend doucement forme.

[christophedeb]

Superbe montage. As-tu déjà pensé aux marquage ?

[dan_ost2000]

Pas encore approfondi la chose, mais je trouverais la solution, sur mon plan le marquage n'est pas très important PLM type de couvert et son N° donc rien de compliqué.

[dan_ost2000]

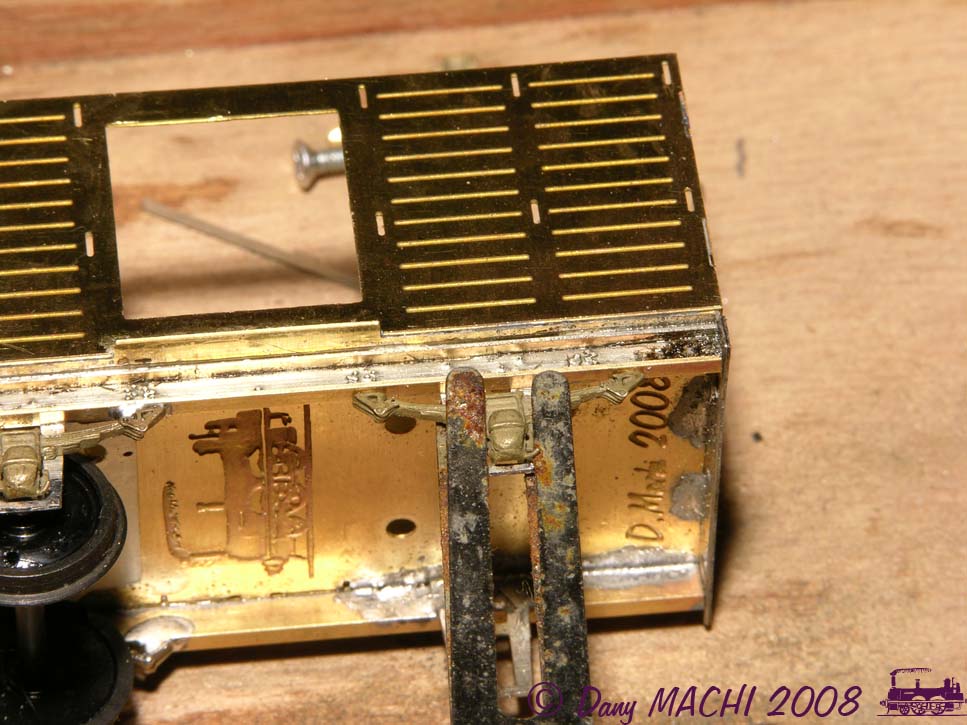

Il arrive que certaines mortaises soit mal gravées surtout en gravure amateur, ceci dit pas mal de kits on ce défaut, mais ce n’est pas un drame car on peut y remédier assez facilement.

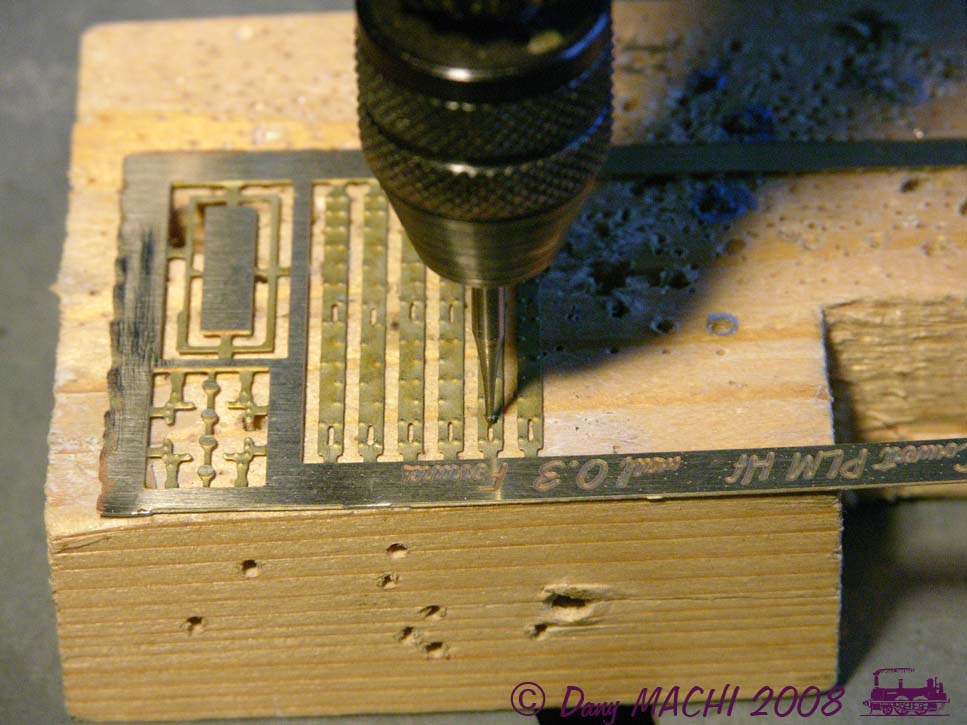

J’utilise une petite fraise conique pour ouvrir la fente mal gravée. C’est toujours rageant d’avoir un tel ajustage à faire car aucune lime n’est assez petite pour cette opération.
Chat roule a trouvé une solution mais je n’ai pas eu l’occasion d’essayer et je ne sais s’il arrive à sauver toutes les situations.
Avec ma petite fraise je suis toujours arrivé à régler le problème l’idéal est de faire ce travail avant le montage quant la pièce se trouvent encore sur la plaque pour une meilleure rigidité. Il ne faut pas avoir la main lourde et y aller doucement en plusieurs passes si nécessaires. Attention à la vitesse de rotation de la machine et aux doigts pour les distraits. Avec un peut de maitrise on peut même créer une mortaise oubliée en faisant un avant trous de 0.3 et en continuant à la fraise

[dan_ost2000]

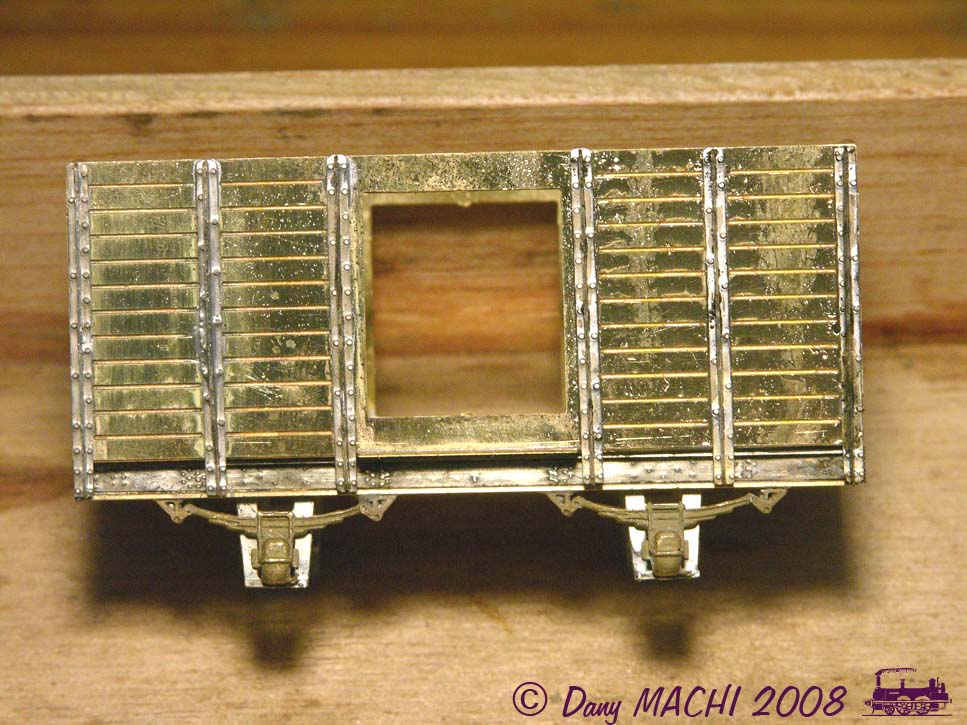

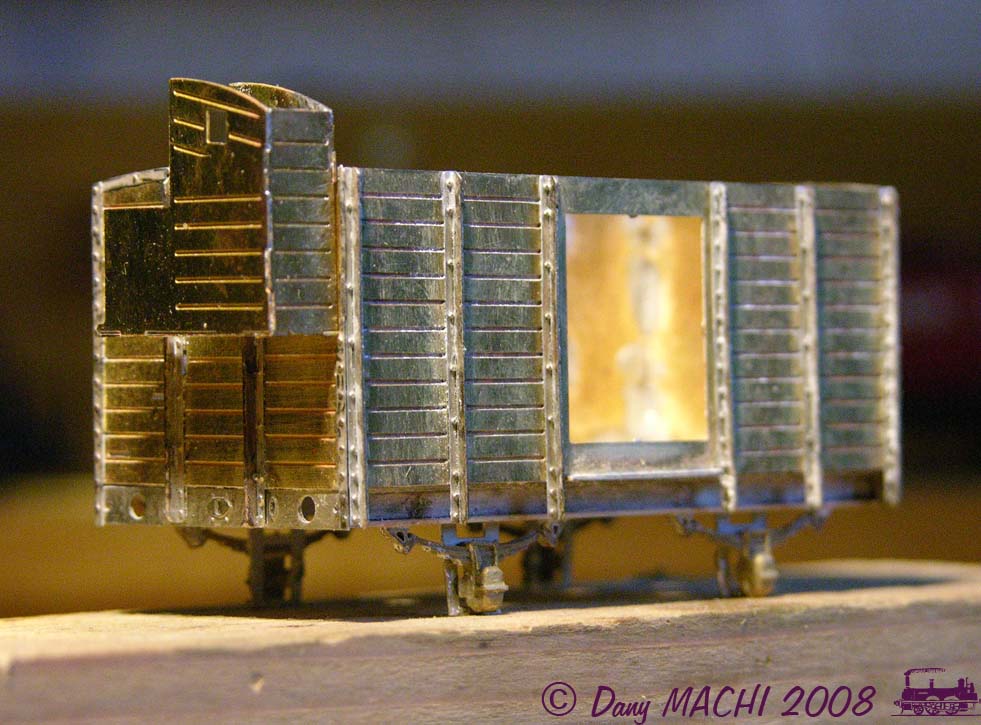

ch'tites photos avant l'apéro

[_Chris_]

BON ! ON SIGNE OU ?

[christophedeb]

Pas mal, ça commence à ressembler à un vrai wagon

[XTof_vl]

J'hallucine. Complètement.
.
