Heuuu, beh on verra ça quand je l'aurai entièrement monté...

Je dirais même plus : il met patates !!

Tu crois pas aussi bien dire...


Bon ok je

[Rockandrail]

Et tout ça en un peu moins de 24 heures, et sans table de cuisine!

[truckteur]

Suite de la journée...

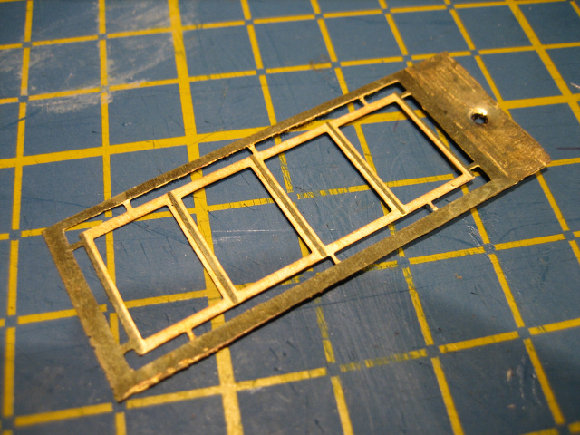

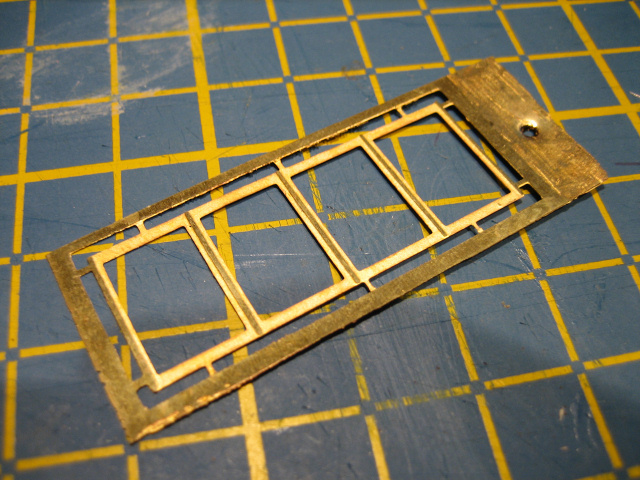

• On a un cadre (les ouvertures vont servir à placer le grillage du filtre sur les panneaux équipés, celui-ci ayant abandonné à la gravure à cause de sa finesse..) :

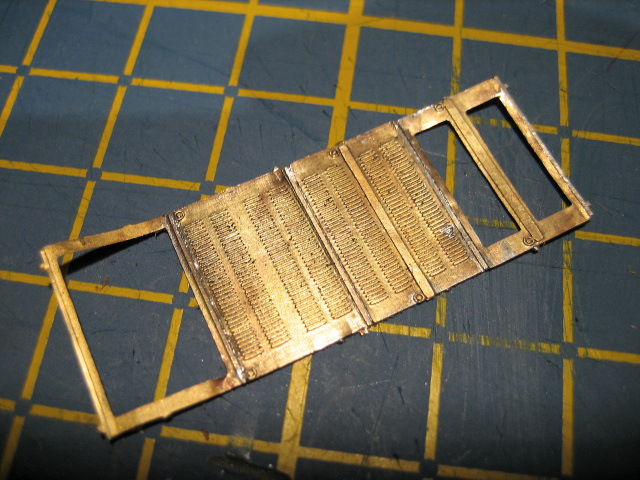

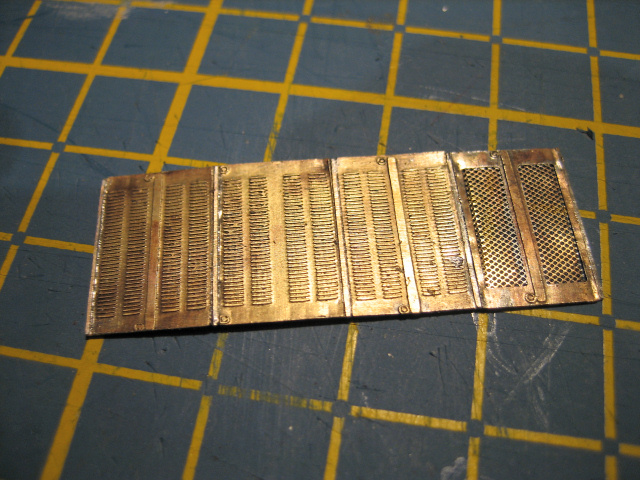

• Des panneaux à persiennes. Selon les modèles réel, les différentes sortes de panneaux sont placés à des endroits différents. Cette méthode plus complexe, permet de choisir la position selon l'engin souhaité. Donc on soude les panneaux sur le cadre à l'endroit voulu :

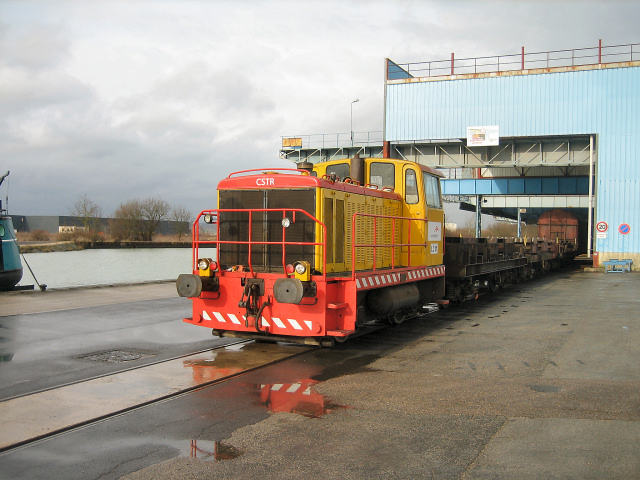

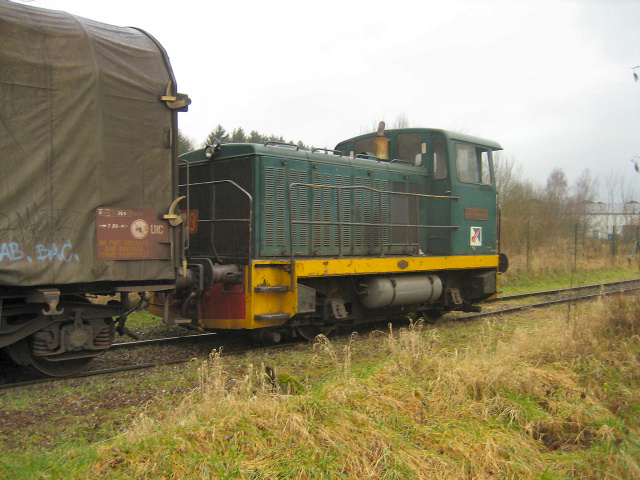

• Vues de différents modèles avec leur variété de panneaux : (Arcelor Mittal, port de Reims (51) / Prisma, Messempré (08))

...

[truckteur]

...

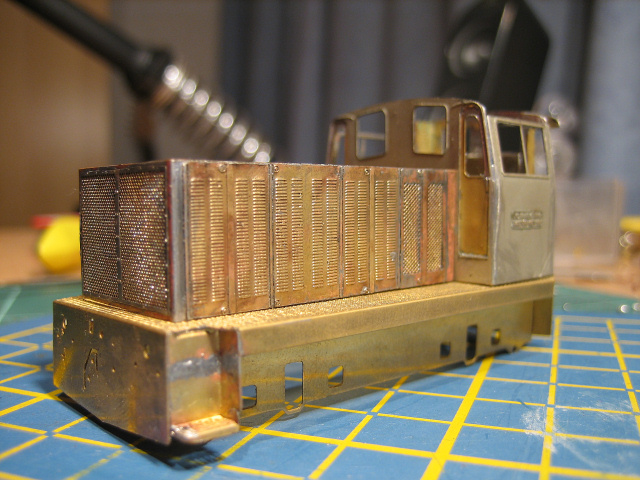

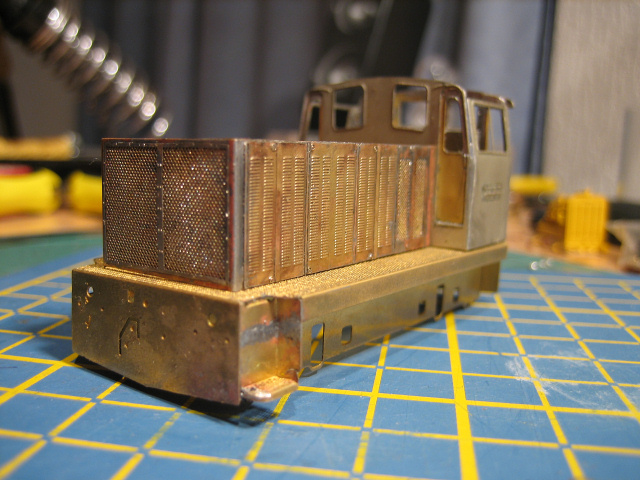

• On soude la plaque de panneaux gauche sur le capot... Notre Moyse commence à avoir belle allure !!!

A suivre...
@+
David

[dan_ost2000]

Eh tu travaille comme un forcené, tu vas nous donner des complexes, à moins que tu ne sois en congé et que l'aspirateur soit passé et la cuisine de faite et les enfants à l'école...en tous les cas

[truckteur]

Eh tu travaille comme un forcené, tu vas nous donner des complexes, à moins que tu ne sois en congé et que l'aspirateur soit passé et la cuisine de faite et les enfants à l'école...en tous les cas

Je ne suis pas en congé, l'aspiro n'est pas passé et la cuisine se fait toute seule, quand aux enfants y'en a pas encore...
Travailler à la SNCF me laisse des grandes journées libres... et là je suis en repos !!!

[dan_ost2000]

Veinard

[ligure]

Respect David, il est magnifique

Tu va bientôt pouvoir faire une class 66 dans le même genre.

[hlbsnoop]

Super boulot !

[truckteur]

On reprend :

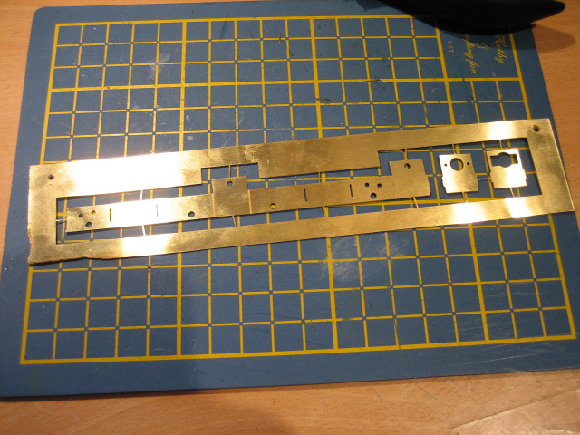

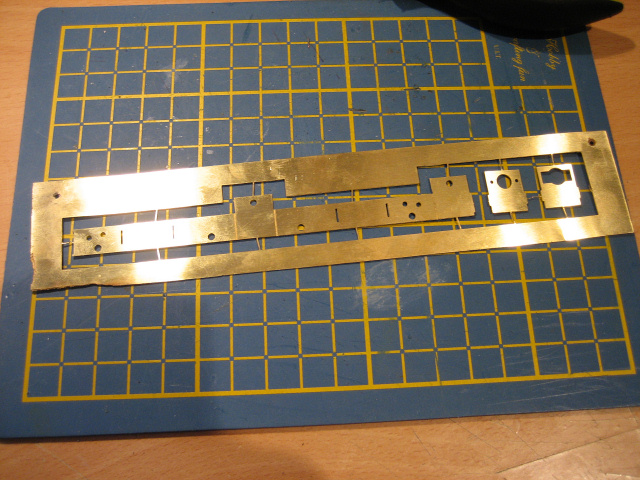

• Après gravure du châssis moteur...

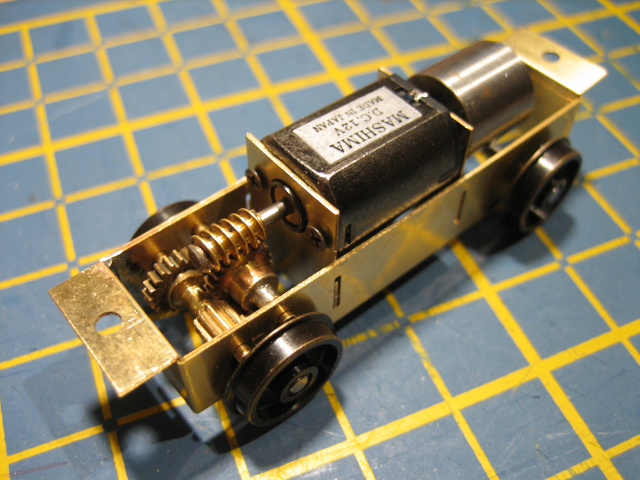

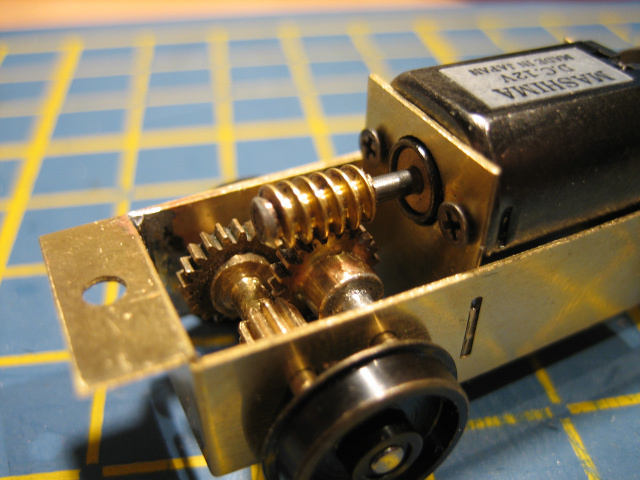

• ... pose des engrenages et du moteur. Réduction de 1:60. Je sais, j'ai monté un pignon a denture droite sur la vis sans fin. Cela génère des contraintes, pour des gros pignons, mais pour des engrenages de ce module et dimension, la contrainte est minime. Peut-être un peu plus de bruit, et encore ça a un très beau ralentis.

• Vue du dessous, où on peut y fourrer un décodeur N (consomme rien cette bête là). Je pense rajouter une liaison par poulie et courroie entre les deux essieux. Dans tous les cas, une suspension 3 points peut être faite sans problème.

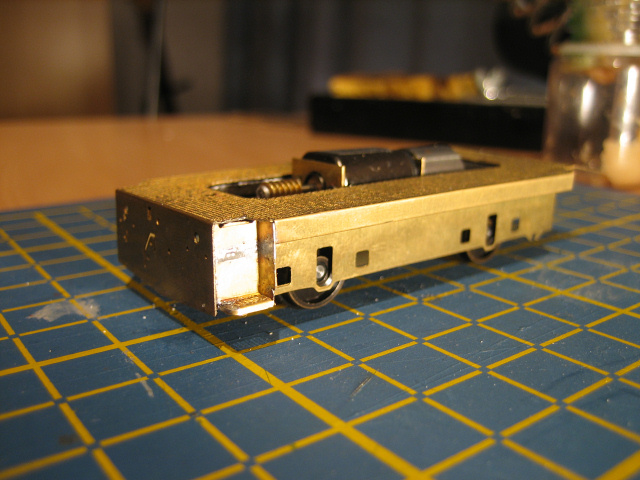

• Le moteur ne dépasse pratiquement pas du châssis...

...
